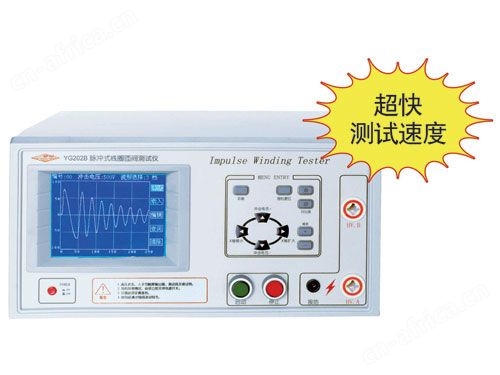

YG201B-5K匝间冲击耐压试验仪
YG201B-5K匝间冲击耐压试验仪简述：
YG201B/YG202B-5K型匝间耐压测试仪采用“冲击波型比较法”，将具有规定峰值电压（一般是高于数倍的工作电压）加于被测线圈绕组上，通过比较两个震荡波形的差异。从而判断线圈匝间绝缘好坏，电晕放电，局部短路等各种故障均能直观的判断。
YG201B/YG202B-5K型匝间耐压测试仪采用“冲击波型比较法”，将具有规定峰值电压（一般是高于数倍的工作电压）加于被测线圈绕组上，通过比较两个震荡波形的差异。从而判断线圈匝间绝缘好坏，电晕放电，局部短路等各种故障均能直观的判断。
YG202B-5K系根据电机行业用户反馈的意见和建议而设计的一款快速测试的匝间耐压测试仪。该仪器测试速度快，能有效地判断电机匝间短路的故障点，具有很高的实用性。
YG201B-5K匝间冲击耐压试验仪性能特点：
● 采用LCD显示及比较测量波型。避免了CRT（示波管）易老化、亮度低等问题
● 可有效判断电机或变压器线圈匝间、层间短路，绝缘不良，圈数超差。
● 电脑控制峰值电压，100W/STEP
● 采用的数字信号处理技术，抗力
● 同时显示设定电压（V）与峰值电压（Vp）或（Vtp）
● 可增大冲击能量，以解决大功率电机的测试问题
● 采用LCD显示及比较测量波型。避免了CRT（示波管）易老化、亮度低等问题
● 可有效判断电机或变压器线圈匝间、层间短路，绝缘不良，圈数超差。
● 电脑控制峰值电压，100W/STEP
● 采用的数字信号处理技术，抗力
● 同时显示设定电压（V）与峰值电压（Vp）或（Vtp）
● 可增大冲击能量，以解决大功率电机的测试问题
YG201B-5K匝间冲击耐压试验仪参数：
| 技术参数 | Specifications | |
| 仪器型号 | YG201B-5K | YG202B-5K |
| 脉冲峰值电压范围 | 0～5000V 100V/STEP | |
| 峰值电压准确度 | ±5% | |
| 波前时间 | 0.2uS | |
| 脉冲电容量 | 0.01uF～0.1uF（可选） | |
| 波形显示方式 | 5"LCD | 5.7"LCD |
| 测量方式 | 双路比较法 | |
| 触发方式 | 手控/脚控 | |
| 测试速度 | 6次/min | 15次/min |
| 测试精度 | ＜5%（1KV-5KV） | |
| 工作电源 | 220V±10% 50Hz | |
| 重量 | 15kg | |
| 体积 | 320×450×170（mm） | |
| 适用范围 | 主要适用于：Y180以下电机 | |
YG201B-5K匝间冲击耐压试验仪
