1.1 概述

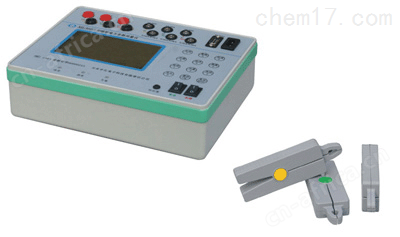

ML390 三相钳形用电检测仪是一款功能强大的现场用便携式测量仪表。该表采用多通道信号同步测量技术及大屏幕点阵液晶显示器件，可同时测量、同屏显示三相系统电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数，计量电能。ML390三路电压输入通道相互绝缘隔离，三路电流采用钳形电流互感器方式输入，主机表壳采用高强度ABS绝缘材料注塑成型，包括主机在内的所有附件均包装在一个外配的便携式机箱内，以便携带。

ML390便携式机箱及内置充电电池设计，尤其适合现场检测单相、三相有功电能表的误差，检测两元件跨相法、三元件跨相法无功电能表的误差，检查电能计费系统综合误差及接线状况，测量配电系统电流互感器的变比、极性，显示向量图，检查相序，检查三相系统负载平衡状况，测量负载功率及功率因数，计量用电设备的电能消耗。ML390功能多、重量轻、体积小、携带方便，使用操作安全可靠，是现场检查用电状况、查堵窃电行为的得力工具。

1.2 功能特点

1. 采用大屏幕点阵液晶显示器，可同时测量、同屏显示三相系统电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数，测量数据一目了然。

2. 现场作为电压表、钳形电流表使用，测量电压、电流真有效值。

3. 作为频率表使用，在45.00 ～65.00 Hz 范围测量电压频率。

4. 作为三相钳形相位伏安表使用，在 0.0 ～360.0°范围测量 U-U、U- I 、I- I  之间的相位，分辩率 0.1 °。测相时输入电压范围10～480V，输入电流范围 10 mA～500A 。

5. 具有相序表功能，直接显示被检系统向量图，确定电压或电流相序。

6. 用作钳形功率表，测量单相、三相三线、三相四线负载功率。

7. 具有功率因数表功能，直接测量单相、三相三线负载的功率因数。

8. 可作为便携式钳形电能表使用，计量单相、三相负载的用电量。计量电能的同时亦可计时，以确定计时时间内负载消耗的电能。

9. 检测单相、三相有功电能表及两元件跨相法、三元件跨相法无功电能表的误差，亦可直接测量包括电流互感器及二次接线在内的电能计费系统的综合误差。

10. 检测配电系统电流互感器的变化、极性，直接显示电流互感器一次、二次之间的比率及反映一次、二次极性关系的相位φI1I2。

11. 内置存储器，能保存 10 组（屏）测量数据。可通过面板上的操作按键查阅已保存的历史数据组及向量图。

12. 外配 RS-232 接口。可根据用户要求，将仪表测量数据成组上传至 PC 机，由 PC 机管理软件转换成数据库予以保存，或形成打印报告存档。

13. 表内安装充电电池，一次充足电后连续工作时间在关闭液晶背光灯时达 15 小时以上，在开启液晶背光灯时达 11 小时以上。智能充电监控电路无需人工干予，自动监控、转换充电状态，不会造成电池过充电。

14. 采用软件校准技术，汉字菜单引导操作，校准数据可靠，稳定性好。
