概述
1 技术特点
- 测量范围宽，量程自动切换。可在0.5V~450V、1mA~10A范围内测量电压、电流及相位。
- 采用多通道信号同步测量技术及大屏幕点阵液晶显示器件，可同时测量、同屏显示多个被测电量。
- 采用软件校准技术，校准数据可靠，稳定性好。
- 出于环保及使用方便考虑，表内预装锂电池，一次充足电后连续工作时间达20小时。
- 即时监测显示电池电量，方便仪表内置电池电量管理，确保测量工作顺利进行。
2 主要用途和适用范围

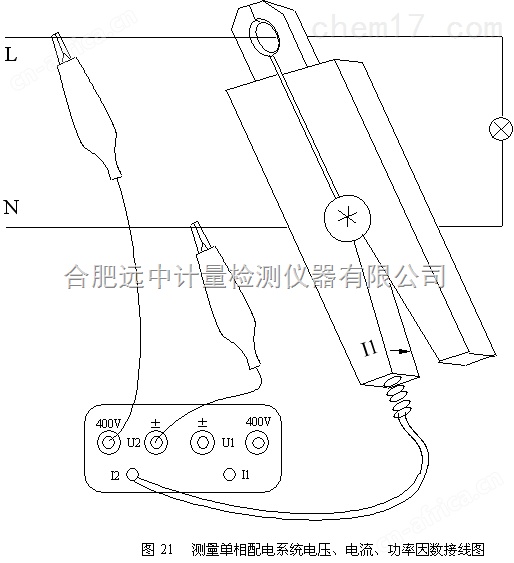

在变电运行、用电检查等场合，使用ML211双钳伏安向量仪可测量二次回路或低压配电线路电压、电流（钳形电流表方式）、频率、相位。ML211特别适合电力系统轻载情况下继电保护二次回路接线检查、电能表接线检查、感性容性负载判别、相序检测、变压器接线组别判断，泄漏、零线等弱小电流的测量。
表1工作条件 | ||
影响量 | 参比值或范围 | 允许偏差 |
环境温度 | 0~40°C | ±5°C |
环境湿度 | (20~85)%RH | — |
工作电源 | 内置锂电池供电 | — |
外部电磁场干扰 | 应避免 | — |
工作位置 | 被测载流导线在钳口内任意位置 | — |
被测信号波形 | 正弦波 | β=0.05 |
被测信号频率 | 50Hz | 2% |
表2 工作误差极限 | |||
参数 | 量程或范围 | 分辨率 | 误差极限(1Year) |
U | 0.5V~450V | 0.01V | ±(0.5%读数+30) |
I | 100mA量限：1mA~120mA | 0.01mA | ±(0.5%读数+30) |
500mA量限：0.1A~0.6A | 0.01mA | ||
2A量限：0.5~2.4A | 0.1mA | ||
10A量限：2A~10A | 1mA | ||
F | 10V~450V, 45.00Hz~65.00Hz | 0.01Hz | ±0.06Hz |
ф1 ф2 фA фv | 50V~450V 100mA~10A 0.0°~360. 0° | 0.1° | ±1.0° |
ф1 ф2 | 50V~450V，10mA~100mA 0.0°~360. 0° | 0.1° | ±2.5° |
фA | 10mA~100mA，0.0°~360. 0° | ||
фv | 5V~50V ，0.0°~360. 0° | ||
ф1 ф2 | 50V~450V，1mA~10mA 0.0°~360. 0° | 0.1° | ±5.0° |
фA | 1mA~10mA，0.0°~360. 0° | ||
фV | 0.5V~5V，0.0°~360. 0° | ||
技术指标
1 工作误差
表2 工作误差极限 | |||
参数 | 量程或范围 | 分辨率 | 误差极限(1Year) |
U | 0.5V~450V | 0.01V | ±(0.5%读数+30) |
I | 100mA量限：1mA~120mA | 0.01mA | ±(0.5%读数+30) |
500mA量限：0.1A~0.6A | 0.01mA | ||
2A量限：0.5~2.4A | 0.1mA | ||
10A量限：2A~10A | 1mA | ||
F | 10V~450V, 45.00Hz~65.00Hz | 0.01Hz | ±0.06Hz |
ф1 ф2 фA фv | 50V~450V 100mA~10A 0.0°~360. 0° | 0.1° | ±1.0° |
ф1 ф2 | 50V~450V，10mA~100mA 0.0°~360. 0° | 0.1° | ±2.5° |
фA | 10mA~100mA，0.0°~360. 0° | ||
фv | 5V~50V ，0.0°~360. 0° | ||
ф1 ф2 | 50V~450V，1mA~10mA 0.0°~360. 0° | 0.1° | ±5.0° |
фA | 1mA~10mA，0.0°~360. 0° | ||
фV | 0.5V~5V，0.0°~360. 0° | ||
在表1规定的工作条件下，各测量参数工作误差极限见表 2。
2 测量通道特性
2.1 电压通道、浮置输入
电压量限：400V zui大输入：450V
输入方式：浮置输入 输入阻抗：100KΩ
测量范围：0.50V～450.00V 响应方式：真有效值响应
显示位数：五位 分辩力：0.01V
测量速率：1次 / 秒
2.2 电流通道（钳形电流互感器方式）
电流量限：0.1A / 0.5A / 2A / 10A
zui大输入：10A
输入方式：钳形电流互感器转换输入
响应方式：真有效值响应
测量范围：1mA~10A
zui高分辩力：10uA
显示位数：四位半 测量速率：1次/秒
3 安全特性
3.1 耐压
电压输入端与仪表外壳之间，钳形电流互感器铁芯与钳柄外壳之间能承受 2K / 50Hz 正弦波交流电压历时1min 的试验。
3.2 绝缘电阻
在 4.4.1 所述试验点之间的绝缘电阻>10MΩ。
4 充电电源规格
充电电源：100V～240V、47~63 Hz
5 内置锂离子电池特性
内置锂离子电池，自放电电流小，充电速度快，无记忆效应，可随充随用。
5.1 关机充电时间
在关机状态下，电池充电时间约3小时。
5.2 开机放电时间
电池充满电后，连续工作时间可达20小时。
5.3循环充放电寿命
电池循环充放电500次后，剩余容量为初始容量的70%以上。
5.4自放电率
电池充满电后，自然放电率低于10%/月。
6 外形尺寸、重量
1.主机外形尺寸：长180×宽84×高48 重量：500g
2. ML10 型钳形电流互感器
外形尺寸：136×41×20
钳口形状：尖嘴钳形 钳口尺寸：φ7×8
重 量：180g（含二次引出接线）
