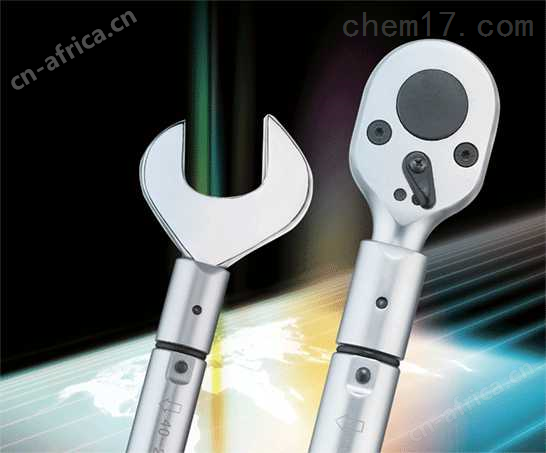

Y2000预置扭矩扳手，800-2000N.M开口扭力扳手

Y2000预置扭矩扳手，800-2000N.M开口扭力扳手特点

1、具有预设扭矩数值和声响装置。当紧固件的拧紧扭矩达到预设数值时，能自动发出讯号“卡嗒”一声，同时伴有明显的手感振动，提示完成工作。解除作用力后，扳手各相关零件能自动复位。

2、可切换二种方向。拨转棘轮转向开关，扳手可逆时针加力。

3、公、英制（N.m、lbf.ft）双刻度线；手柄微分刻度线。读数清晰、准确。
4、合金钢材料锻制，坚固耐用，寿命长。

Y2000预置扭矩扳手，800-2000N.M开口扭力扳手说明：

产品型号	预置范围	分度值	精度	总长度	有效力臂	头部宽度	手把直径	方榫尺寸	净重	可配开口	开口头与扳手
产品型号	N·m	N·m	%	mm	mm	mm	mm	mm	Kg	头尺寸mm	配接尺寸 mm
Y20	4-20	0.2	±4	290	213	36	φ18	3/8"	0.5	S8-41	φ12
Y60	12-60	0.4	±4	325	248	36	φ18	3/8"	0.6	S10-41	φ12
Y100	20-100	1	±4	425	358	40	φ22	1/2"	1.0	S12-50	φ16
Y200	40-200	1	±4	480	387	48	φ24	1/2"	1.5	S15-60	φ18
Y300	60-300	1	±4	585	492	48	φ24	1/2"	1.7	S19-60	φ18
Y500	150-500	2.5	±4	710	602	50	φ28	3/4"	3	S24-65	φ20
Y750	200-750	2.5	±4	800	694	50	φ34	3/4"	4.5	S30-75	φ25
Y1000	300-1000	5	±4	900	788	60	φ34	1"	6	S36-75	φ25
Y1500	500-1500	5	±4	900	788	60	φ34	1"	6	S41-75	φ25
Y2000	800-2000	10	±4	960	846	70	φ40	1"	8	S46-80	φ30
Y3000	1200-3000	12.5	±4	1200	1058	75	φ42	1"	12	S50-90	φ34
Y4000	1500-4000	12.5	±4	1200	1058	90	φ50	1.5"	13	S60-100	φ34
Y6000	3000-6000	25	±4	1480	1335	100	φ60	1.5"	25	S70-120	φ46
Y8000	4000-8000	25	±4	1650	1505	100	φ60	1.5"	27	S80-140	φ46
Y10000	5000-10000	25	±4	1750	1570	170	φ60	2.5"	44	S90-160	φ46
Y15000	7000-15000	50	±4	2150	1965	174	φ60	2.5"	55	S100-180	φ70

结构简图

1 －方榫 2 －换向手柄 3 －定位销 4 －检封 5 －主标尺窗 6 －主标尺基准

7 －主标尺 8 －检定加力 9 －副标尺基准线 10 －副标尺 11 －设定轮

Y2000预置扭矩扳手，800-2000N.M开口扭力扳手使用方法

1.扭矩值的设定：
1.1.本产品为离合式设定方式，设定时将设定轮边旋转边适当用力向后拉出，使设定销卡入设定轮的相应槽中，同时设定轮上隐藏的副标尺露出来；
1.2.顺时针（示值增大）或逆时针（示值减小）旋转设定轮，使标尺窗内的主标尺的示值与设定轮上的副标尺示值分别对准主、副标尺的基准线，主、副标尺示值相加之和即为所需要设定的扭矩值；
1.3.扭矩值确定后，将设定轮推入原位置，扭矩值设定工作完毕。
2.将扳手方榫套入相应尺寸规格的套筒；
3.将套筒套入螺母或螺栓帽上；
4.按顺时针（右旋）方向均匀施力；
5.当听到“咔嗒”声或感到扳手上有卸力感时，即已达到所设定的扭矩值。
6.当拧长螺栓或油管一类的螺母，套筒无法工作的情况下，需更换开口头或其他头。更换方法如下：
6.1.压下定位销，沿脱力方向施力，即可取下棘轮头；
6.2.将选好的相应尺寸开口头插入联接孔中并使定位销弹入小孔内即可。

Y2000预置扭矩扳手，800-2000N.M开口扭力扳手产品检定

1.用户应按标牌或产品合格证所示精度检定；
2.按中华人民共和国计量检定规程 JJG707-2003及中华人民共和国标准GB/T15729-1995中的方法和要求进行检定;
3.检定周期：在一般情况下应半年检定一次,当扳手的使用频次较高时，用户可按每使用5000至10000次检定一次。
