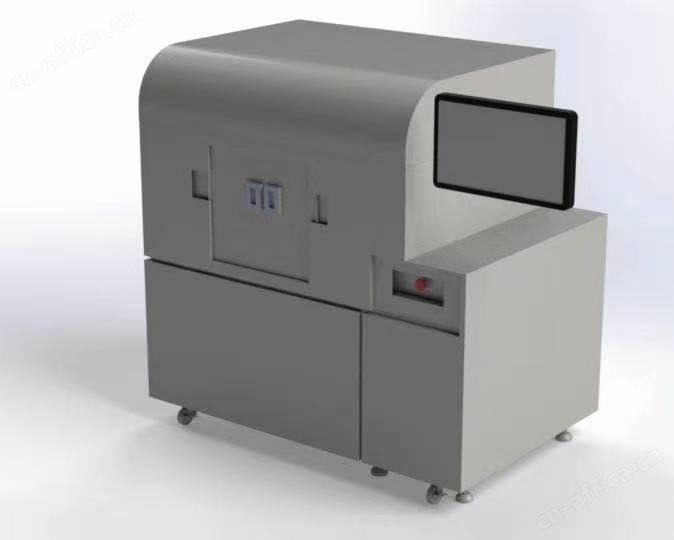

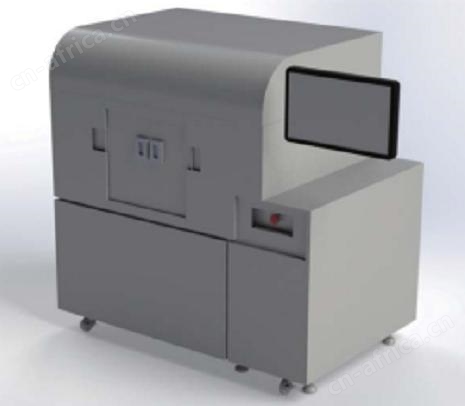

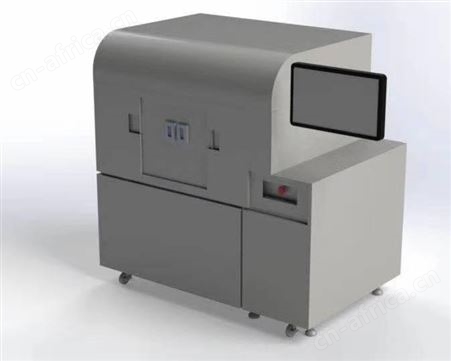

日本马康MALCOM基板(PCB)加热变型测定器SRS-3系列
加热变型测定器SRS-3系列
可以测定加热状态下表面贴装基板的变型（位移）以及拍摄录像
M型和L型可以对应360mm×360mm尺寸的基板
特点

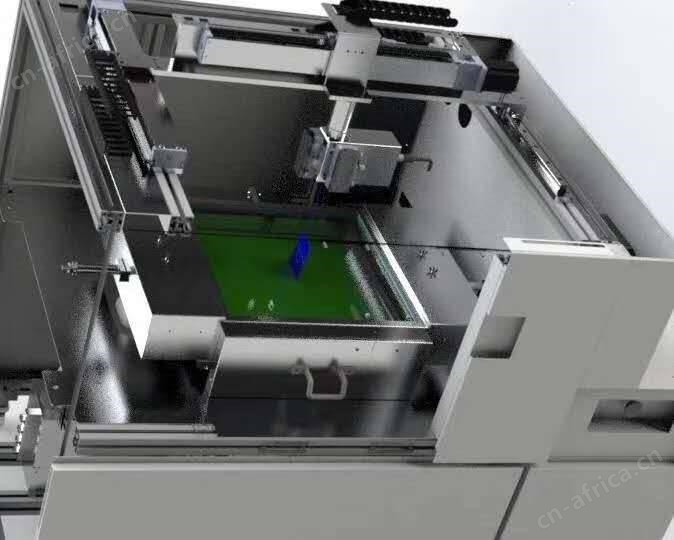

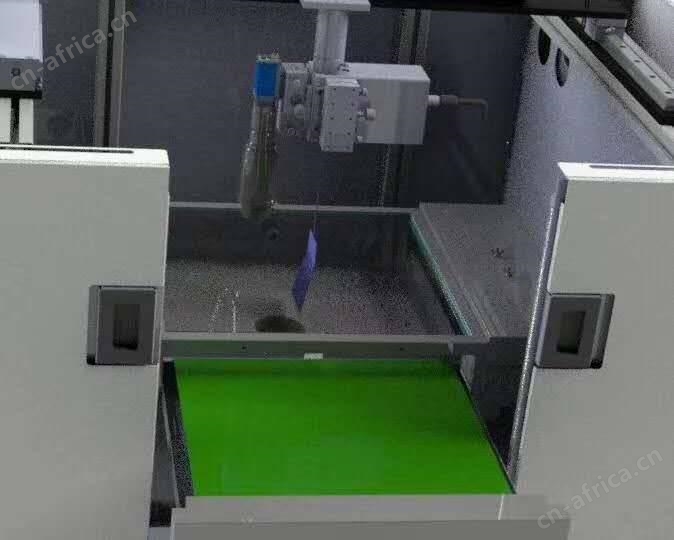

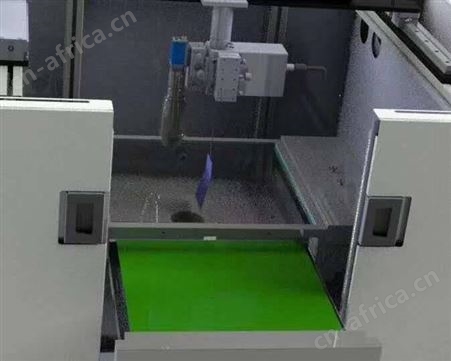

使用高速的传感器以及热风加热炉，直接就可以测定表面贴装基板加热状态下的位移以及共面。
M 型是对应 250X330mm的基板、Ｌ型是对应 360X360mm的基板 。另外部品高度可以做到±30mm的高度
使用热风加热器可以再现接近于实际回流炉的环境。另外可以通过摄像头观察加热状态。
SRS-3L本体规格 | |
对应基板尺寸 | 长宽19360mm×360mm以下 高度19保持⾯上下共30mm以下 |
装置尺寸 | 1344W×900D×1260H |
观察装置尺寸 | 700W×452D×168H |
加热部尺寸 | 516W×170D×335H |
气体循环装置 | 431W×140D×500H |
加热方式 | 上下⾯19热风循坏方式（氮气或空气） |
冷却方式 | 外部导入气体（氮气或者空气） |
電源 | 3 相 200V50/60Hz 10k VA（MAX） |
外部气体 | 0.3 〜 0.5MPa 100L/min |
炉内氧气浓度（氮气使用时） | 低約100ppm（MAX） |
加热方式 | 热风加热器（2ｋｗ×4、500ｗ×3） |
测定温度 | 常温〜330℃ |
氮气消耗量 | 100L/min |
测数 | 9点 |
扫描时间 | 360mm×360mm 27秒（max約10秒） |
控制软件 | SRS-3 MS対応OSWindows10 |
重量 | 約100ｋｇ |
SRS-3L本体规格 | |
对应基板尺寸 | 长宽19360mm×360mm以下 高度19保持⾯上下共30mm以下 |
装置尺寸 | 1344W×900D×1260H |
观察装置尺寸 | 700W×452D×168H |
加热部尺寸 | 516W×170D×335H |
气体循环装置 | 431W×140D×500H |
加热方式 | 上下⾯19热风循坏方式（氮气或空气） |
冷却方式 | 外部导入气体（氮气或者空气） |
電源 | 3 相 200V50/60Hz 10k VA（MAX） |
外部气体 | 0.3 〜 0.5MPa 100L/min |
炉内氧气浓度（氮气使用时） | 低約100ppm（MAX） |
加热方式 | 热风加热器（2ｋｗ×4、500ｗ×3） |
测定温度 | 常温〜330℃ |
氮气消耗量 | 100L/min |
测数 | 9点 |
扫描时间 | 360mm×360mm 27秒（max約10秒） |
控制软件 | SRS-3 MS対応OSWindows10 |
重量 | 約100ｋｇ |
