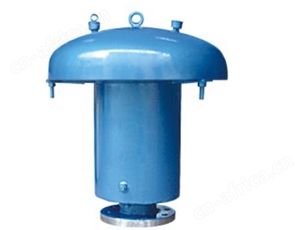

液压式安全阀-上海申弘阀门有限公司

品牌	申弘

GYA液压式安全阀性能：

液压安全阀装于油罐顶部与呼吸阀配合使用，在呼吸阀一旦失灵起安全作用。控制压力：+220毫米水柱、-65毫米水柱。

【GYA液压式安全阀产品用途】

GYA是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏。液压安全阀一般安装于油罐顶部与呼吸阀配合使用。

产品特点

- 液封机构保证安全
- 结构简洁，方便维护

执行标准

设计规范：GB/T 12243

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：GB/T 12242

产品标识：GB/T 12220

供货规范：JB/T 7928

【GYA产品型号】

GYA-80
GYA-100
GYA-150
GYA-200
GYA-250

整定压力等级

+56毫米水柱到-56毫米水柱

性能参数

型号		WCB铸钢型	304不锈钢型	316不锈钢型
口径范围		DN80~DN250
适用温度		≤200°C
适用介质		非腐蚀性介质	腐蚀性介质	腐蚀性介质
材料	1、阀体	WCB	CF8	CF8M
	2、阀座	304SS	304SS	316SS
	3、阀盖	WCB	CF8	316SS

主要外形尺寸

DN	d	D	D1	D2	n-d1	L	H
80	φ85	φ185	φ150	φ125	4-φ18	376	424
100	φ105	φ205	φ170	φ145	4-φ18	500	605
150	φ148	φ260	φ225	φ200	8-φ18	650	705
200	φ210	φ315	φ280	φ255	8-φ18	900	755
250	φ264	φ370	φ335	φ310	12-φ18	1050	885

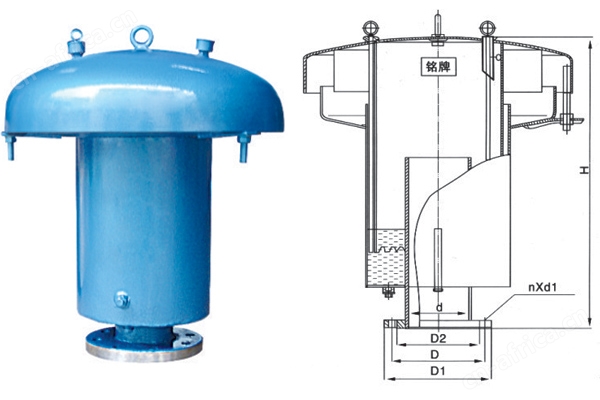

【GYA结构图片】

规格	图号	重量 KG/台	尺寸mm
规格	图号	重量 KG/台	d	D	D1	D2	d1	L	H	N
DN80	GYA-80	30	85	150	185	125	18	376	424	4
DN100	GYA-100	42	105	170	205	145	18	500	605	4
DN150	GYA-150	66	148	225	260	200	18	650	705	8
DN200	GYA-200	97.2	210	280	315	355	18	900	755	8
DN250	GYA-250	140.2	264	335	370	310	18	1050	885	12

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属安全阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
