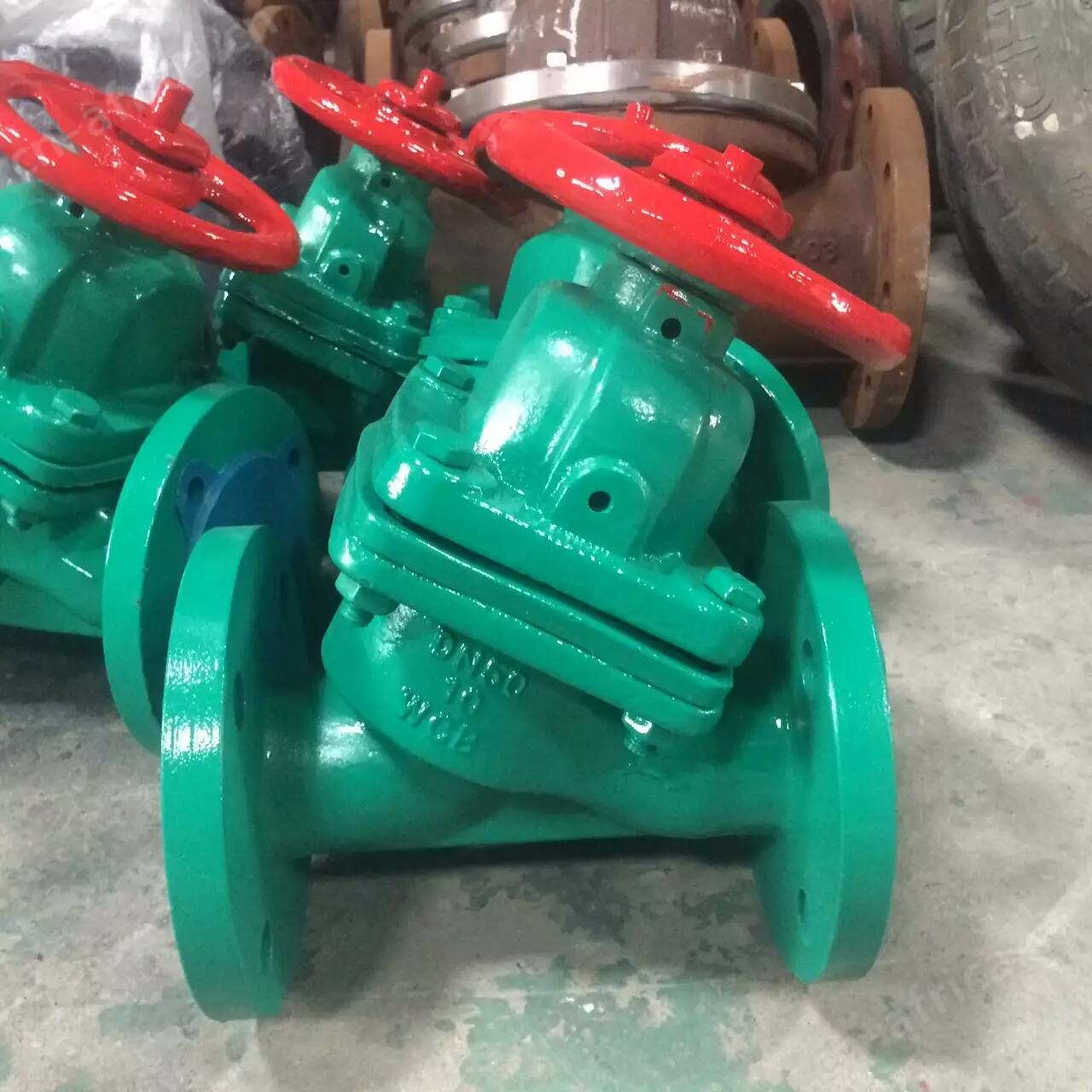

G45J型直流式衬胶隔膜阀用途：
于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6 隔膜阀

特点：

1、不需要填料箱；

2、结构简单、密封性能好，便于维修，流体阻力小。

选用标准：

1、一般应用在DN≤200mm 以下的管路上；

2、适用于T≤180℃、≤1.0Mpa 的介质；

3、一般多用于腐蚀性介质（酸性介质等）；

4、选用隔膜阀要按照隔膜阀的压力-温度等级；

6、研磨颗粒性介质选择堰式隔膜阀，选用堰式隔膜阀要按照它的流量特性表；

7、粘性流体、水泥浆以及沉淀性介质选择直通式隔膜阀；

8、除了特定品种外，隔膜阀不宜用于真空管路和真空设备上；

9、食品工业和医药卫生工业生产的设备上和管路上宜选用隔膜阀；

10、 用于油品、水、酸性介质和含悬浮物的介质，不适用于有机溶剂和强氧化性介质；

11、 各种腐蚀性介质管路上，在 DN≤200mm  以下的管路上、 工作温度≤180℃、Pn≤

    1.6Mpa 推荐使用的衬里材料和隔膜材料如附表（9-1、9-2）；

12、 选用参考：《化工工艺手册》下册表 15-205，P3-171。

特点：1、不需要填料箱；

      2、结构简单、密封性能好，便于维修，流体阻力小。

选用标准：

1、一般应用在DN≤200mm 以下的管路上；

2、适用于T≤180℃、≤1.0Mpa 的介质；

3、一般多用于腐蚀性介质（酸性介质等）；

4、选用隔膜阀要按照隔膜阀的压力-温度等级；

6、研磨颗粒性介质选择堰式隔膜阀，选用堰式隔膜阀要按照它的流量特性表；

7、粘性流体、水泥浆以及沉淀性介质选择直通式隔膜阀；

8、除了特定品种外，隔膜阀不宜用于真空管路和真空设备上；

9、食品工业和医药卫生工业生产的设备上和管路上宜选用隔膜阀；

10、 用于油品、水、酸性介质和含悬浮物的介质，不适用于有机溶剂和强氧化性介质；

11、 各种腐蚀性介质管路上，在 DN≤200mm  以下的管路上、 工作温度≤180℃、Pn≤

    1.6Mpa 推荐使用的衬里材料和隔膜材料如附表（9-1、9-2）；

12、 选用参考：《化工工艺手册》下册表 15-205，P3-171。

测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

结构特点：
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

特性

1.本阀门与其它阀门zui大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於隔离的状态。从而杜绝了通常阀门易於“跑、冒、滴、漏”等弊端。

2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。

3.视胶隔膜阀的阀体内腔表面视复有可供选择的多种橡胶。因此具有的耐腐蚀的特点

4.由于密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和zui小的关闭力。

5.本阀在阀杆上端还有可窥见阀门处於启或闭位置的刻线，以指示阀门的启闭行程。

6.阀门的启闭是依靠旋转手轮而达到的。当顺时针旋转手轮时，阀位即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启。

主要尺寸及重量：

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请G45J型直流式隔膜阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
