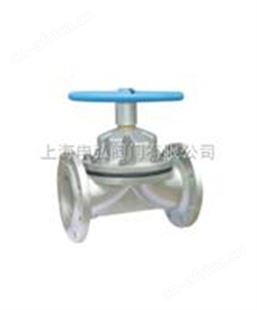

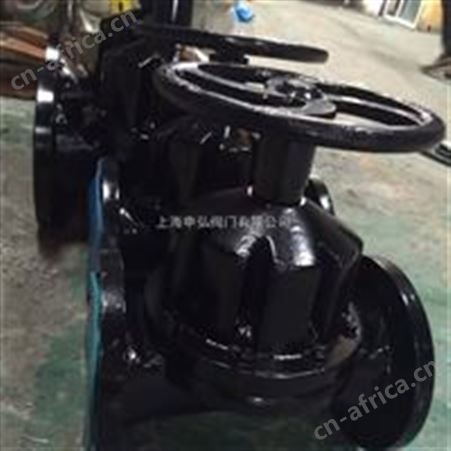

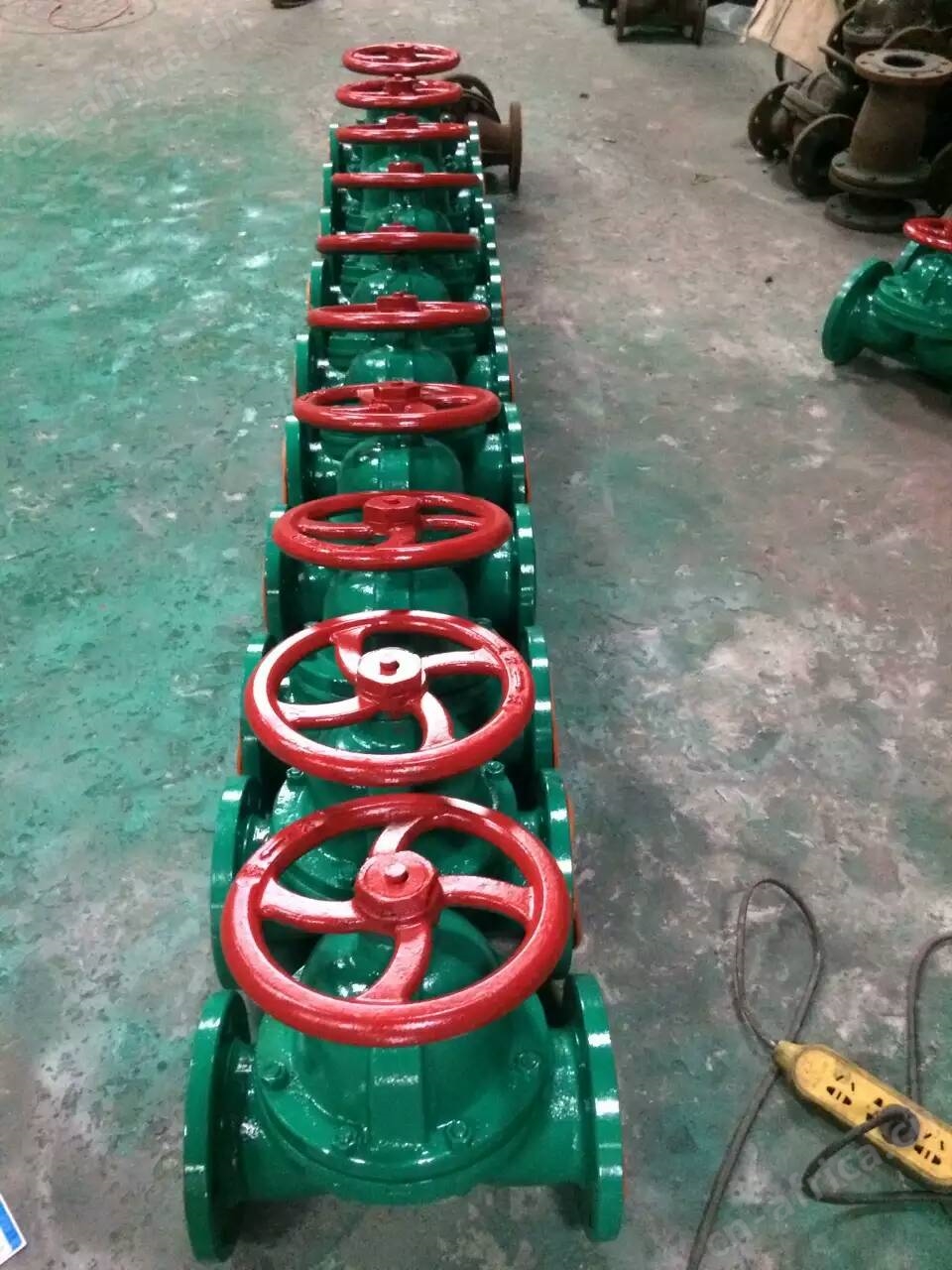

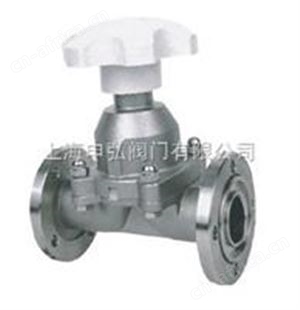

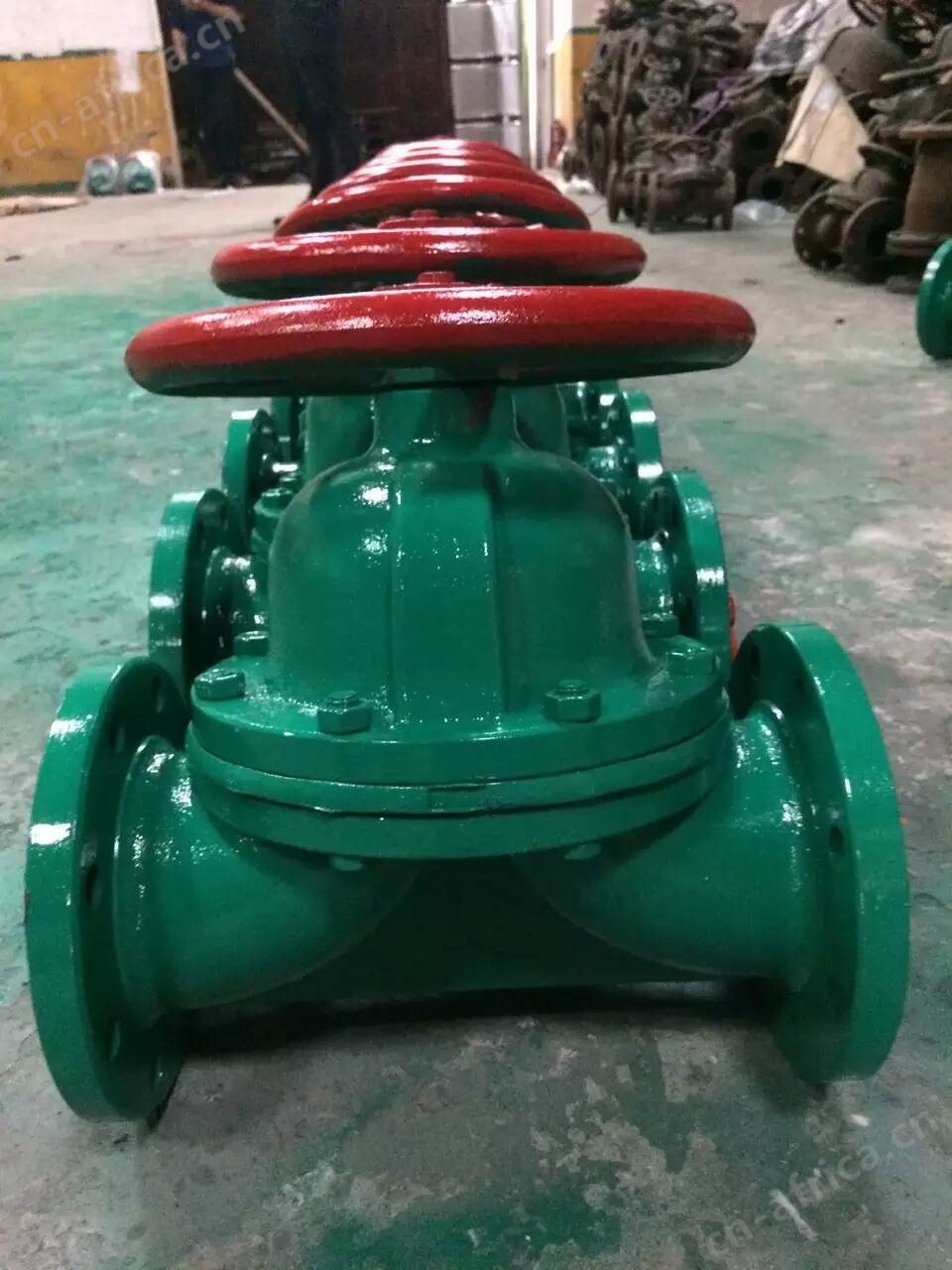

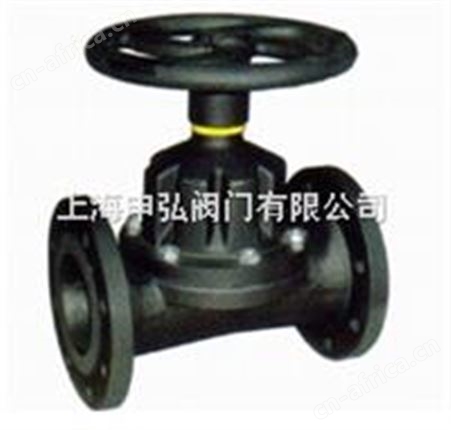

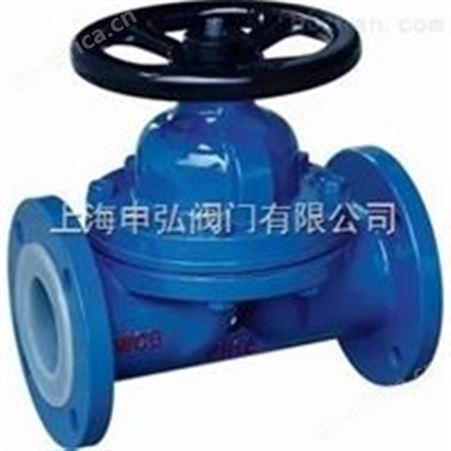

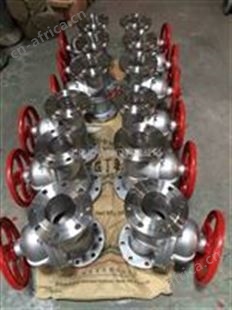

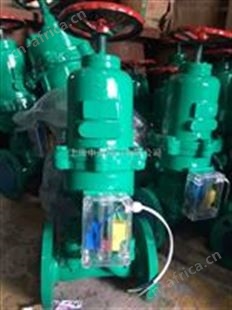

手动衬胶隔膜阀-上海申弘阀门有限公司

品牌	申弘

一、G41J手动衬胶隔膜阀用途:

用途：G41F(无衬里)、G41Fs(衬氟塑料)堰式隔膜阀于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。G41J衬胶隔膜阀厂家衬里材料有[聚全氟乙烯、聚三氟氯乙烯、聚偏氟乙烯、可溶性聚全氟乙烯、增强聚丙烯]；
[用途和结构特点]: 隔膜阀是一种特殊形式的截断阀，衬氟隔膜阀用于控制一般腐蚀性以及强腐蚀性介质，阀体内腔表面覆有可选择的各种氟塑料，适用于各种不同工作温度和流体管路。
1．弹性密封的开闭件，确保没有内漏；
2．流线型的流道，使得压力损失小；
3．没有填料函，因此没有外漏；
4．阀体与阀盖被中间隔膜隔开，使的隔膜上方的阀盖、阀杆等零件不受介质侵蚀；
5．隔膜可更换，维护费用低；
6．衬里材料多样可选性，可适用于各种介质，并具有良好的耐腐蚀性；
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

二、G41J手动衬胶隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

三、测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

四、特点：

结构特点：隔膜阀是一种特殊形式的截断阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

五、主要尺寸及重量：

公称通径 DN	公称压力 Mpa	工作压力 Mpa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5
200	0．6	0．4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0．25	1000	565	515	16-26	4	868	1078	640	584
