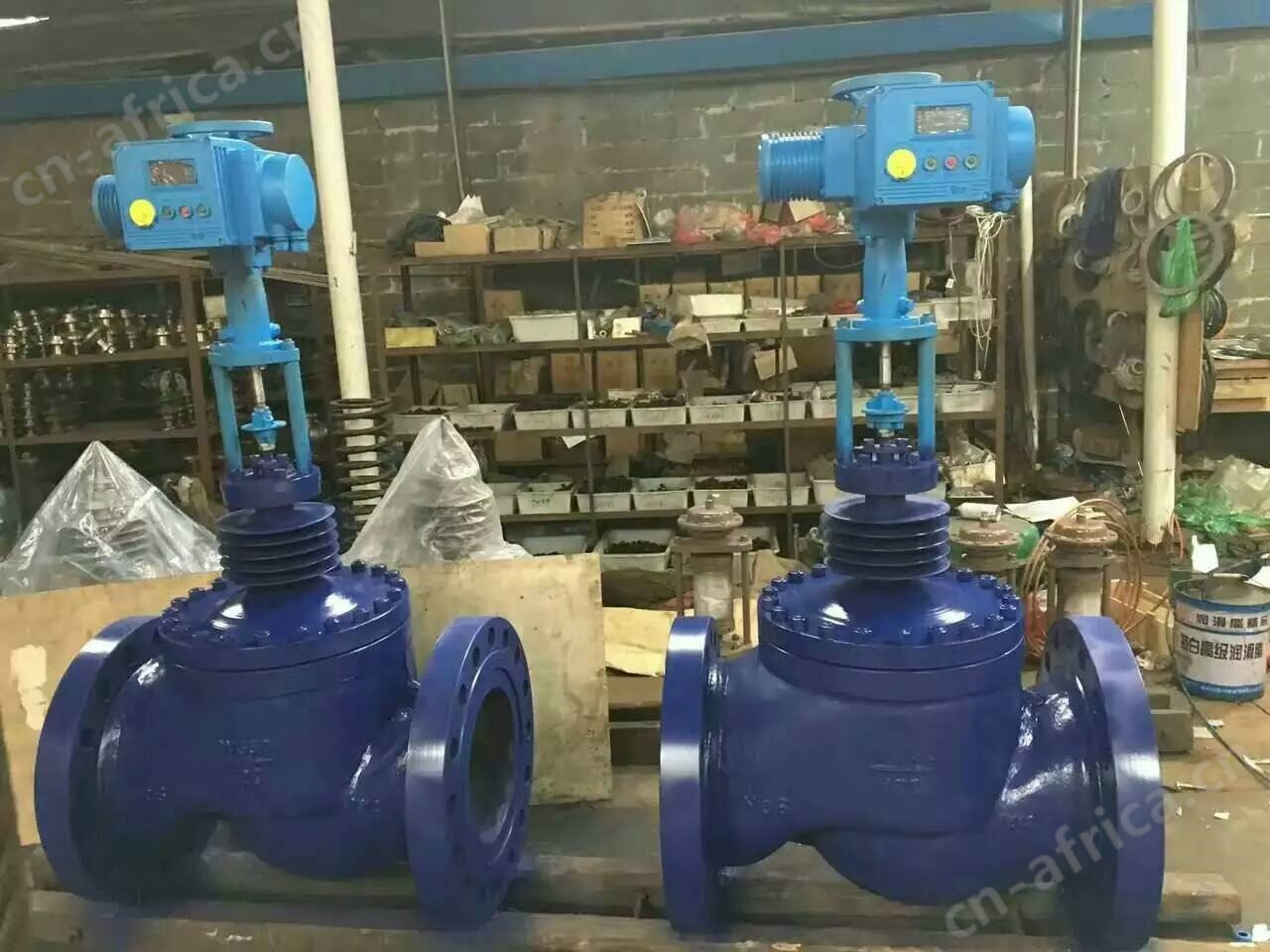

WJ941W电动波纹管截止阀简要概述

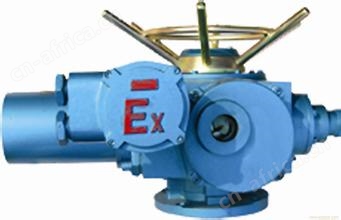

纹管截止阀适用于工作压力 1.6~4.0MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。阀门作为承压设备的一类，具有潜在的压力危害和因发生介质泄漏而产生爆炸性气体。从安全的角度出发，用户使用前应阅读本说明书，内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。电动波纹管截止阀WJ941H/W配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。电动波纹管阀门广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠。

电动波纹管截止阀型号：
铸钢：WJ941H-16C，WJ941H-25C，WJ941H-40C，WJ941H-64C
不锈钢：WJ941W-16P，WJ941W-25P，WJ941W-40P，WJ941W-64P

电动波纹管截止阀WJ941H/W结构特点：
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计(波纹管+填料)，保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
结构：
采用金属波纹管密封技术，高性能的弹性金属波纹管，伸缩疲劳寿命特长。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。
技术参数：
口径：DN15-350mm
压力：1.6~4.0Mpa
适用温度：≤350℃
连接方式：法兰、焊接、螺纹等；
驱动方式：、电动、气动等。
介质：适用于易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质的场所。
电压：380V/220V/24V；防爆或不防爆；
功能：调节、开关；执行器标准信号4～20mA、1～5V、2～10V、0～20mA、0～5V、0～10V控制信号，输出4～20mA或0～20mA阀位反馈信号

2、安全要求和解决方案

2.1波纹管截止阀设计思路：

——波纹管截止阀作为一种常规阀门，因其用途广泛，没有考虑每种特定工况；

——此类波纹管截止阀是作为标准产品按BS1873、API602设计,并按ASME B16.34的温压等级规定具有足够的强度。

——根据不同种类介质的腐蚀和磨损，按API600规定阀门有着不同的密封面材质；

——本波纹管截止阀不含有轻金属（例如镁），所有零件均有导电性并连接在一起阻止燃烧源。

——根据阀门的尺寸、扭矩和操作要求，有手轮驱动、齿轮驱动或电动驱动等。

  2.2注意事项

  2.2.1 总则

  2.2.1.1 在任何情况下，首先保障人员的安全；

  2.2.1.2 应根据ASME B16.34的温压等级使用此阀门；

  2.2.1.3 应保证所选材质能抵抗介质的腐蚀和磨损；

  2.2.1.4当介质为易燃易爆时，应限制工作温度；

  2.2.1.5在维修/保养过程中，应保证阀门总处在卸压、放空和排干状

态；

  2.2.1.6 对于动力驱动阀门，在任何操作前应保证动力系统(电、气、

液)断开；

  2.2.1.7在维修/保养过程中，应采用适当防护，如、氧气罩、

手套等；

  2.2.1.8在维修/保养过程中，在现场，不能吸烟，不经正确的工作许可不能使用明火；

  2.2.1.9阀门必须定期检查；

  ——螺栓/螺母连接是否紧固(体/盖、压板、法兰连接)；

  ——腐蚀/磨损危害（撞击、点蚀、厚度的减小）；

  ——弄清阀门是处于全开/全关位置。

2.2.2细节

  *危险介质包括:有毒的、腐蚀的、易燃的、高温或低温介质等

3. 用途和技术性能

3.1用途

    波纹管密封阀门是当今世界新兴的一项全新技术.它的问世,扩大了阀门的使用范围,特别适用于易燃、易爆和有毒等危险介质管系以及对环境保护更为严格的场合；本系列阀门主要用于石油、化工、电站等行业中，切断或接通管路，从而使系统正常运行；随着核工业的发展，在放射性原料的处理中波纹管密封阀门都是*佳品，具有深远的社会效益。

产品特点

1、产品结构合理、密封可靠
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
5、阀芯可根据需要做承切断型和调节型

性能参数

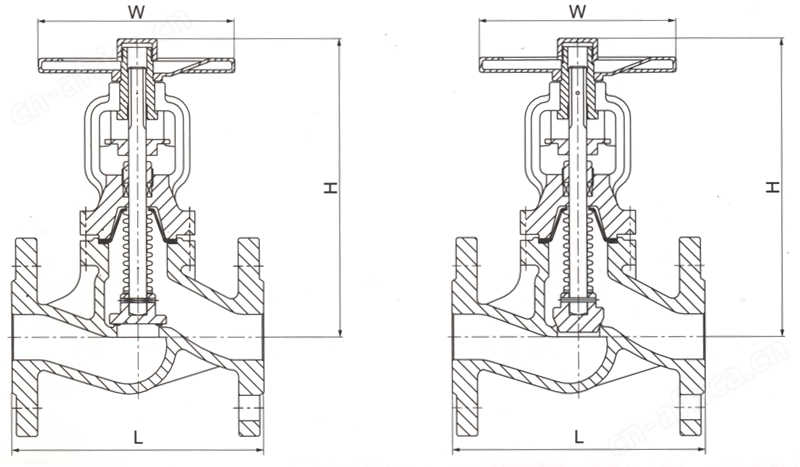

WJ941W电动波纹管截止阀主要外形和连接尺寸

 波纹管截止阀

6．1 工作原理

      本系列阀门为波纹管截止阀，当顺时针方向旋转手轮，阀瓣降将通道切断，即为关闭逆时针方向旋转手轮，阀瓣上升，即为开启。

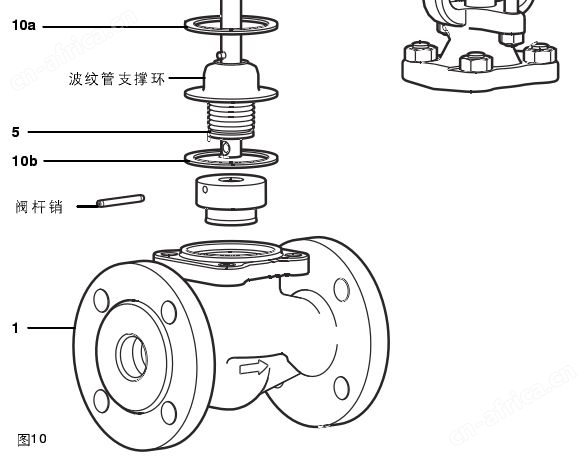

6．2结构说明

6．2．1 阀门两端连接采用法兰端结构或对焊端结构，由用户在订单中指明。

6．2．2本系列阀门采用填料、波纹管密封结构。填料选用上用的柔性石墨组合填料；波纹管选用国内外厂家提供的波纹管，材料主要有304、304L、316、316L、INCONEL625等材料。

 6．2．3 阀门中腔密封采用不锈钢石墨缠绕垫。

 6．2．4 阀门采用锥面密封形式，阀门密封面按API600规定材料制作或根据用户要求。

 6．2．5  本系列阀门常规操作方式为手轮，此外根据客户要求部分采用了链轮操作方式

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
