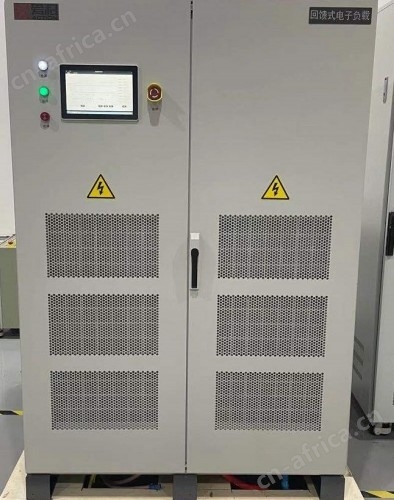

产品介绍

FLDC S4-1K／200C回馈型直流电子负载不同于传统的消耗型负载，它将吸收的电能经变换后反馈至电网，节约能源，改善试验环境。满足低电压大电流测试需求，可应用于燃料电池电堆、燃料电池发动机系统等测试场景。

产品特点

l  多种输出模式：恒压/恒流/恒阻/恒功率4种输出模式；

l  针对氢燃料电池，增加防反功能组件，保护电池安全；

l  支持在线绝缘阻抗监测；

l  低输入电压时仍然可以拉出大负载电流，满足燃料电池电堆测试的要求；

l  同型号可多台并机，提升电流能力，便于容量升级；

l  可接收负载返回的有功能量，并回馈至电网；

l  电压精度：0.1%F.S.；

l  对电网无污染，并网功率因数≥0.99，总谐波电流≤3%；

l  多种通讯接口：RS485/LAN/CAN；

l  电压、电流、功率保护值可设定，保护用户设备；

l  10寸高清彩色触摸屏，方便操作；

l  对电网无污染，并网功率因数≥0.99，总谐波电流≤3%；

l  可接收负载返回的有功能量，并回馈至电网；

主电路方案

本产品的主电路由软启动电路、工频变压器、PWM变流器、输出斩波器、输出软接通电路组成。原理简图如下图所示。

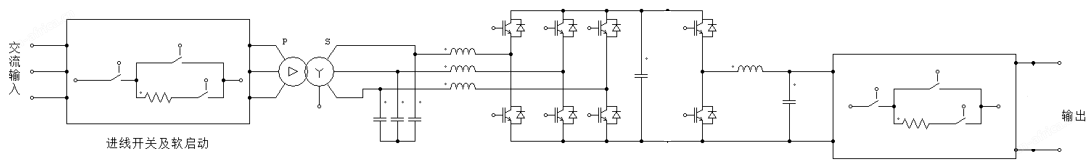

主电路原理简图

各部分主要功能简介如下：

1) 软启动电路，在设备启动过程中实现了对电网的零冲击；

2) 工频变压器，实现电压等级变换、输出与电网电气隔离；

3) PWM变流器，将输入交流电变为稳定的直流母线，同时将负载返回的能量回馈至电网；

4) 输出斩波器，将稳定的直流母线电压变为需要的可控直流电压输出，同时可将负载返回的能量回馈至直流母线，经PWM变流器回馈电网；

5) 输出软接通电路，输出接通过程，避免负载对设备的冲击，同时也避免设备对负载的冲击，实现软接通；
