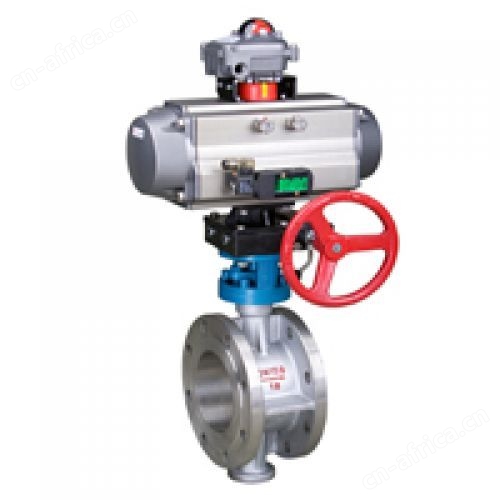

D643H气动硬密封法兰蝶阀由角行程气动活塞式执行器及三偏心蝶阀阀体组成，采用三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
采用标准
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
特点
1、开启力矩小，灵活方便，省力节能，
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏，
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
主要零件的材质
| 零件名称 | 材料 |
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
| 阀座密封圈 | 不锈钢、多层次、聚内脂、抗磨材料 |
| 阀杆 | 2Crl3、1Crl3不锈钢、铬钼钢2Crl3,1Crl3 |
| 填料 | 柔性石墨 |
主要技术参数
| 公称通经DN（mm) | 50～2000 | |||
| 公称压力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | |||
