双主轴车床CK6146L-M 技术文件

产品型号：双主轴车床CK6146L-M 技术文件

产品名称：双主轴车床CK6146L-M 品牌：大英新代

我们非常乐意为贵公司提供优质的产品以及全面的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！如您有任何疑问，请随时我联系。

联络人：温先生全国服务热线：（带微信功能，可加微信）

: jyfactory

品名	规格型号	单位	数量	单价（万）	税点（17%）	备注
双主轴数控车床	双主轴车CK6146L-M	台

付款方式：

交货时间：

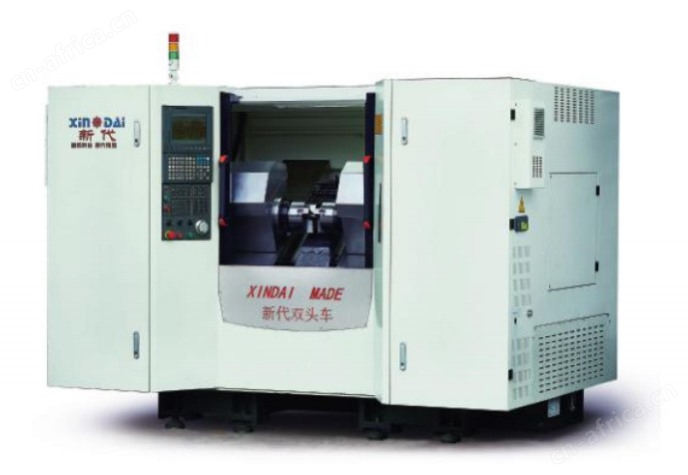

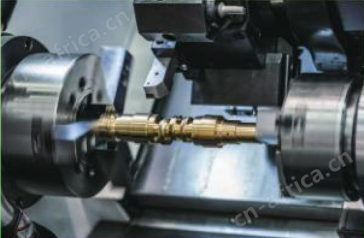

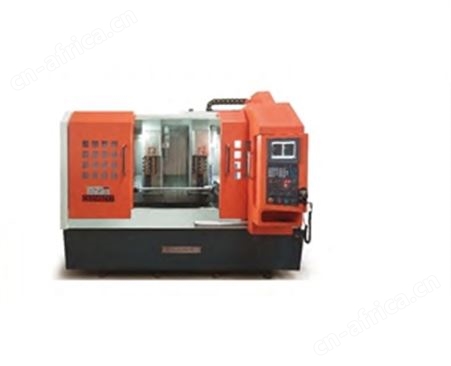

双主轴车床CK6146L-M 双主轴车床CK6146L-M 结构图

一、報價單PRODUCTS QUOTE

序號	規格型號		CK6146L-M
主要配置 IMPORTANT CONFIGURATION
1	控制器：		SYNTEC(新代)
2	结构：		双主轴、双XZ轴
3	主軸規格：		A2-5
4	快移速度：		X﹨Y: 18m/min Z: 18m/min
5	装刀方式：		排刀
標準配置 STAND CONFIGURATION
1	集中式自動潤滑系統				6	高速旋转油缸
2	工作結束警示燈				7	拉杆、锁套
3	液压系统				8	說明書
4	冷卻系統
5	工作燈照明
總價	￥			大寫
交期
付款條件
備註		此报价不含税。含税另加10%

二、技術參數

機型	CK6146L-M
X轴行程	820㎜
Z轴行程	260㎜
刀架中心高	50mm
加工直径	440mm
刀台
刀台尺寸	150*480
主軸
主轴型号	A-5
主轴通孔	45mm
主轴转速	5000r/m
伺服电机
主轴功率	7.5kw
进给轴功率	X/Z：2.0 kw
其他参数
机床重量	3800kg
机床尺寸	260017901900
机床功率	12KW
重复定位精度	±0.003
刀柄	16*16 钻头20

三、標準配件明細 STAND CONFIGURATION & PLACE OF ORIGIN

序號	標準配置	型号
1	数控系统	新代
2	XZ伺服驱动器 4KW	新代包套
3	XX伺服电机2KW
4	主轴伺服驱动11KW
5	主轴电机5.5KW
6	高速中空回转缸	中国台湾
7	自动润滑系统	中国台湾
8	中国台湾液压站	中国台湾
9	冷却系统	自动循环
10	丝杆/导轨 X/Z	中国台湾上银
11	套筒	中国台湾通福
12	铸铁底坐	连体铸件
13	报警灯	LED3色
14	机架刀架	整体排刀座
15	延长杆	ER20
16	锁套	46# 二个
17	拉杆	二条
18	工具	内六角一套
19	说明书	一套
20
21
22
23

四、 技術服務要求 ：TECHNOLOGY SERVICES PROJECT

4.1、安裝調試：賣方負責在買方現場免費安裝、調試設備，並對操作維修人員現場進行免費培訓。

4.2、技術支援：賣方提供有效的技術支援，可根據需方加工產品特性，進行加工程式優化及機床參數調整。為需方加工產品所用夾具、治具在設計應用方面，提供支援。

五、驗收標準及驗收程式： ACCEPTANCE CONTENT

5.1、驗收標準：按技術要求及參數，要求進行。

5.2、驗收程式：

5.2.1、在賣方工廠調試完畢，買方可進行預驗收，檢驗幾何精度和定位精度並加工標準試件，實現加工精度和加工範圍，檢驗合格後雙方簽字生效方可發貨。

5.2.2、在買方工廠安裝、調試完備進行最終驗收，按國標（GB/T8771.2-1998）和技術協定內容檢驗設備幾何和位置精度並加工標準試件，檢驗所加工產品精度，檢驗合格後，雙方簽字生效。

5.2.3、檢驗結果，以終驗收為准。

六、交貨及驗收：DELIVERY & ACCEPTANCE

1、客戶可到本工廠進行機器驗收(費用由買方自行負責).

2、貨物驗收地點為：供方工廠。供方運送貨物到需方地點時，需方應按本合同規定的時間支付貨款。若有品質異議應在收到貨物後七日內書面向供方提出，否則視為品質合格。

3、供方负责运送到需方单位（叉车卸货、人工等其他费用自理）。

4、需方提前准备好调试机床所需的液压油、导轨油、切削液等。

七、 机床工作环境

1、电压：~380V±10%

2、频率： 50±1HZ

3、环境温度：5~40°C

4、相对湿度：<90%

八、 售后服务

1、供货方承诺主机机械部分质保期限壹年，数控系统质保期叁年，自终验收合格签字之日计算。在质保期内，如出现设备质量非人为问题，供货方在接到需方通知后4小时内确定具体情况及维护方法。如需要派遣服务人员2天内到达需方工厂维修，如遇到特殊情况双方协商处理，费用由供货方负担。超出保修期外供货方按实际发生成本收取配件及人工差旅费等！
