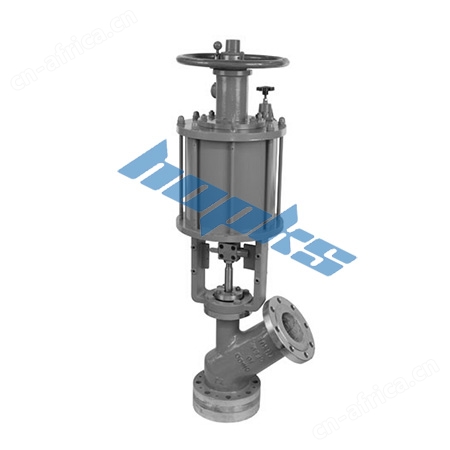

气动活塞式放料阀结构与原理
气动放料阀-FL641F主要由阀体、阀瓣、阀杆、支架、法兰 、阀压盖、手轮、螺母、定位螺钉、密封圈等零件组成，手轮顺转，阀门关闭，阀杆向上移动，此阀为上展式，手轮顺转，阀门关闭，阀杆向下转动，此阀为下展式。
应用领域：机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备、采矿设备，市政、电子工业等。
气动活塞式放料阀技术参数
| 压力（Mpa） | 工作温度 | 适用介质 | |||
| 公称压力 | 1.6 | 上密封试验 | 1.76 | ≤175℃ | 水、颗粒、油品等 |
| 壳体试验 | 2.4 | 高压密封试验 | 1.76 | ||
气动活塞式放料阀零件材料
| 阀体 | 阀瓣、密封圈、阀杆 | 螺母 |
| 不锈钢、铸钢等 | 不锈钢 | 钢 |
气动活塞式放料阀连接尺寸
| 口径DN（㎜） | 上展式 | 下展式 | ||||||
| D | D3 | H | D0 | D | D3 | H | D0 | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
