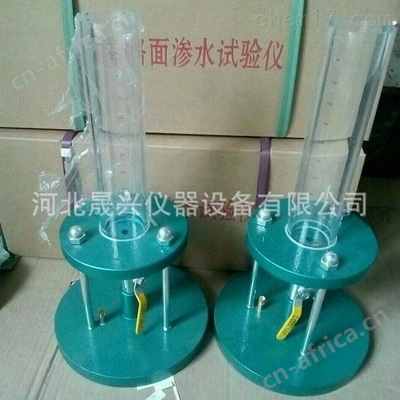

沥青路面渗水试验仪

一、 沥青路面渗水试验仪概述
路面渗水试验仪，加工细致，测试精度高。渗水面积标准环,保证渗水面积准确无误，从而使测定结果高度准；的排气功能，让操作者使用更方便。适用于测定沥青混合料路面及碾压成型的沥青混合料试件的渗水系数，以检验路面的渗水性能及沥青混合料的配合比设计。该仪器是JTG F40-2004《公路沥青路面施工技术规范》的标准产品，也是公路科研所专题研究项目-沥青路面渗水测定方法及指标要求中产品。
二、 技术指标
1、量筒容积：600ml
2、分辨率：2ml
3、渗水面积标准环内径：150mm
4、配重块：四块，每块2.5kg
5、水位高：600mm
三、路面渗水试验仪结构及原理

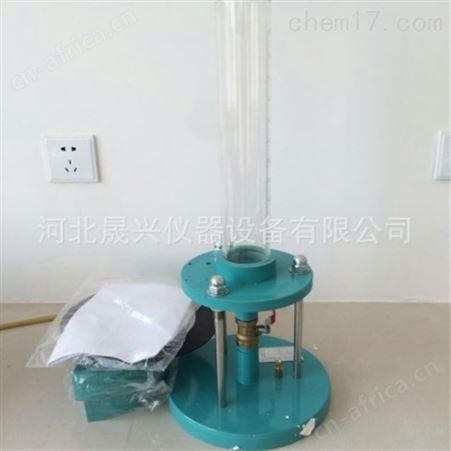

仪器由底座(内径150mm浅杯)，粗圆筒(内径56mm)和细圆管(内径15mm)三部分组成。它均由有机玻璃制作，全高约630mm，可以拆散成为上述三部分，便于携带，在细圆管距地面600mm处有一小孔，以保证试验时有一个固定的水面初始高度，并由此高度自上而下刻出管内实际体积的相应高度。试验时水从细管顶部加入，在一定时间内读出仪器中水位顶面的读数，即为该时间内由仪器底面渗入路面的水量，由于底座圆形成杯直径大于圆筒，加水后水的浮力较大，故试验时应用重物加压使其稳固，以防底座四周漏水。
