电液伺服材料试验机

<strong>微机伺服材料试验机</strong>_副本

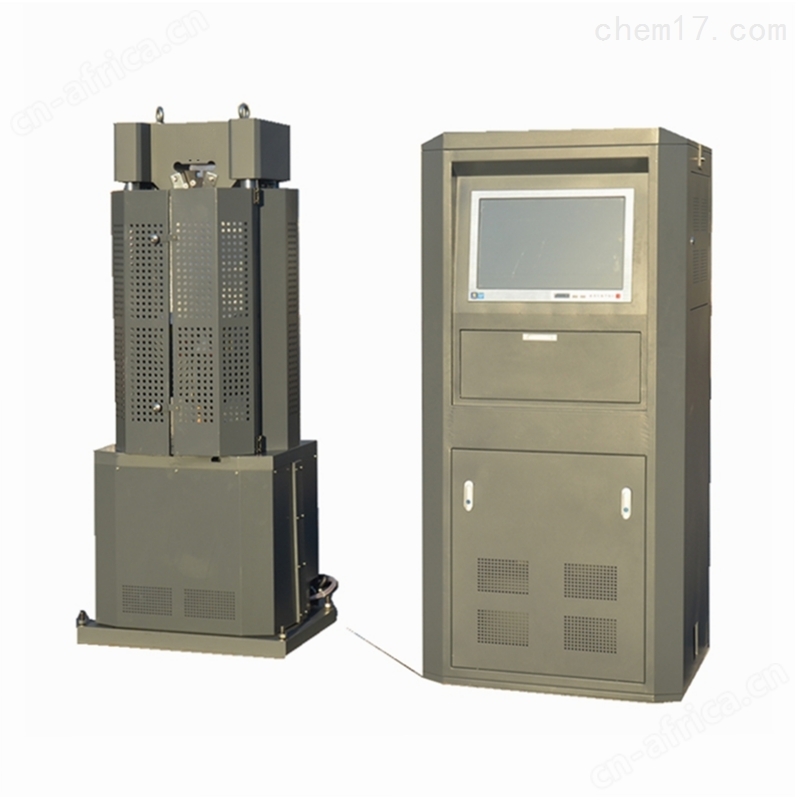

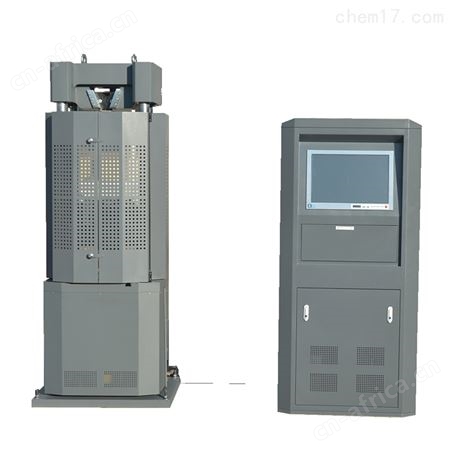

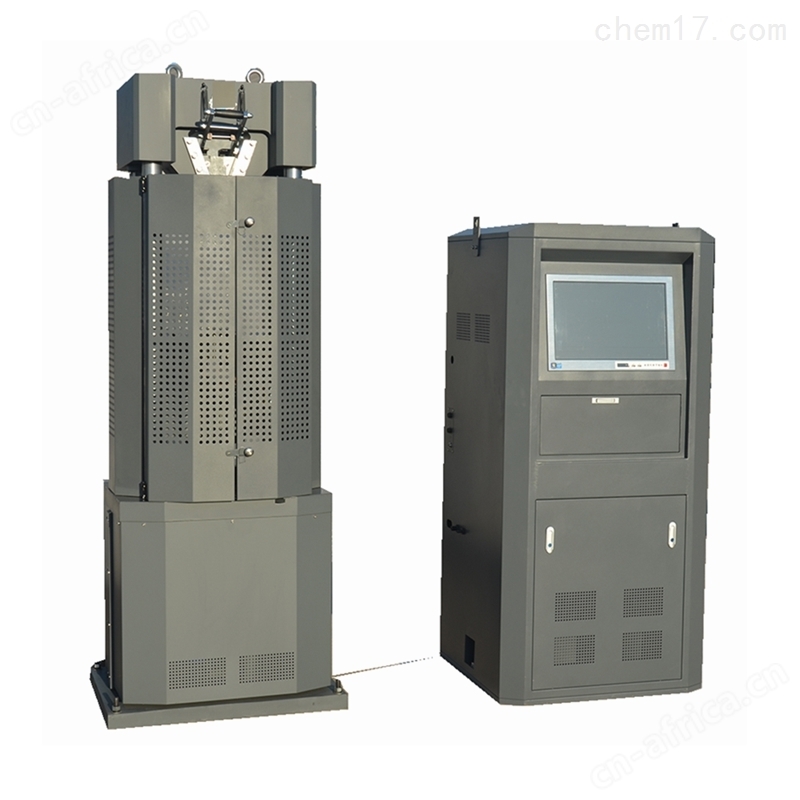

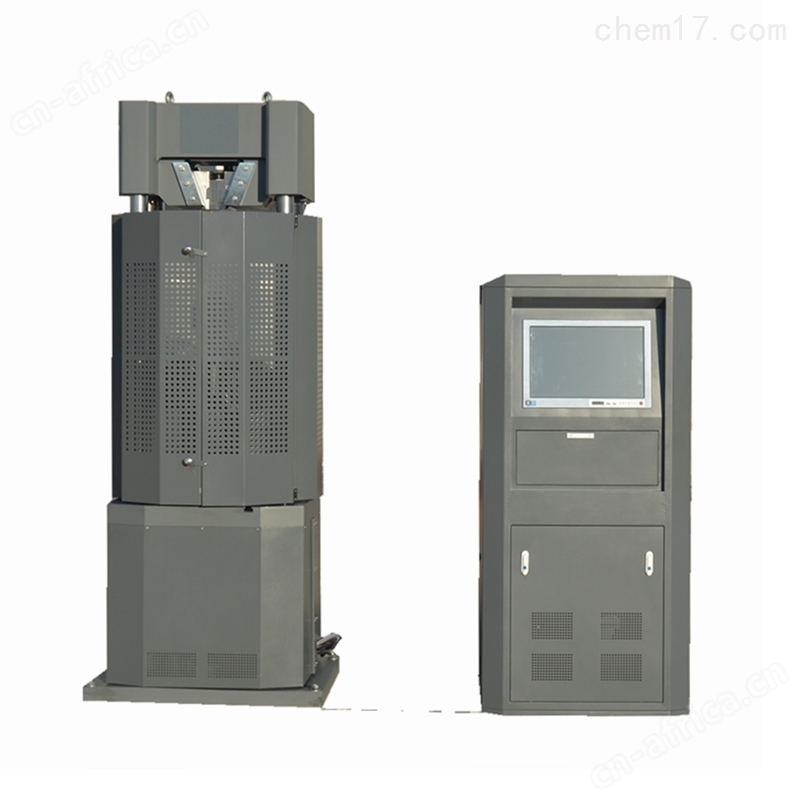

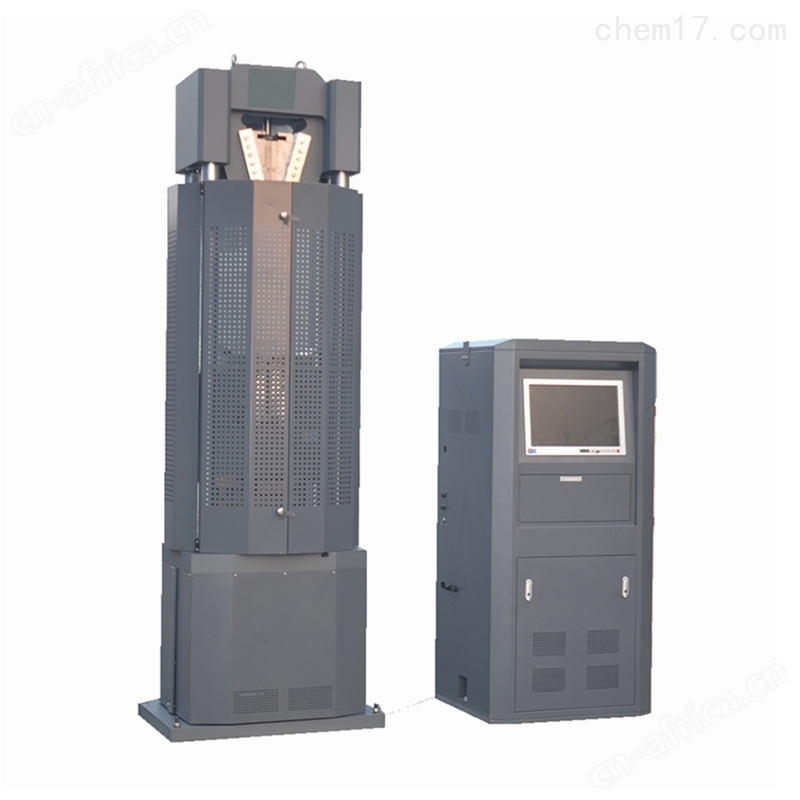

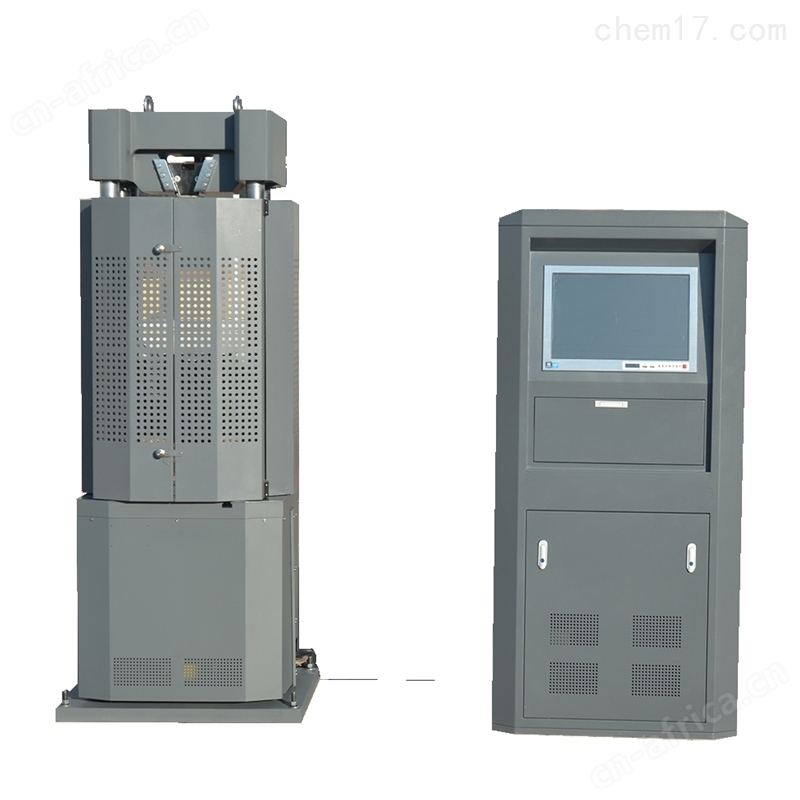

微机伺服材料试验机产品简介

是采用了液压动力源驱动，采用智能测控仪表对试验数据采集处理，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成，试验力300kN，试验机准确度等级优于1级。
可以满足关于金属拉伸试验规定中的标准试验要求，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度等性能指标。
该试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。
该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装螺栓夹具可做螺栓的拉伸，配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验。
该试验机及配件符合GB/T228、GB/T2611、GB/T3159标准要求。

微机伺服材料试验机主要技术参数:

	WE-100B	WE-300B	WE-600B	WE-1000B
抗压试验力	100KN	300KN	600KN	1000KN
主机结构形式	六立柱主机结构	六立柱主机结构	六立柱主机结构	六立柱主机结构
有效测量范围	1%-100%F.S（全量程不分档）	1%-100%F.S（全量程不分档）	1%-100%F.S(全量程不分档)	1%-100%F.S(全量程不分档)
试验力示值相对误差	±1%（±0.5%）	±1%（±0.5%）	±1%（±0.5%）	±1%（±0.5%）
变形测量范围	1%-100%F.S	1%-100%F.S	±1%-100% F.S	±1%-100% F.S
变形示值相对误差	±1%（±0.5%）	±1%（±0.5%）	±1%（±0.5%）	±1%（±0.5%）
位移示值相对误差	±1%	±1%	±1%	±1%
位移测量分辨力	0.001mm	0.001mm	0.001mm	0.001mm
应力速率控制相对误差	±2%（±1%）	±2%（±1%）	±2%（±1%）	±2%（±1%）
位移速率控制相对误差	±1%（±0.5%）	±1%（±0.5%）	±1%（±0.5%）	±1%（±0.5%）
应变速率控制调节范围	0.00025/s-0.0025/s	0.00025/s-0.0025/s	0.00025/s-0.0025/s	0.00025/s-0.0025/s
应变速率控制相对误差	±2%（±1%）	±2%（±1%）	±2%（±1%）	±2%（±1%）
力、变形、位移保持控制范围	0.3%-100%F.S	0.3%-100%F.S	0.3%-100%F.S	0.3%-100%F.S
力、变形、位移保持控制相对误差	≦1%	≦1%	≦1%	≦1%
中梁升降速度（mm/min）	280	280	280	280
压缩面间距（mm）	430	450	530	550
拉伸间距（mm）	500	550	600	650
活塞行程（mm）	500	550	600	650
圆试样夹持直径（mm）	Φ6-Φ22	Φ10-Φ32	Φ10-Φ40	Φ10-Φ45
扁试样夹持厚度（mm）	0-15	0-20	0-30	0-40
弯曲试验支点距离（mm）	300	300	300	300
上下压板尺寸（mm）	120x120	150x150	200x200	220x220
主机外形尺寸（mm）	650x620x1750	740x680x2150	790x730x2200	750x860x2200
油源柜尺寸（mm）	600x500x1700	600x500x1700	600x500x1700	600x500x1700
主机重量（kg）	1100	1400	2200	2600
试验机级别	1级（0.5级）	1级（0.5级）	1级（0.5）级	1级（0.5）级
油源柜重量（kg）	550	580	650	650
整机功率（kw）	2.2	2.2	2.8	2.8
