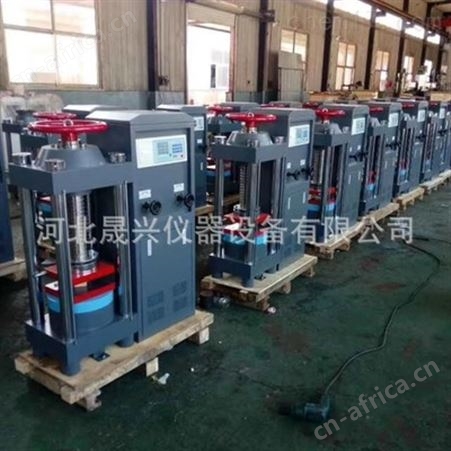

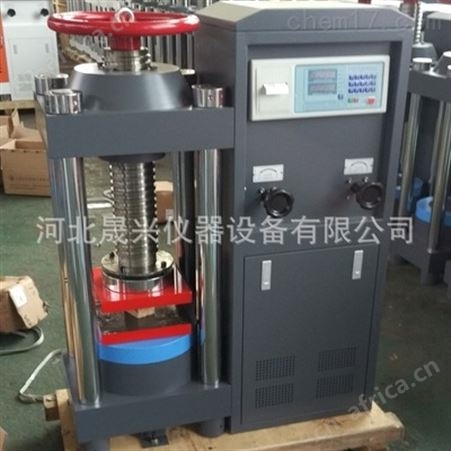

电液式数显压力试验机

DYE-1000电液式数显压力试验机使用说明（100吨混凝土压力试验机）

一、主要用途

电液式数显压力试验机主要用于试验砖、石、水泥及混凝土等建筑材料的抗压强度。利用液压传动，使试件所受压力在测力计的显示屏上直接读出。

二、电液式压力试验机主要规格

试验力：1000KN
示值精度：±1%（一级）
测量范围：200-1000KN
压板间距离：320mm
压板尺寸：250×220mm
活塞行程：50mm
电压：380V±10%
重量：约500kg
三、电液式压力试验机结构简介

本试验机主要由机架、测力示值机构及电气系统、液压系统等组成。

四、电液式压力试验机机器安装

试验机应安装在预制成1200×650×200mm的混凝土基础上，用分度值为0.02mm/m的框式水平仪校正水平，机器离墙距离应大于0.8米。

五、电液式压力试验机操作步骤

1．使用前应先检查油箱内油液是否充足。

2．接通电源，按下启动按钮，关闭回油阀，缓慢打开送油阀，使活塞升起。

3．调节送油阀，进行加荷试验，加荷时应平稳加速，可观看显示屏上的加荷速度显示调节加荷速度；当试验力值不在上升时，表示试件已被压碎，应立即打开回油阀，使油缸内油液内流回油箱。

4．记录试验力值，可参考智能测力仪的说明书进行试验，数据统计等。

5.当不再做试验时，打开回油阀，关闭送油阀，切断电源。
