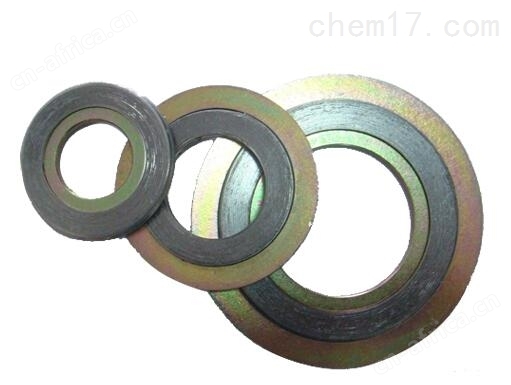

锅炉人孔金属缠绕垫

带内外环是以为法兰的密封面。带内外环的缠绕垫 用在平面和突面法兰，带内环主要是起到加强的作用，带外环只要是定位作用。外环的外径顶到螺栓以后可以把中间的密封部分对中。这样可以达到很好的密封效果。
随着新型密封技术的发展和使用经验的积累，用新型金属内外环缠绕垫密封垫片替换某些目前应用较广的垫片，可以使密封效果更好。

中低压场合采用金属缠绕垫在某些温度、压力不高的管道上，现在还在使用石棉橡胶垫。由于石棉橡胶垫易产生黏结法兰、溶胀、填充剂碳化、氯离子和硫化物腐蚀等问题，故在油品介质中不宜使用。

锅炉人孔金属缠绕垫技术指标

金属带采用厚度为0.15-0.25mm的低碳钢、不锈钢、特种合金冷轧钢带。
非金属带材料主要有柔性石墨、特制石棉、聚四氟乙烯，非金属带厚度0.3-1.0mm。 缠绕垫主要由其中的非金属带起密封作用，因此非金属带必须具有稳定的化学性质和耐高温高压的能力。
常用非金属带性能：
非金属带 适用温度（℃） 大操作压力（KG/cm）
柔性石墨 -200-550 250
特质石墨 -150-450 100
聚四氟乙烯 -200-260 100
填充料 钢带 外环 内环
石棉缠绕 SUS304 碳钢 碳钢
石墨缠绕 SUS316 SUS304 SUS304
四氟缠绕 SUS316L SUS316 SUS316
各类型缠绕垫是适用：
法兰种类 缠绕垫片类型
凸面法兰（RF） 带定位环型、带内环和定位环型
平面法兰（FF） 带定位环型、带内环和定位环型
凹凸面法兰（MF） 基本型、带内环型
榫槽面（TG） 基本型、带内环型
它是应用广泛的一种密封垫片，为半金属密合垫中回弹性佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其大压紧度，对垫片接触的法兰密封面的表面精度要求不高。
