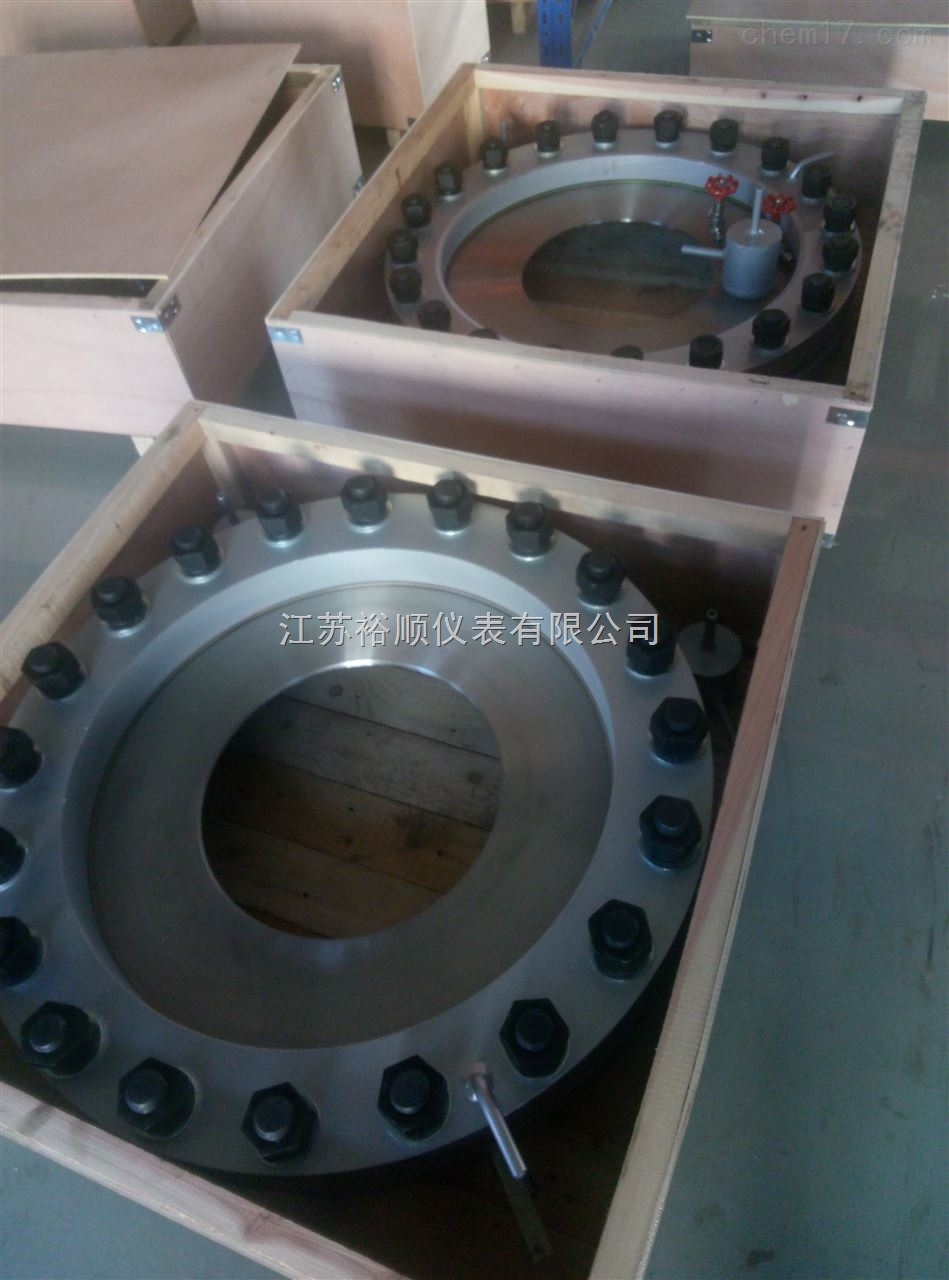

蒸汽孔板流量计

产品二维码
参  考  价:¥ 2300
具体成交价以合同协议为准
  • 产品型号:
  • 品牌:
  • 产品类别:其他流量仪表
  • 所在地:淮安市
  • 信息完整度:
  • 样本:
  • 更新时间:2023-05-27 15:24:05
  • 浏览次数:8
收藏
举报

联系我时,请告知来自 中非贸易网

江苏裕顺仪表有限公司

生产厂家

  • 经营模式:生产厂家
  • 商铺产品:920条
  • 所在地区:江苏淮安市
  • 注册时间:2023-05-27
  • 最近登录:2023-05-28
  • 联系人:凌培 (经理)
产品简介

蒸汽孔板流量计是我公司研制开发的一种智能型孔板型流量计。用途:可广泛应用于石油、炼化、化工、天然气、冶金、电力、制药等领域中,各种液体、气体、天然气及蒸汽流量的测量和计量。变送器输出的模拟信号或数字信号可与计算机联网,也可输送给各种流量仪,实现远程流量显示或控制。

详情介绍

  凌

蒸汽孔板流量计相近产品简介:

本公司生产的涡街流量计可分为以下几大类:
安装形式:法兰卡装式涡街流量计,法兰连接式涡街流量计,插入式涡街流量计,油田涡街流量计,焊接式涡街流量计
使用用途:普通型涡街流量计,分体型涡街流量计,高温型涡街流量计,高压型涡街流量计,防爆型涡街流量计
信号传输:现场显示型涡街流量计,远传型涡街流量计,无线远传测控系统
配置组成:温压双补型涡街流量计,温度补偿型涡街流量计,压力补偿性涡街流量计,定值补偿性涡街流量计。

涡街流量计由于测量介质不同、使用环境不同、技术要求不同,其选用的类型和配置也不同,具体选型、配置和安装方法请参考相关介绍。

涡街流量计设计原理

涡街流量计由涡街流量传感器和显示仪表组成,组成后的涡街流量计形成:蒸汽计量仪表、气体计量仪表、液体计量仪表,与现场显示仪组合后,成为智能一体化涡街流量计,分别用于计量饱和蒸汽流量、计量过热蒸汽流量、计量各种化学气体流量和计量各种液体流量(包括计量腐蚀性液体流量)。 当管道中液体介质通过漩涡发生体(三角柱)时,由于局部流速加速而产生旋涡现象,此旋涡分成两列交替的出现,这种旋涡列被称为卡门涡街。 卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关。可用下式表示:

斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数St便保持为一个常数,这样便可通过测量旋涡频率信号检测出流体介质的流速,再通过介质的流速计算出介质的流量。

涡街流量计技术参数

公称通径:DN15~DN1500;

使用范围:
气体:空气、二氧化碳、氧气、氮气、煤气、天然气和其他化学气体等,
液体:水、高温水、油、食品液、化学液等,
蒸汽:饱和蒸汽、过热蒸汽;

可测介质温度;
防爆介质:-40℃~100℃,
低温介质:-40℃~100℃,
中温介质:-40℃~280℃,
高温介质:-40℃~350℃;

公称压力:
低压:≤1.6MPa、≤2.5Mpa,
中压:≤4Mpa、≤6.3Mpa,
高压:≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa;

精度等级:
测量液体:1级(0.5级可协议订货)
测量气体:1.5级(1级可协议订货)
测量蒸汽:1.5级(1级可协议订货)

流速范围:请参考
液体工况下流量测量范围表
气体工况下流量测量范围表
饱和蒸汽质量流量测量范围表

输出信号:
电压脉冲:低电平≤1V,高电平≥6V
标准电流:4~20mA

供电电源:
电压脉冲输出:+12VDC/24VDC
4~20mA标准电流输出:24VDC
现场液晶显示:3.6V 1号1节锂电池供电,使用寿命大于2年;

环境温度:-30℃~+55℃
相对湿度:5%~90%
表体材料:304、1Cr18Ni9Ti,其他材质可协议供货;
防护等级:IP65,IP67;
防爆等级:ExiaIICT4;

涡街流量计特点及应用

涡街流量计具有以下特点:
测量精度高,量程宽;
测量介质广泛,可测量液体、气体和蒸汽;
工作温度高,介质温度可达350℃;
无运动部件,无磨损,可靠性高;
表体采用不锈钢材料,美观、耐腐蚀。 ;

广泛应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。



蒸汽孔板流量计产品简介:

是我公司研制开发的一种智能型孔板型流量计。用途:可广泛应用于石油、炼化、化工、天然气、冶金、电力、制药等领域中,各种液体、气体、天然气及蒸汽流量的测量和计量。变送器输出的模拟信号或数字信号可与计算机联网,也可输送给各种流量仪,实现远程流量显示或控制。



产品技术参数介绍:

1.口 径:DN25~DN1000(mm)
2.精 度:±1%FS
3.量 程 比:标准1:13,扩展1:30
4.工作压力:≤42.0MPa
5.介质温度:-40oC~450oC
6.介质粘度:≤30CP(相当于重油)
7.β值:0.2~0.8
8.连接方式:法兰或夹装式
9.法兰标准:
DN≤600mm, PN2.0~PN26,HG20616;PN32,HG20618;
DN>600mm,PN2.0~PN15,HG20623.
也可按用户提供的法兰标准制造。
10.材 质:主体、孔板、取压管、三阀组:不锈钢;直管段及连接法兰:碳钢或不锈钢。



产品工况工作原理介绍:

当充满管道的流全经孔板时,将产生局部收缩,流束集中,流速增加,静压力降低,于是在孔板前后产生一个静压差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大。
通过导压管将差压信号传递给差压变送器,智能差压变送器将差压信号及流体温/压信号进行自动补偿和智能变送。输出4~20mA.DC模拟信号或脉冲信号、实现对流体的测量。
取压方式,常用的取压方式有三种:
角接取压(环室、钻孔)、 法兰取压、 D-D/2径距取压。

1. 结构CPLG系列一体化智能孔板流量计,由孔板取压装置、三阀组、智能差压变送器及温/压传感器等主要部分组成。
2. 三阀组的作用
l 可使一体化结构牢固,减少泄漏点;
l 可在线确认变送器的零点与修正;
l 一旦变送器出现故障需要检修或更换时,可在不中断工艺情况下进行,操作非常方便。
u 调零、更换变送器时,三阀组阀门操作程序:
l 置F1、F3阀于“全闭”位置(顺时针方向拧紧)
l 将F2阀置于“微开”位置(逆时针拧二圈);
l 二个阀门开关状态确认无误后,即可进行调零或检修或更换。
u 变送器重新投运时,三阀组阀门操作程序:
l 先“关闭”F2阀门;
l 置F1、F3阀门于“全开”位置。变送器即可进入运行状态。
u 在如下情况下,均可选用三阀组
l 为减少过程泄漏点
l 不允许中断工艺过程
l 方便变送器检查或更换
3. 温/压传感器
温/压传感器用以传输被测流体的温度与压力信号,由智能差压变送器实现温/压全工况的自动补偿,以得到真实、准确的流量。
