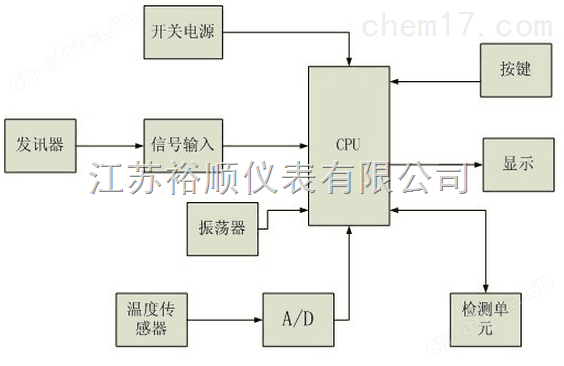

定量控制器概述:
它采用高级单片机作为CPU,构造简单,牢靠性高,与流量计配套可对流量停止质量或体积量计量,该仪表可经过面板置入参数和施行控制。该仪表还具有温度补偿作用,温度上、下限可经过面板设定,对参数具有断电维护功用,是液体控制的理想仪表。 在液体保送过程中,发讯器将脉冲信号传送至定值控制仪,每个脉冲信号代表经过液体的体积(单位:立方米)。液体保送管道上装置有测温铂电阻,用于对液体保送过程中的温度变化适时监测,并把数据传送至定值控制仪。
定量控制系统有点阐述:
1、内置AC/DC、DC/DC主机电源模块确保机器工作稳定。
2、内置中间继电器环节,静电连锁。
3、内置各种电液阀、电磁阀的控制单元。
4、采用高级并行RAM,具有高可靠掉电数据维护功用。
5、采用高精度串行A/D转换芯片,中止温度转换。
6、本机无须稳压电源系统,具有高强度抗干扰性。
7、屏幕采用多数码管显现窗口,配有状态数码管显现。
8、重要参数采用密切维护功用,以防随意修正参数构成计量不准。
9、本机配有与系统机通讯接口及软件,以供客户联网运用。
10、时钟功用:该仪表携带的时钟功用可以把时间在灌装终了时将完好时间实时打印出来。
定量控制工作原理例举:
我们举例说明假设配套涡轮系列实现的定量控制目的。流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克制摩擦力矩和流体阻力之后叶片旋转,在力矩均衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永世磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改动着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,构成有一定幅度的连续的矩形脉冲波,可远传至显现仪表,显现出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,这个比值即为仪表系数。用K表示。
K=3600X或K=
式中:f—流量信号频率(Hz)
Q—脉冲数
V—体积总量(m3或L)
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显现仪表中,便可显现出瞬时流量和累积总量。K值不仅仅是代表着系数值大小,更是流量精准计量的中心值,我们会将他提前输入给涡轮流量计以供在正常的使用中稳定精准计量实现定量控制目的。
定量控制仪实际使用工作参数:
1、 输入:
①流量信号:电压脉冲:5V(P—P)以上 频率0—2KHz,
电流脉冲:IL<1ma>4mA 频率1—2KHz,
②温度:a、Pt100电阻信号。
b、4—20mA电流信号。
③外控信号:无源开关信号。
2、输出:
①开关输出:无源触点2路。AC220V / 5A或DC24V / 10A,
②通讯:RS232 RS485。
3、显现:
①定量值范围:0.1——999999.9(公斤或公升),
②桶数范围:1——99 (桶),③距离时间:1——99 (秒),
④累计范围:1——9999999(公斤或公升),
⑤温度分辨率0.1℃ 补偿范围-25℃—60℃。
4、工作条件:
环境温度:-10℃ — 40℃,
相对湿度:≤85%。
5、外形尺寸
80×160×130(mm×mm×mm)(高×宽×深),
横式仪表(盘装式),
装置开孔尺寸:76×151.5(mm×mm)(高×宽)。

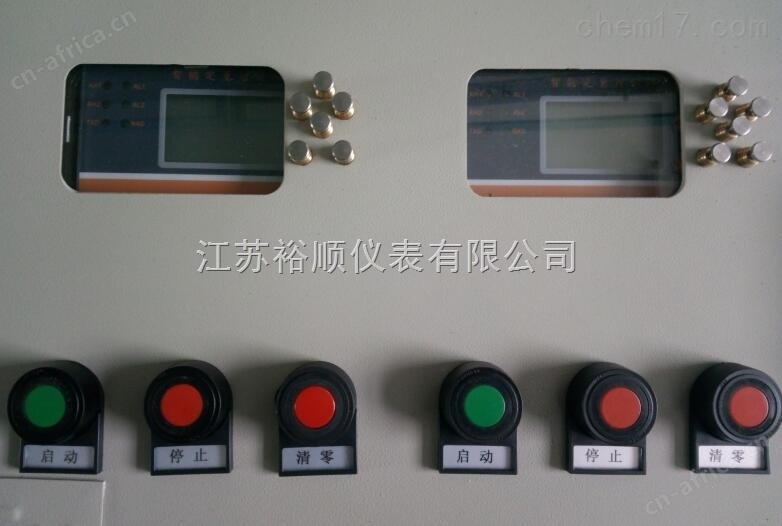

操作说明启动键:翻开控制电源之后,按下启动键,电磁阀翻开,流量控制仪开端中止丈量和累积。中止键:系统工作中,假设需求系统中止工作,可以按下中止键。清零键:设备定量工作完成之后,设备自动中止。按下清零键,可以中止下一次定操作。开机之后,PV显现瞬时流量值,SV显现累积流量。
系统组成细分介绍:
1.流量计:这是控制的基础,直接影响控制的效果,在此基础之上流量计本身的精度就是越高越好其计量的数值才可信,还有一点就是流量计本身需要有输出功能。基于流量计品种的繁多和标准不一,我们可以依据现场的实际工作情况列如介质的不同和口径的大小还有就是流量范围是否合适等等,根据现场的实际情况和切身需要选择流量计是一个不错的界定。
2.定量控制仪:定量控制参数设定,流通介质的流量显示数值、运行积算参数、工作运行情况等等。
3.控制外设箱:其主件和内部走线主要用于工作的实际控制、外设各参数按钮和工作情况指示灯。
4.断流设备:可以是管道已有的动力设备列如阀门与泵,即使是加装的电磁阀等等设备也是可以实现断流目的。
5.温度传感器:可现场测量介质的温度,在实际工作中的温度变化定量控制可以依据参数的变化从而进行介入工作,现场温度额定的工作区域是不需要该装置的。
末语小结:
流量可以实现与各式样流量计的流量传感器、变送器的配合达到流量的节流与定流目的。较为适宜目前很多企事业单位的改进和优化机制,相对一些仍采用人工操作的定量工作,同时成本有所考虑和预算的还想在此基础上提供工作效率的,对成本和预算较为苛刻的单位是较为适宜本流量定量系统的。该系统精度高,操作简易上手度较高,可现场校准。定量控制流量计本身的机制就决定了在对于电流或脉冲输出的流量计流量传感器3点开关量输入,其本身的工作用于启动与恢复以及每次累积值清零3点控制输出使用。
