容积式工业流量计工作时运转1平稳2噪音低3磨损少4准确度高以及粘度适应性强，可选用不锈钢材质因对具有弱腐蚀性介质。--凌

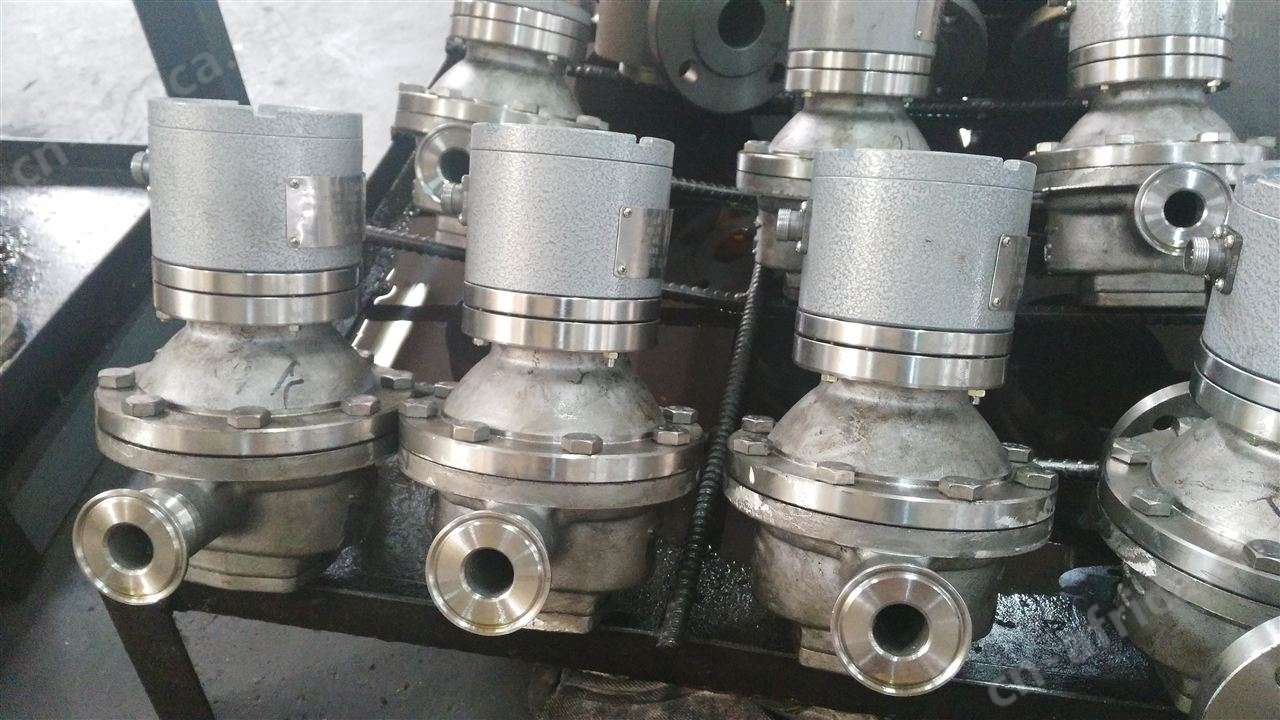

容积式工业流量计组成部件

流量计是用于对管道中液体流量进行连续或间歇测量和控制的高精度计量仪表，主要由计量壳体、一对工业转子、传动部件和指示部组成，具有量程范围大、优异的准确度、压力损失小、粘度适应性强安装简易等优点。

服务应用

一、服务市场：石油开采、石化行业、电力部门、交通行业、医药食品卫生以及工业中油液体介质的流量计量和交接班数据统计。

二、应用：大小型油库、各加油站和油船、石油化工储备运输、炼化过程流量定量控制计量检定。

油流量测量精度

油田基本上淘汰开式计量流程，油气集输系统基本上实现了密闭输送，由于其生产、制造技术已相对成熟，使用、检定、标准规程已成体系，因此作为各种油品尤其是原油交接计量是比较理想的器具。

为了保证流量计技术性能稳定，在使用中要严格按要求操作和维修维护，定期加注润滑油，严禁超极限使用，定期检查更换滤网，防止杂质卡死转子，加强流量计的比对和检定工作，防止出现计量差错和可避免的精度影响。

作为一种机械仪表，齿轮流量计和腰轮流量计在使用一段时间后由于转子的磨损，转子间隙变大，精度将降低，尤其是运行时间较长和新投用的流量计的性能稳定性差，在每三个月的检定周期内甚至会出现较大的超差现象。针对此问题，要开展维护工作，同时要加强与储油罐和供油流量计数据比，对标准体积管加密测试，及时掌握流量计精度情况，合理调整流量点优化运行保证其精度。

原油流量测量交接的流量计在每三个月进行检定一次的基础上，平时不定期进行自检加密测试，并坚持每天收、输、销流量计与储油罐的数据比对分析工作，因为流量计属高精度计量器具，而储油罐的容积值在常态下相对稳定，在单位时间内两者比对的差值应是一个常数，由差值的变化可判断流量计的精度变化。因此，控制流量计误差zui有效的办法是进行检定，目前使用的检定方法是标准体积管法其特点是：检定不影响流量计正常工作，不产生油品蒸发，流量计脉冲当量0.1升/脉冲、体积管现性在0.02%以下，系统精度高，自动化程度高，可实现计算机管理。

关于使用中主要参数表

◇精确度 ±0.2%，±0.3%，±0.5%

◇介质温度（℃）：≤200

◇环境温度（℃）：-30～50

◇公称压力（MPa）：1.0、1.6、2.5、4.0、6.3

◇介 质：原油、高凝油、高含水原油，低、中、高粘度石油制品、化工制品

◇指示部功能：现场显示累计流量、瞬时流量，指针回零、计数器回零

◇输 出：脉冲、4-20mA

◇防 爆：隔爆型等级为Ex dⅡBT4

◇防护等级：IP65。

化工流量计介质变化影响

流量计作为容积计量仪表能适应粘度范围较宽的化工介质计量，由于转子间有微小间隙，在工作时会有一定体积的漏失量，漏失量与介质粘度成反比，故不同介质粘度会造成流量计误差特性曲线移动而产生系统误差。曾对某两个化工厂的流量计先后直供一台外输流量计，用同量进行不同化学介质的对比试验，两台流量计在外输站的对比结果可得出两台流量计系数zui小变化量为0.001和0.0008，由此可见，介质性质对流量计精度的影响也非常重要。

噪声排除

( 1 ）流量计转子与驱动齿轮的销子断了，发生打转子。

( 2 ）使用不当，流量过载太大。

( 3 ）系统中进人气体或系统发生振动。

( 4 ）轴承损坏。

( 5 ）使用时间长，超过流量计使用寿命。

排除故障措施。

( l ）拆下更换转子，刮尽转子上被碰伤斑痕。

( 2 ）在流量计下游处加装限流装置。

( 3 ）检修系统，消除振动。

( 4 ）更换轴承，检查过滤器是否可靠，减少轴承磨损。

( 5 ）更换新的流量计。

关于安装中六大要求

大要求：流量计前应安装配套过滤器，且配套过滤器的出口紧接流量计的入口，两者本体上箭头指向与液体流向。

第二大要求：当被测液体含有气体时，流量计前应安装消气过滤器。

第三大要求：不论管路是垂直还是水平安装，但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。

第四大要求：流量计在正确安装情况下，如果不易看清读数，可把计数器转向180度或90度均可。

第五大要求：新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次，如发现不动，可以用柴油浸泡(避免出厂校验后内存沉淀物)。

第六大要求：流量控制阀应安装在流量计进口处，开闭阀门装在出口处，使用开闭阀时缓慢启动，不要突然开启以防“水击”现象。

关于计数器产品

计数机构仪表的计数机构包括传统轮系、传动比调整机构和结算机构。一对椭圆齿轮旋转的总数、以及旋转的快慢经传动轮系变速后传递给结算机构的指针及字轮，即可知道通过管道中的液体总量和瞬时流量。传动比调整机构则用来调整修正仪表误差。椭圆齿轮流量计，是在椭圆齿轮流量计数机构中安装上电脉冲发信器，即在椭圆齿轮流量计密封处的传动轴上安装了一块带有磁铁的圆盘，新型磁敏感集成传感器安装在计数器上。

管道高粘度流量

管道中的流量不应急剧增加或减少，应避免管道振动、水力冲击和压力急剧波动等现象，否则将影响仪表正常工作。

由于测量高粘度液体时，一般均将液体加热以降低粘度，然后在管道内流通（既带保温夹套型流量计）。当仪表停用后，仪表内充满的液体因冷却而变粘，如再要启用，必须用蒸汽或其他方法在表体外部加热，从而降低液体的粘度，待仪表内液体粘度降低后才能使用。否则粘液会咬住传动零件，致使仪表损坏。

全文小结：

是属于机械式仪表，显示可以为机械方式也可以为液晶显示，根据用户的不同要求来进行合理选择，流量计的安装其实要求并不高，比如它可以不用考虑流量计前直管道的长度，这个其他流量计是要求比较严格的。用一句话小结来说就是合适选型以及使用者的合理维护可以有效延长其使用年限并提供准确可信可靠的流量测量数据。
