液氨液位计的工作原理
以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰。

液氨液位计常规分类：
1．按安装方式分为：底装式磁翻板液位计、侧装式磁翻板液位计、顶装式磁翻板液位计
2．按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计
3．按防腐蚀程度为：非防腐型磁翻板液位计、防腐型（耐腐型）磁翻板液位计
4．按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计
5．按场合分为：液氨型磁翻板液位计、液化气型磁翻板液位计、LPG加气站型、卫生标准型磁翻板液位计、液体硫磺型磁翻板液位计、重油大罐型磁翻板液位计。

液氨型磁翻板液位计是以磁性浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反映被测液位或界面的测量仪表。磁翻转板式液位计应用连通管原理，保证被测容器与测量管体间的液位相等，当测量管中的浮子随被测液位等量变化，浮子中的磁性体与显示板上显示色柱中的磁性体藕合作用，使色柱翻转，白色表示无液，红色表示为有液，以达到就地显示液位的数值。就地显示的磁翻转板式液位计具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象，维护量小，维修费用低等优点，且其指示功能无须另外供电，即使电力供应发生故障，液位观测也不会受到影响，是理想的液位检测仪表。

液氨磁翻板液位计型号
l基本型
板式液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永jiu磁钢通过磁耦合作用，驱动红、白色翻板翻转180。液位上升时，翻板由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l上下限开关输出
利用磁性浮子随液位移动，使安装在板式液位计立管设定位置的开关动作，实现ON-OFF控制或报警。
l电远传
在磁浮子板式液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

液氨磁翻板液位计主要技术参数

型号 UHZ	结构特点	接液材质	测量范围 (mm)	适用介质条件				法兰连接(mm)		重量(kg)
型号 UHZ	结构特点	接液材质	测量范围 (mm)	温度 (℃)	压力 (Mpa)	密度 g/cm³	粘度 (Pa.s)	DN	PN	基本重量	加长基本重量
c10	标准型	1Cr18Ni 9Ti0Cr18Ni9 (304)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.0 1.6	6	5
C11	高压型		300- 8000	-20 +150	2.45-9.6	0.5-2	≤0.04	25	2.5 4.0	6	6
C12	高温型高压型		300- 8000	-20 +350	2.45-9.6	0.5-2	≤0.04	25	6.3 1.0	6	6
C13	低温型号 (防霜型)		300- 3500	>-40	0-2.45	0.5-2	≤0.04	25	1.6 2.5	6	7.5
C14	液氨、液化石油气型		300- 15000	-20 +150	0-2.45	0.45-0.7	≤0.05	25	2.5	6.5	6
C15	耐腐型	00Cr17Ni14Mo2 (316L)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.6	6	5
C16	防腐型（ PP外层玻璃钢）	PP	300- 5000	20 +100	0-0.6	0.5-2	≤0.04	32	1.6	3	3
C17	防腐型（ PVC 外层玻璃钢）	U-PVC	300- 5000	20 +60	0-0.5	0.5-2	≤0.04	32	1.6	3	3
C18	防腐型	ABS	300- 5000	-20 +120	0-0.6	0.5-2	≤0.04	32	1.0	3	3
C19	防腐型（不锈钢内衬PP）	PP	300- 15000	-20 +100	0-1.0	0.5-2	≤0.04	25	1.6	4	5
C20	防腐型	PE	300- 5000	20 +40	0-0.6	0.5-2	≤0.04	25	1.6	6	7
C21	蒸气夹套加热型	1Cr18Ni9Ti	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	8
C22	高粘度介质型	0Cr18Ni9 (304)	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	5
C23	食品专用型	1Cr18Ni9Ti	300- 15000	-20 +150	0-1.6	0.5-2	≤0.05	50	1.6	7	5

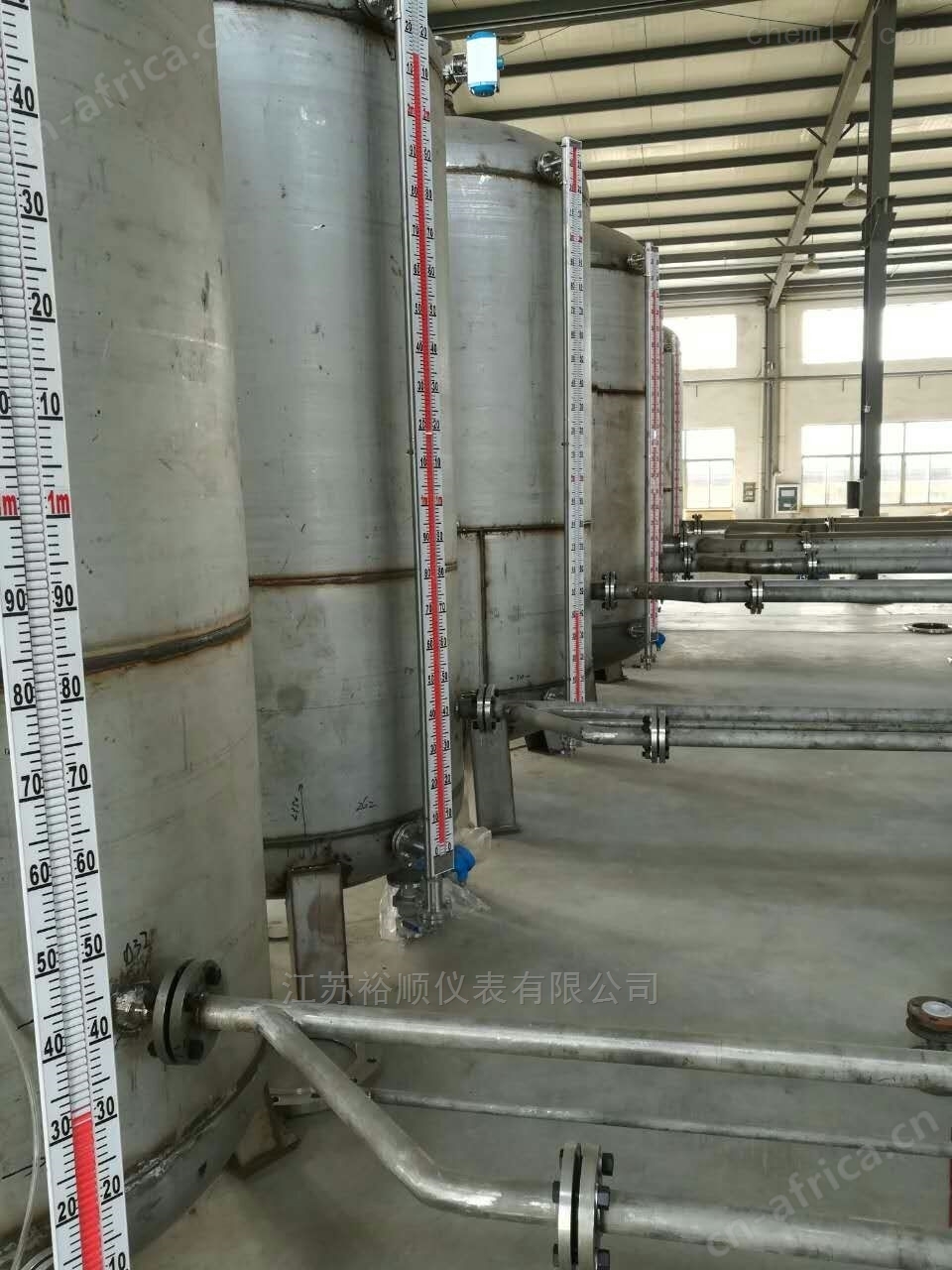

磁翻板液位计安装
1.首先检查一下仪表型号和选购的是否，法兰中心距是否。
2.液位计安装需垂直，所以确保磁性浮子在主导管内上下运动自如。
3.液位计与容器之间应装有阀门（球阀、截止阀），以便清洗和检修时切断物料。
4.液位计筒体周围不容许有磁体靠近，否则会影响液位计正常工作。
5.液位计出厂时一般不保温，但可根据用户需求代为保温。如用户自行采用伴热管道时，需选用非导磁材料。
6.为防止运输途中磁性浮子在主导管内高速滑动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装前应先抽出卡丝方能安装。
7.UPVC、铝面板液位计安装完毕后，需用磁钢进行校正，对磁翻板导引一下，使零位以上显示白色。
8.液位计投入运行时，应先打开引液管阀门，然后慢慢开启下引液管阀门，让液体介质平稳流入，避免液体介质带着浮子急速上升，造成磁性翻柱翻转失灵或翻乱(若遇此现象，可用磁钢重新校正).
9.如需更换浮子时，应注意重端磁性一端向上，不能倒装!
10.液位计筒体内不应有固定杂质进入，以免对浮子造成卡阻。根据介质情况，可定期清洗主导管，清除罐内沉积物杂质。

配套仪表及附件详细内容具体见相应仪表附件说明书

配套仪表及附件内容
O	盲板法兰，不配排污阀
L	液位计底部配排污阀
	O	无液位报警开关
	H	高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
	L	低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
	B	高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
	G	高位报警开关，区域型报警AK-1型								附DF-1型转换言放大器壹台 PF113A插座壹只大功率继电器（单点：壹只，双点贰只）PF083A插座
	D	低位报警开关，区域型报警AK-1型
	Q	高位、低位报警开关全配，区域型报警AK-1型贰台
	S	高位和低位一体化型报警开关，区域型报警AK-2型
		O	无液位控制开关
		H	上限控制开关，单点干簧CK-1型
		L	下限控制开关，单点干簧CK-1型
		B	上限、下限控制开关全配，单点干簧CK-1型贰付
		W	上限、下限控制开关一体化，双点干簧CK-2型
		T	上限控制开关，霍尔型传感器CK-3型
		L	下限控制开关，霍尔型传感器CK-4型
		E	上限、下限控制开关全配，霍尔型传感器CK-3型贰付
		C	上限、下限控制开关一体化，霍尔型传感器CK-4型
			O	无远传变送器装置
			R	配LB型捆绑式变送器，输出二线制4-20mADC
			S	静压式远传变送器，（URS-100）输出二线制4-20mADC
				O	普通防水型
				B	本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
				Bd	隔爆型dⅡCT4
					O	不配远传显示仪表
					A	数字、光柱显示调节报警仪 XGTH-510（竖式）
					B	数字、光柱显示调节报警仪 XGTA-810（横式）
					C	数字显示调节报警仪 XMTA-810（横式）
					E	双光柱液位显示仪 XGH-202（竖式）
					D	智能型液位/容量（重量）显示调节仪XMT-620（横式）
							测量范围(mm)
								介质密度(g/cm³)
								-	D	开口常压容器
								-	□	工作压力(MPa)

订货参数
当阅读此说明书后，可以根据设计要求和现场情况正确选用仪表，并按完整产品规格代码订货。
按设计和使用要求未能选出合适的仪表时，请提出问题和要求，我们的专业人员将协助您选型或为您设计制造特殊的产品，请至少提供下列参数:被测介质的密度、粘度、温度、腐蚀性、过程压力、安装中心距、连接方式、是否要带远传等。
