液压油箱液位计-江苏裕顺仪表有限公司

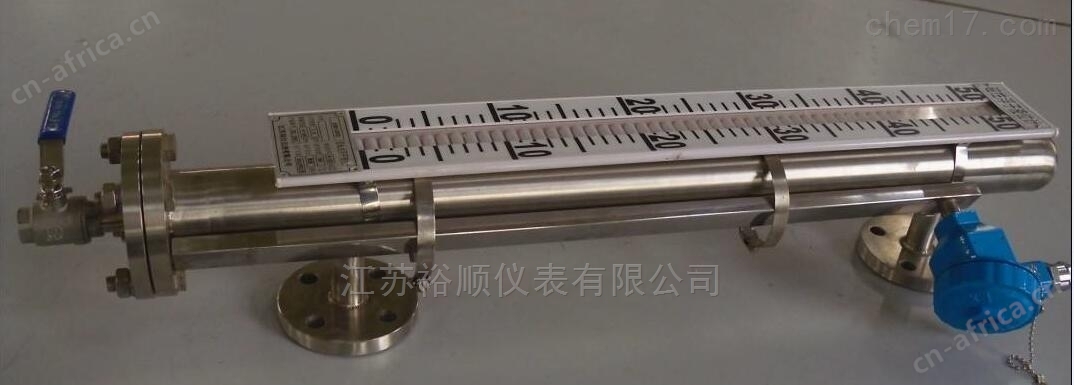

液压油箱液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实现远距离报警、限位控制。配置变送器，可实现液位的远距离指示、检测与控制。

根据在容器安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

液压油液位计基本参数：
（1）连接法兰中心距离L（mm）：350~15000
（2）介质密度（g/cm3）：0.425~2
（3）操作温度（℃）：-40~450
（4）压力等级（MPa）：0.6，1.0，1.6，2.5，4，6.3。

液压油箱液位计结构特点：
l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的开关动作，实现ON-OFF控制或报警。
l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

液压油液位计主要技术参数：

150～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。工作压力：0.6；1.0；2.5；4.0；6.4；10Mpa

安装形式内容		侧装式	顶装式
安装间距	不锈钢	500～5000(mm)	500-2500(mm)
(测量范围)	ABS、PPR	500～4000(mm)
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		>0.6g/cm3	>0.76g/cm3
法兰连接	不锈钢	法兰20-40(DN20PN1.0-4.0)	法兰200-25(DN200PN1.6)
	ABS	法兰20-10(DN20PN1.0)	法兰200-6(DN200PN0.6)
主体材料		ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度		-40～100℃(ABS、PP-R：-40～80℃)
环境温度		-40～+70℃
示值误差		±100mm
介质粘度		≤1st(10-4m2/s)
上、下限开关输出		1、控制灵敏度：10mm
		2、输出接点容量：AC220V2A
		3、接点寿命：5×104次
		4、防爆特征：iaIICT4本质安全型
电远传、连续显示		1、精度：±1.5%
		2、输出负载：750Ω
		3、输出信号：0～10mA输出，220VAC/4～20mA输出，24VDC
		4、防爆特征：iaIICT4本质安全型

订货需知：
为了能更好的为您提供服务，请您根据您的实际情况，参照选型说明（未尽事项，请来电了解详情），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的专业人员将协助您选型或为您设计制造特殊的产品，请至少提供下列资料：工作压力、工作温度、介质名称、对材料的要求等。
