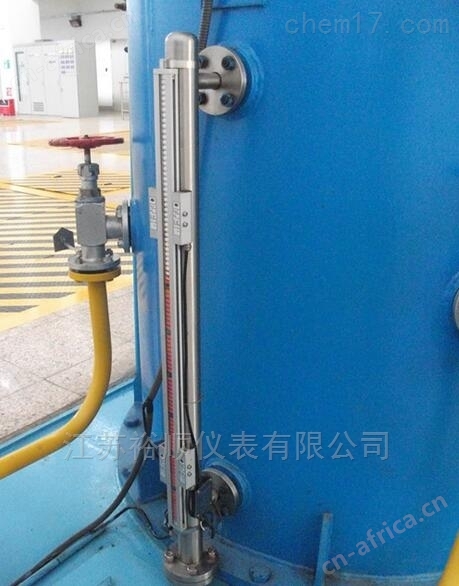

储油罐磁翻板液位计-江苏裕顺仪表有限公司

储油罐磁翻板液位计适用于各种行业各种槽罐池的液位测量。

储油罐液位计产品概述：
储油罐液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。有多种安装形式供您选择。以适应不同场合、环境的要求。

储罐用液位计调试：
进行调试的时候要求将上端的引管阀门做敞开状态，之后再以缓慢的速度将下端的阀门打开，好让介质以稳定的状态渗透进主导管内部，在其运行的过程中需要防止介质以快速的速度对浮子造成冲击，而造成浮子发生剧烈的动荡而影响读取数据的准确性。正确的观察磁性红球与白球翻转程度的正确性，之后再将下引管的烦闷关闭，并且将排污阀门打开，好让主导管当中的液位降低，按照这项方法开展三次操作，每次操作都为正确显示就可以将其投入到实际的运行工作中。磁翻板液位计有较大的使用范围，日常应用过程中的维护工作量较大，为了降低其非故障问题在使用过程中需要按照正确的操作方式安装使用，一旦出现问题要及时处理以将故障不良影响降至低。

储油罐液位计参数

测量范围：300～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
工作压力：≤10 MPa
工作温度:-20～500℃
精确度:±10mm
介质密度:0.38～1.2g/cm3
环境振动：频率≤25Hz振幅≤0.5mm
跟随速度:≤0.08m/s
介质粘度:≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0凸面
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质:旁路管:PP
浮子:304、316L、钛、铝合金、PP、304衬四氟
可选项：

A	排污阀
B	液位开关
C	4～20mA二线制变送器
D	隔爆型:dIIBT4
E	本安型:ibIICT4
F	配隔离安全栅
G	XGTH-510(竖式)显示调节报警仪
H	XGTA-810(横式)显示调节报警仪
I	蒸汽加热夹套
J	循环水加热夹套
K	真空夹套
L	电伴热装置
M	测量范围(mm)
N	介质密度(g/cm3)
O	工作压力(MPa)

油罐中使用液位计的两种测量方法
是间接测量法：
利用传感元件测出与液位有关的信号后，再利用电量的转换得到所测液位仪。
例如：某油库某号罐区所使用的差压式液位仪就是测量液体在不同高度所产生的压力差，然后利用计算机通过密度换算，温度补偿等得到液位值。再比如光导液位仪表是利用光电原理从与浮子罐内浮子相连的信息码带上读取液位编码信息，然后通过二次表翻译成液位值。此种测量方法较为复杂，成本高，系统误差大，但可以大大降低劳动强度，能有效及时的避免溢罐等安全事故的发生，容易实现储罐区自动化管理。
第二是直接测量法：
人工测量法
是利用计量工具直接测取液位，不需要任何中间转换。例如，石油化工储运系统用的人工量油尺，浮子钢带式直读液位表（如读取光导表一次表刻度值），磁性液位计，磁翻板液位计等等。这种测量方法直观、可信度高、使用简单，并且造价低，但人为读数误差较大。目前在多数石化企业人工检尺仍是测量、控制液位的主要方法，并且经常作为标定其他仪表的主要参考。

储油罐液位计选型标记
液位远传装置亦是根据磁钢特性通过干簧管组及转换器将液位的变化转换成4～20mA标准信号，进行远传实现液位的测量、记录和控制。

结构特点	接液材质	温度（℃）	压力（MPa）	密度（g/cm³）
普通型	304	120	2.5	≥0.85
中高压型	304	120	4.0~32	≥0.85
高温型	304	450	2.5	≥0.85
耐腐型	RPP	100	1.6	≥0.95
强耐腐型	304衬PTFE	120	2.5	≥0.95
夹套保温型	304	120	2.5	≥0.85
低温防霜型	304	-80	2.5	≥0.85
轻比重型	304	120	2.5	≥0.45

储油罐磁翻板液位计结构及安装尺寸
UHZ系列磁翻板液位计按其功能可分为：基本型（现场指示型）、带上、下限报警器型及变送器型三种。

顶部安装或地下槽顶部安装
按其参数来分有：基本型、高温型，高压型，防腐型、防霜型及保温夹套型。

安装型式	主体材质	公称直径	公称压力 DN (mm)	法兰外径PN(Mpa)	螺心栓圆孔直中径K	螺孔径 L	螺栓		密封面		法兰厚度 C	法兰密封垫
安装型式	主体材质	公称直径	公称压力 DN (mm)	法兰外径PN(Mpa)	螺心栓圆孔直中径K	螺孔径 L	数量n	螺纹Th	d	f	法兰厚度 C	外径	内径	厚度
侧装	不锈钢	20	4.0	105	75	14	4	M12	56	2	16	61	27	2
侧装	ABS	20	1.0	105	75	14	4	M12	56	2	16	61	27	2
顶装	不锈钢	200	2.5	360	310	26	12	M24	274	3	32	284	220	2
顶装	ABS	200	0.6	320	280	18	8	M16	258	3	24	262	220	2

订货需知：
为了能更好的为您提供服务，请您根据您的实际情况，参照选型说明（未尽事项，请来电了解详情），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的专业人员将协助您选型或为您设计制造特殊的产品，请至少提供下列资料：工作压力、工作温度、介质名称、对材料的要求等。
