产品概述：
浓盐酸液位计是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置；其中磁翻板液位计是基本的一种产品，其余的各种产品都是在其基础上的延伸；在检测液位的同时我们赋予它们更多的实用功能。

产品原理：

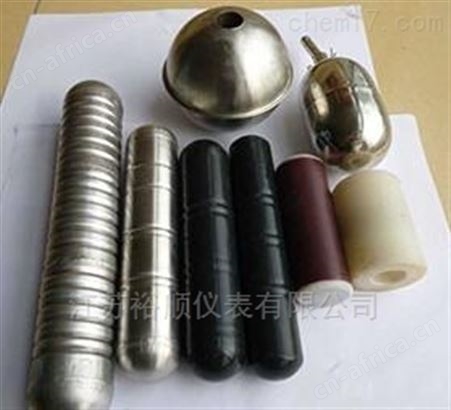

浓盐酸液位计它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

浓盐酸液位计选型主要特点：
1、适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大，不受贮槽高度的限制。
4、指示机构与被测介质隔离，密封性好，可靠性高，使用安全。
5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

浓盐酸液位计选型技术参数：
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.51090～2
3、介质粘度：≤0.0203Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA或开关量
11、接口法兰：PN4.0 DN25 HG20593（侧装式）

仪表配置说明：

配套仪表及附件内容
O	盲板法兰，不配排污阀
L	液位计底部配排污阀
	O	无液位报警开关
	H	高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
	L	低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
	B	高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
	G	高位报警开关，区域型报警AK-1型								附DF-1型转换言放大器壹台 PF113A插座壹只大功率继电器（单点：壹只，双点贰只）PF083A插座
	D	低位报警开关，区域型报警AK-1型
	Q	高位、低位报警开关全配，区域型报警AK-1型贰台
	S	高位和低位一体化型报警开关，区域型报警AK-2型
		O	无液位控制开关
		H	上限控制开关，单点干簧CK-1型
		L	下限控制开关，单点干簧CK-1型
		B	上限、下限控制开关全配，单点干簧CK-1型贰付
		W	上限、下限控制开关一体化，双点干簧CK-2型
		T	上限控制开关，霍尔型传感器CK-3型
		L	下限控制开关，霍尔型传感器CK-4型
		E	上限、下限控制开关全配，霍尔型传感器CK-3型贰付
		C	上限、下限控制开关一体化，霍尔型传感器CK-4型
			O	无远传变送器装置
			R	配LB型捆绑式变送器，输出二线制4-20mADC
			S	静压式远传变送器，（URS-100）输出二线制4-20mADC
				O	普通防水型
				B	本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
				Bd	隔爆型dⅡCT4
					O	不配远传显示仪表
					A	数字、光柱显示调节报警仪 XGTH-510（竖式）
					B	数字、光柱显示调节报警仪 XGTA-810（横式）
					C	数字显示调节报警仪 XMTA-810（横式）
					E	双光柱液位显示仪 XGH-202（竖式）
					D	智能型液位/容量（重量）显示调节仪XMT-620（横式）
							测量范围(mm)
								介质密度(g/cm³)
								-	D	开口常压容器
								-	□	工作压力(MPa)

硫酸液位计适用范围
普通型:适用于低、中、高压、无特殊防腐要求场合。
真空型:适用于超低、超高温、低、中、高压、无特殊防腐要求场合。
防霜型:适用于低温、低、中、高压、无特殊防腐要求场合。
地下型:适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
夹套型:适用于需保温或冷却，低、中、高压,无特殊防腐要求场合。
内衬里型:四氟或其它衬里，适用于特殊防腐要求的低、中、高压场合。
防腐型:PP或PVC材质、适用于常温、常压耐腐蚀场合。

浓盐酸液位计选型表如下:

测量范围	H＝500　800　1100　1400　1700　2000　2500　3000　4000　5000　6000......10000　 0－10000MM内由用户任意选择
指示精度	＋－5mm
介质密质	＞0.45g/cm3
介质密质差	＞0.15g/cm3
工作温度	－196~120摄氏度　　　120~300摄氏度(高温型)
介质粘度	＜1ST(10-4平方米/S）
连接法兰	（1）PN2，5，4.0MP时，法兰为JB/T82.2~94，DN25PN4.0可动凸面法兰。（2）PN6.3，10.0，16.0MPa时法兰为T82.2~94，DN25固定法兰。（3）PVC材料法兰JB/T82.1~94，PN1.0MPa,DN20。其他法兰标准(如HGJ，GB，ANSI等标准)请设计部门和用户注明。

安装使用与维护：
1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。
6、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。

输出形式	触点容量	工作寿命	报警精度	供电电源	环境温度
三常开三常闭开关信号	220VAC 2A	>10的五次方次	+-5mm	24VDC 220VAC 50HZ	-40~60摄氏度

液位远传装置

远传量程	0~10000mm(任意选用)	远传大距离	3Km
精度	+-10.0mm	负载电阻	250安(不包括导线电阻200安)
回差	+-10.0mm	供电电源	24V。DC，220V。AC，50HZ
输出信号	4~20mADC	环境温度	-40~60摄氏度
B出线口接头	内螺纹M20＊1.5

订货需知：
为了能更好的为您提供服务，请您根据您的实际情况，参照选型说明（未尽事项，请来电了解详情），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的专业人员将协助您选型或为您设计制造特殊的产品，请至少提供下列资料：工作压力、工作温度、介质名称、对材料的要求等。
