润滑油液位计选型分类
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动开关动作时，实现报警或限位控制。

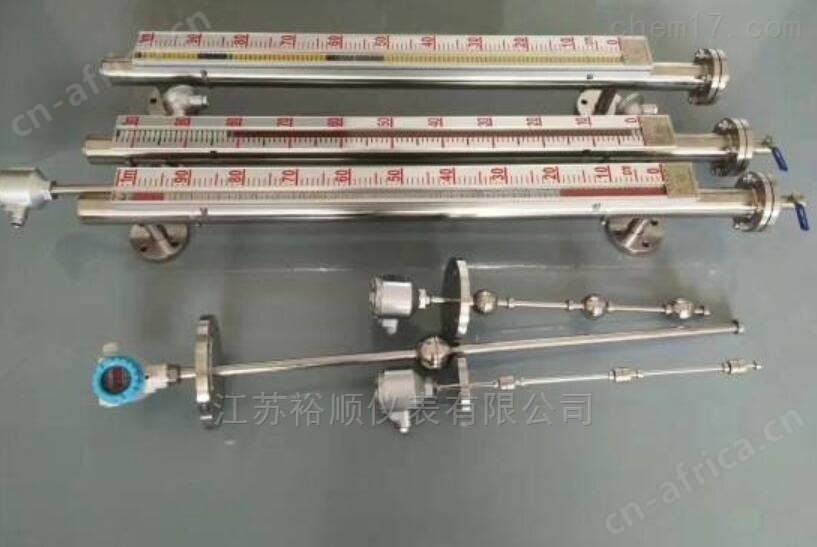

润滑油液位计主要结构：
（普通型），它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接，连接时中间加阀门，安装在一侧。它适用于在不需要保温或冷却，且介质对奥氏体不锈钢的场合。
⑵（保温型），它的结构在（1）型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需要的温度。
⑶（侧顶型），它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成，显示位置为侧面顶部，适于高温、高粘稠介质或侧开孔容器。
⑷（顶装型），它是有面板框、顶装本体组件、导向管、浮球等部件组成，显示位置为顶部，适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
⑸（抽真空型），它的结构在⑴型的基础上增设真空管，使液位计本体与外界隔离，适用于保温、加热、隔热、降温等场合。
⑹（衬四氟型），它的结构是在⑴型的基础上内衬聚四氟乙烯，适用于常温、常压耐腐蚀性场合。
润滑油储罐液位计技术优点：
润滑油储罐液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性能。
其特点十分显著：
1.设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长年在户外安装使用；
2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是隔离的；
3.工作压力范围宽，耐压从真空到42MPa；
4.工作温度范围宽，适用于从-190～+450℃；
5.广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；
6.各型号均可选配无源自保持ON/OFF报警开关，实现高低液位自动控制或报警；
7.各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。
8.防爆等级：符合ExibⅡCT5要求。
润滑油液位计选型指标:
1、量程范围（mm）：测量范围：300~18000mm
2、介质密度（g/cm3）：0.5～2
3、介质粘度：≤0.02Pa.S
4、工作温度℃：-40～350
5、工作压力：≤2.5MPa（普通型）
≤10.0MPa（高压型）
≤32.0MPa（超高压型）
≤2.5MPa（防腐型）
6、测量精度（mm）：≤±10
7、安装方式：侧装磁翻板液位计、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA或开关量
11、接口法兰：根据化工部、机械部及美制标准，可以结合用户的需要特殊定制。
注：当润滑油液位计安装受环境影响，空间位置L1<300订货时应明显提出。
8.防爆等级：符合ExibⅡCT5要求。
技术参数：
●测量范围：300～15000mm
●准确度：±5mm，±10mm
●翻柱直径：10mm,16mm
●工作压力：≤2．5Mpa(2.5MPa以上可另行设汁)
防腐型≤0．6Mpa
●介质密度：≥0．45g／cm3
●介质密度差：≥0.15g／cm3(测量界位)
●介质温度：-20℃+250℃(特殊要求可达450℃)
●介质粘度：≤0.4Pa·S，对于粘度大的介质或温度
低时易结品的介质，可根据用用户要求选
用加热型夹套式液位汁。
●环境振动：频率≤25Hz，振幅≤0．5mm
●跟随速度：≤0.08m/s
●本厂出厂连接法兰尺寸：DN25，PNl.0(公制管)
●连按法兰：采用化工部1998年颁布的
HG20592～20635-97法兰标准，若采
用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。
对于高压型磁翻柱液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
润滑油液位计规格型号：
| 结构特点 | 接液材质 | 测量范围 | 适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
温度 | 压力 | 密度 | 粘度 | DN | PN | 基本 | 加长 | ||||
c10 | 标准型 | 1Cr18Ni | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 | 6 | 5 |
C11 | 高压型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 | 6 | 6 | |
C12 | 高温型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 | 6 | 6 | |
C13 | 低温型号 | 300- | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7.5 | |
C14 | 液氨、液 | 300- | -20 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
C15 | 耐腐型 | 00Cr17Ni14Mo2 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
C16 | 防腐型（ | PP | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C17 | 防腐型（ | U-PVC | 300- | 20 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C18 | 防腐型 | ABS | 300- | -20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
C19 | 防腐型（ | PP | 300- | -20 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
C20 | 防腐型 | PE | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
C21 | 蒸气夹套 | 1Cr18Ni9Ti | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
C22 | 高粘度 | 0Cr18Ni9 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
C23 | 食品专 | 1Cr18Ni9Ti | 300- | -20 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
配套仪表及附件内容
配套仪表及附件内容 | ||||||||||
O | 盲板法兰，不配排污阀 | |||||||||
L | 液位计底部配排污阀 | |||||||||
| O | 无液位报警开关 | ||||||||
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | ||||||||
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | ||||||||
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | ||||||||
| G | 高位报警开关，区域型报警AK-1型 | 附DF-1型转换言放大器壹台 | |||||||
| D | 低位报警开关，区域型报警AK-1型 | ||||||||
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | ||||||||
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 | ||||||||
|
| O | 无液位控制开关 | |||||||
|
| H | 上限控制开关，单点干簧CK-1型 | |||||||
|
| L | 下限控制开关，单点干簧CK-1型 | |||||||
|
| B | 上限、下限控制开关全配，单点干簧CK-1型贰付 | |||||||
|
| W | 上限、下限控制开关一体化，双点干簧CK-2型 | |||||||
|
| T | 上限控制开关，霍尔型传感器CK-3型 | |||||||
|
| L | 下限控制开关，霍尔型传感器CK-4型 | |||||||
|
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | |||||||
|
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | |||||||
|
|
| O | 无远传变送器装置 | ||||||
|
|
| R | 配LB型捆绑式变送器，输出二线制4-20mADC | ||||||
|
|
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | ||||||
|
|
|
| O | 普通防水型 | |||||
|
|
|
| B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 | |||||
|
|
|
| Bd | 隔爆型dⅡCT4 | |||||
|
|
|
|
| O | 不配远传显示仪表 | ||||
|
|
|
|
| A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | ||||
|
|
|
|
| B | 数字、光柱显示调节报警仪 XGTA-810（横式） | ||||
|
|
|
|
| C | 数字显示调节报警仪 XMTA-810（横式） | ||||
|
|
|
|
| E | 双光柱液位显示仪 XGH-202（竖式） | ||||
|
|
|
|
| D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | ||||
|
|
|
|
|
|
| 测量范围(mm) | |||
|
|
|
|
|
|
|
| 介质密度(g/cm3) | ||
|
|
|
|
|
|
|
| - | D | 开口常压容器 |
|
|
|
|
|
|
|
| □ | 工作压力(MPa) | |
订货需知：
为了能更好的为您提供服务，请您根据您的实际情况，参照选型说明（未尽事项，请来电了解详情），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的专业人员将协助您选型或为您设计制造特殊的产品，请至少提供下列资料：工作压力、工作温度、介质名称、对材料的要求等。
