氨水罐远传液位计工作原理
氨水储罐液位计是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置;其中YS-UHZ型侧装式磁翻板液位计是基本的一种产品,其余的各种产品都是在其基础上的延伸;在实际使用中我们根据客户的实际使用情况延伸了多种磁翻板液位计。
氨水储罐液位计特点
①无泄漏、耐腐蚀、使用安全可靠;
②结构简单、维修量小,使用寿命长;
③液位容易观看,特别适于远距离监视,气红液绿,一目了然;
④中心距可以任意尺寸,不受玻璃板、石英管长度限制。
氨水储罐液位计选型参数要求
氨水储罐液位计在选择侧装式磁翻板液位计请提供具体参数:例如1、介质(温度,压力,密度)2、长度(法兰中心距)3、法兰标准4、有没有特殊要求(远传/报警/电伴热/防腐)等。

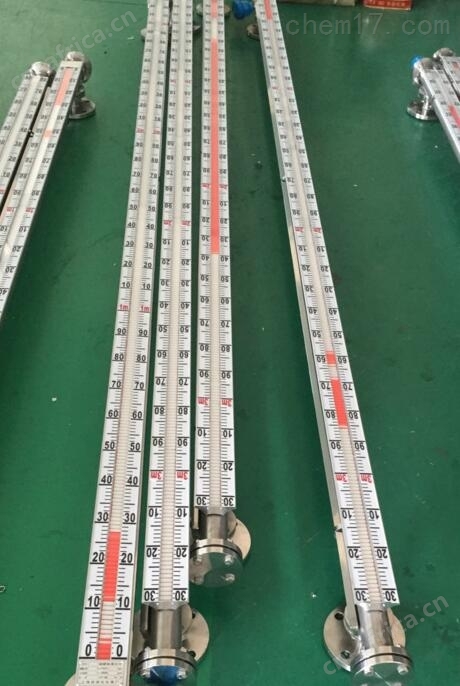

在您选用此产品前我们先将侧装式磁翻板液位计的工作原理作一简单的介绍。它有一容纳浮球的腔体我们称其为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。
控制型是在翻板液位计的基础上增加了磁控开关,在监测液位的同时磁控开关信号可用于对液位进行控制或报警;远传型是在翻柱液位计的基础上增加了4~20mA变送传感器,在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。
氨水罐远传液位计使用:
1、配套仪表及附件详细内容具体见相应仪表附件说明书。
配套仪表及附件内容 | ||||||||||
O | 盲板法兰,不配排污阀 | |||||||||
L | 液位计底部配排污阀 | |||||||||
| O | 无液位报警开关 | ||||||||
| H | 高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除 | ||||||||
| L | 低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除 | ||||||||
| B | 高位、低位报警开关全配,有记忆功能AK-3型和AK-4型 | ||||||||
| G | 高位报警开关,区域型报警AK-1型 | 附DF-1型转换言放大器壹台 | |||||||
| D | 低位报警开关,区域型报警AK-1型 | ||||||||
| Q | 高位、低位报警开关全配,区域型报警AK-1型贰台 | ||||||||
| S | 高位和低位一体化型报警开关,区域型报警AK-2型 | ||||||||
|
| O | 无液位控制开关 | |||||||
|
| H | 上限控制开关,单点干簧CK-1型 | |||||||
|
| L | 下限控制开关,单点干簧CK-1型 | |||||||
|
| B | 上限、下限控制开关全配,单点干簧CK-1型贰付 | |||||||
|
| W | 上限、下限控制开关一体化,双点干簧CK-2型 | |||||||
|
| T | 上限控制开关,霍尔型传感器CK-3型 | |||||||
|
| L | 下限控制开关,霍尔型传感器CK-4型 | |||||||
|
| E | 上限、下限控制开关全配,霍尔型传感器CK-3型贰付 | |||||||
|
| C | 上限、下限控制开关一体化,霍尔型传感器CK-4型 | |||||||
|
|
| O | 无远传变送器装置 | ||||||
|
|
| R | 配LB型捆绑式变送器,输出二线制4-20mADC | ||||||
|
|
| S | 静压式远传变送器,(URS-100)输出二线制4-20mADC | ||||||
|
|
|
| O | 普通防水型 | |||||
|
|
|
| B | 本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅 | |||||
|
|
|
| Bd | 隔爆型dⅡCT4 | |||||
|
|
|
|
| O | 不配远传显示仪表 | ||||
|
|
|
|
| A | 数字、光柱显示调节报警仪 XGTH-510(竖式) | ||||
|
|
|
|
| B | 数字、光柱显示调节报警仪 XGTA-810(横式) | ||||
|
|
|
|
| C | 数字显示调节报警仪 XMTA-810(横式) | ||||
|
|
|
|
| E | 双光柱液位显示仪 XGH-202(竖式) | ||||
|
|
|
|
| D | 智能型液位/容量(重量)显示调节仪XMT-620(横式) | ||||
|
|
|
|
|
|
| 测量范围(mm) | |||
|
|
|
|
|
|
|
| 介质密度(g/cm3) | ||
|
|
|
|
|
|
|
| - | D | 开口常压容器 |
|
|
|
|
|
|
|
| □ | 工作压力(MPa) |

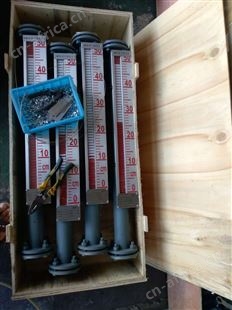

2、为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不,可用校正磁钢将其有吸顺,仪表即可正常工作。
3、液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。
4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。
5、液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
维护:
1、液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
2、根据介质情况,可定期清洗主导管,清洗管内沉积杂质。
3、对液体进行清洗或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!
4、对低温型及液化气型产品,液位计主体采用真空夹套保温,安装使用过程中注意不要把夹套破坏,以免影响产品质量。
