顶装式-甲醇液位计地下型-江苏裕顺仪表有限公司

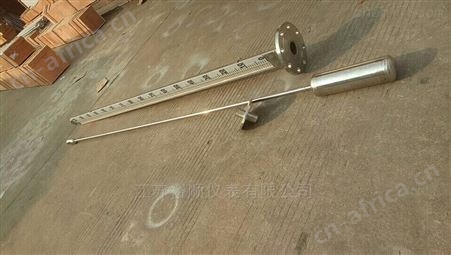

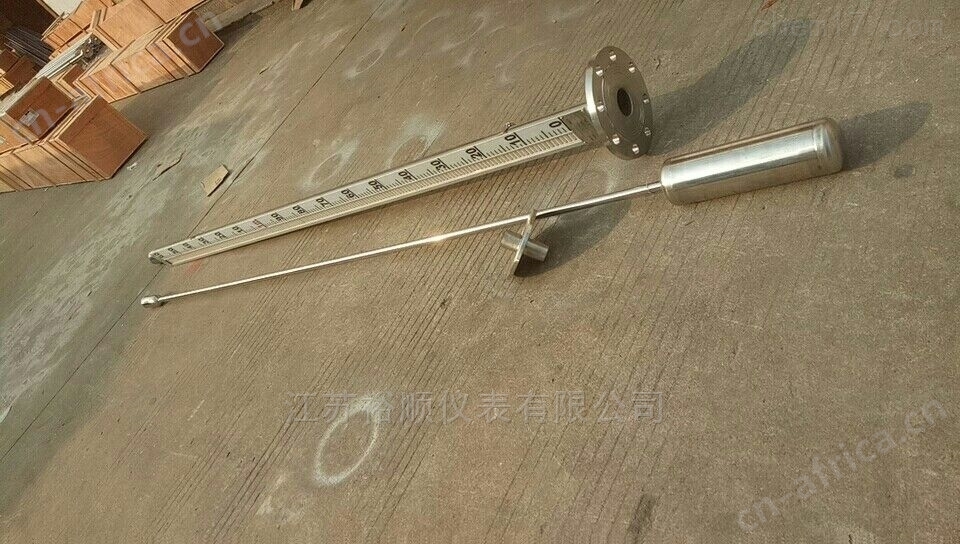

甲醇液位计地下型适用于埋地式或顶部开孔贮槽、介质窜动不大的场合，采用顶装安装方式。

甲醇液位计地下型工作原理

顶装式磁性液位计是根据浮力原理和磁钢的磁性耦合作用研制而成，当被测容器内的液位升降时带动浮球，并通过与之相联的连杆上端的永jiu磁钢，经磁耦合传递到现场指示器、当液位上升时翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红色分界处为容器内介质液位的实际高度，从而实现液位指示。

顶装式磁性液位计的盲区：

液位计在测量液位时，由于结构上的原因，存在一定的盲区值(力中的N)读数时需补偿，对于不同的介质密度，本厂设计的浮子长度是不一样的，故盲区的高度也不一样，用户在订购液位计时应了解这一点，以便正确使用和维修。盲区与液体介质密度关系表(见下表)

液位计底部沉筒距			典型液体介质示例
侧装式 C	顶装式 D	密度（ g/cm 3 ）	典型液体介质示例
600	650	0.50~0.60	液化石油气乙烯乙烷
300	400	0.61~0.74	汽油丁二烯
250	380	0.75~0.85	甲醇二甲苯轻油乙醇
220	350	0.86~0.99	丙酮氨水粗苯啤酒重油牛脂乙苯
200	350	1.00~1.10	水醋酸樟脑油
170	330	1.11~1.25	盐酸焦油硝基苯 FR22 *
160	300	1.26~1.39	液碱麦芽糖 20% 稀硫酸
150	250	1.40~1.59	稀硫酸浓硝酸 FR-12
120	200	1.60~2.00	98% 硫酸发烟硫酸高氯酸溴水溴水磷酸氟油

技术参数

●测量范围：大4000mm
●工作压力：2．5MPa
●工作温度：-20～200℃
●介质密度：
T1型：0.65～2.Og/cn
T2型：0．5—2．OR／cm3
●过程连接：
T1型：DNl00，PN1.0或PN2.5凸面
T2型：DNl50，PN1.0或PN2.5凸面
●材质：顶导管：304或316L
●浮子：钛
1、在容器不适宜侧面开孔或观察液位不方便的情况下，在容器的上部和下部都可以安装液位计；
2、适用于粘度较大的液体介质。
3、观察指示器的方向可任意改变。

顶装式磁翻柱液位计的结构形式

顶装式磁翻柱液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。

1、上部分为液位计的主测量管，管外固定显示面板用于指示液体的液位，这部分被安装在容器的顶部，通过法兰与容器的法兰连接；
2、下部分为导筒部分，导筒内浮子通过连杆与上部测量管内的磁性浮球连成一体，当液位变化时，浮子带动磁钢在导筒内上下移动，利用磁耦合原理驱动显示面板内的翻片翻转指示出液位，并可实现远距离传送和自动控制。

顶装式磁翻柱液位计的安装尺寸

安装形式内容		顶装式
安装间距	不锈钢	500-2500(mm)
(测量范围)	ABS、PPR
工作压力		0.6,1.6,2.5MPa
介质密度		>0.76g/cm3
法兰连接	不锈钢	法兰200-25(DN200PN1.6)
	ABS	法兰200-6(DN200PN0.6)
主体材料		ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度		-40～100℃(ABS、PP-R：-40～80℃)
环境温度		-40～+70℃
示值误差		±100mm
介质粘度		≤1st(10-4m2/s)
上、下限开关输出		1、控制灵敏度：10mm
		2、输出接点容量：AC220V2A
		3、接点寿命：5×104次
		4、防爆特征：iaIICT4本质安全型
电远传、连续显示		1、精度：±1.5%
		2、输出负载：750Ω
		3、输出信号：0～10mA输出，220VAC/4～20mA输出，24VDC
		4、防爆特征：iaIICT4本质安全型

顶装式磁板液位计在安装时需要注意的问题：
顶装式磁翻板液位计与罐体的连接部分一般是选配DN80或DN100的法兰连接，如何觉得牢固性不够可以根据实际情况选配更大规格的连接法兰。一般情况下DN80和DN100就够用。顶装式磁翻板液位计在安装高度较高达到4到5米时，建议在两边增加固定拉索，可以保证仪表在有较恶劣的测量环境中，比如现场震动较大，或有时遭遇碰撞的情况下，不受到损坏。
