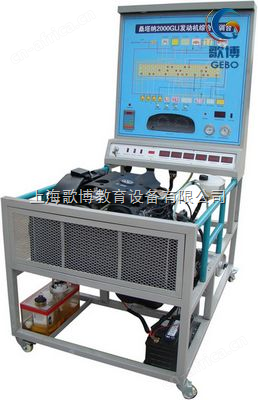

桑塔纳电控发动机实训台功能：

1、满足电控发动机调试、运行、检测等全过程需要；

2、通过调试、运行、检测全面系统展示控制系统的工作原理。通过智能故障的设置和检测使教师更有效的实现教学功能。更形象地满足学生实际的教学操作需要。

桑塔纳电控发动机实训台技术参数：

1、发动机工作正常，运转平稳，加速有力。

2、各传感器执行件均齐全。

3、数字显示表显示各传感器变化值。

4、指针式压力表显示燃油压力。

5、指针式真空表显示真空压力。

6、喷油器喷油LED灯显示。

7、外接电脑板端子，可用仪器检测电压信号。

8、微机控制故障设置器， 设置各传感器和执行器故障。

9、面板设有发动电路图（彩色），仪表显示各发动机传感器有效信号。

10、直观反映各种故障设置时对发动机性能的影响。

11、检测发动机安装情况，观测发动机各参数的运行情况；

12、配合仪器仪表进行检测，读取数据；

13、实验台由相对独立的翻转拆装台和操纵控制台；

产品配置：

1、采用桑塔纳2000发动机总成、电控系统（闭环控制）、ECU、蓄电池、起动系、充电系、冷却系、燃油供给系、排放系统、空气滤清器、操作控制台、测量面板、故障设置盒、发动机移动支架；

2、采用原厂发动机的附件：包括发电机、起动机、蓄电池和散热风扇以及电控单元、ECU、全部传感器、执行器与全车线束，继电器盒总成，仪表总成，散热器总成，油箱总成，碳罐总成，消音器总成，各种传感器和执行器均有效。

3、操作控制台：用于起动和关闭发动机，用手动油门对发动机转速进行调节；

4、测量面板：利用万用表、示波器在测量面板的测量孔上测量信号或波形，也可以使用示波器测量发动机传感器或执行器波形；

5、故障设置系统：便于对发动机电控系统进行诊断，故障查找及排除。

6、诊断插座: OBDII诊断插座安装在实训台上,可以将诊断仪连接到诊断插座上对发动机电控系统进行诊断。

7、实训台控制柜采用1.5mm以上厚度的冷板制作，表面喷塑处理，面板采用喷绘亚膜，配有万向脚轮。

装备

1500×1000×1600mm
