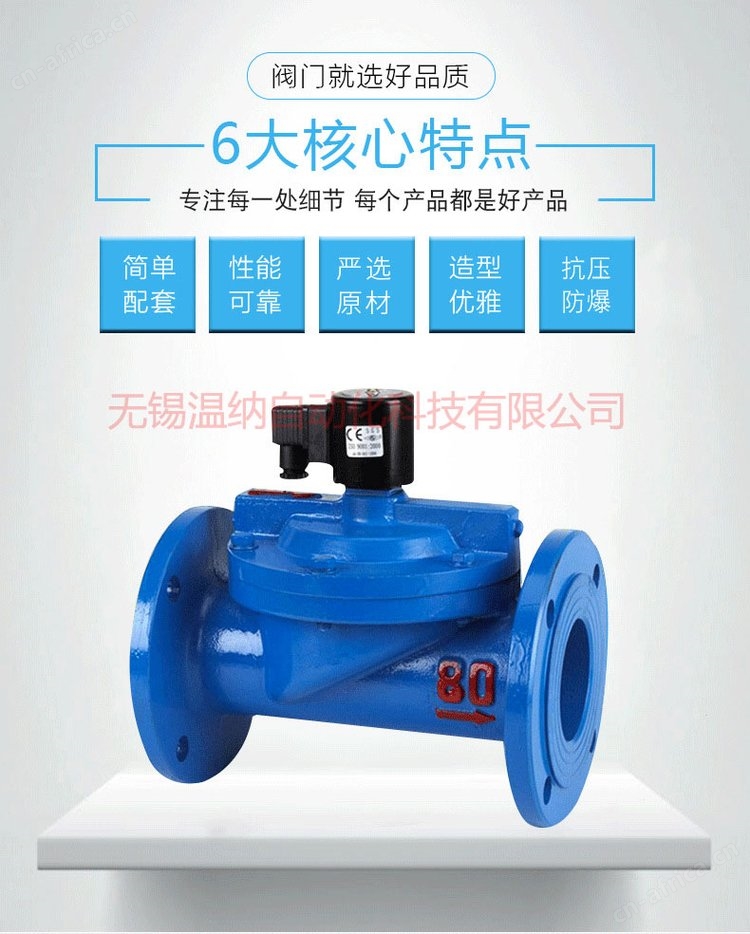

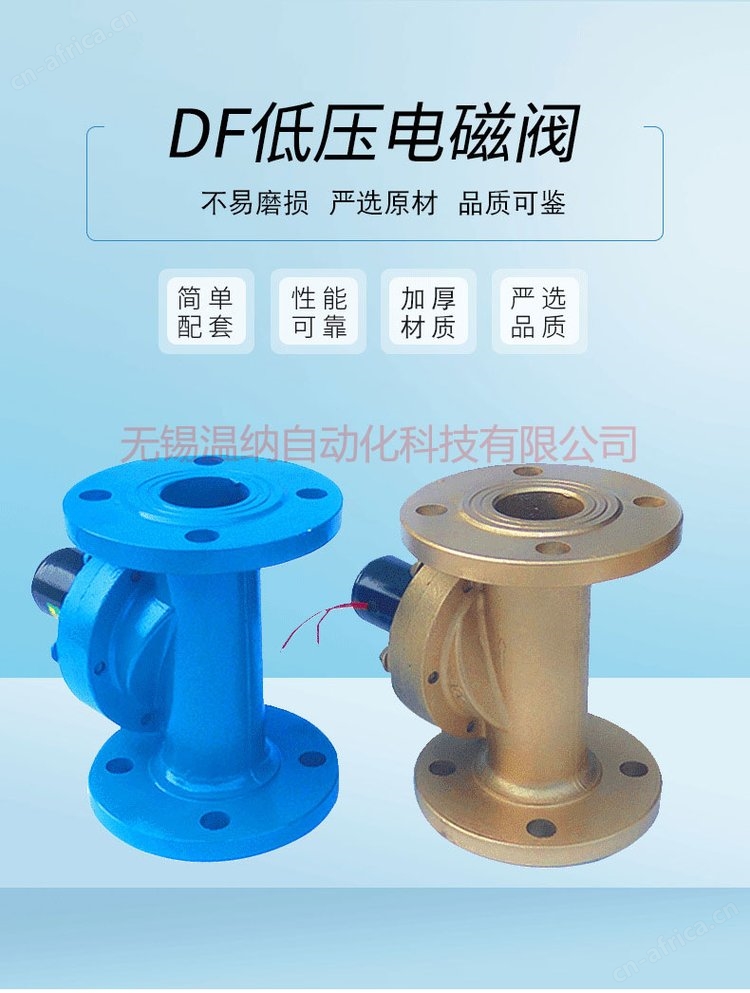

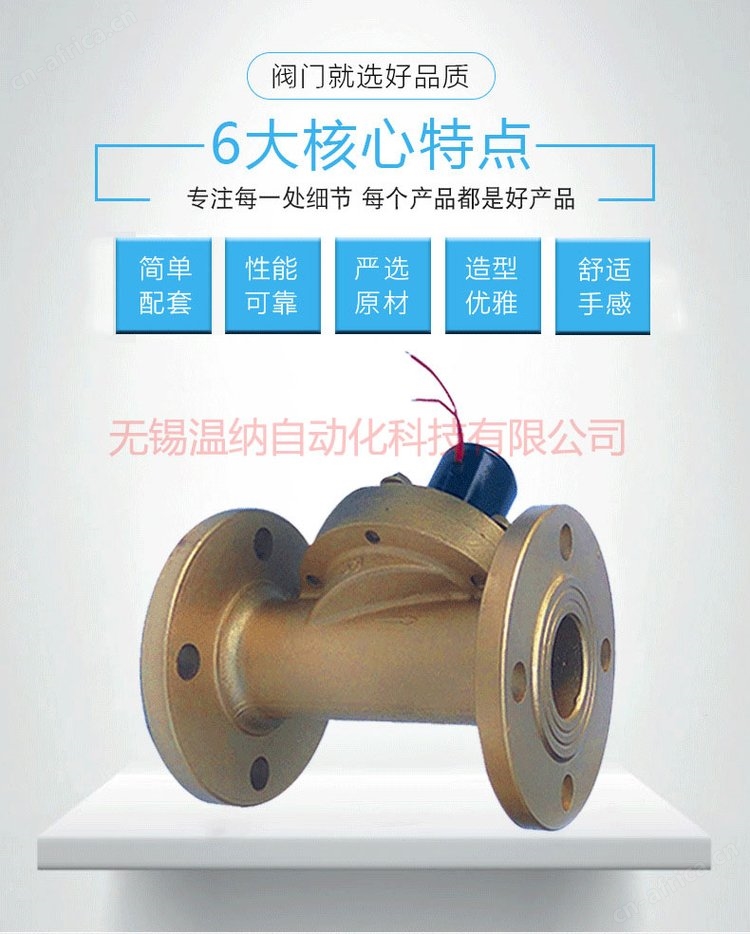

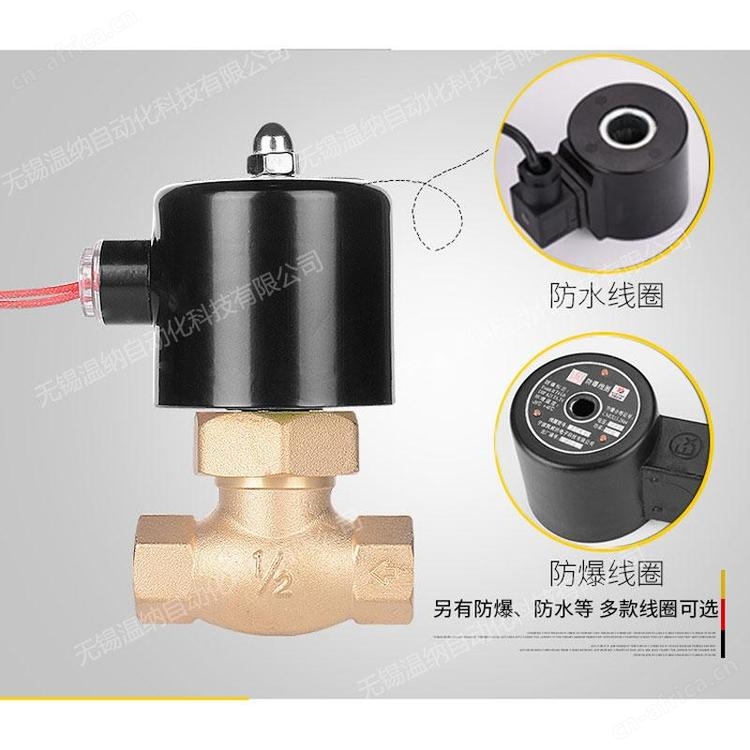

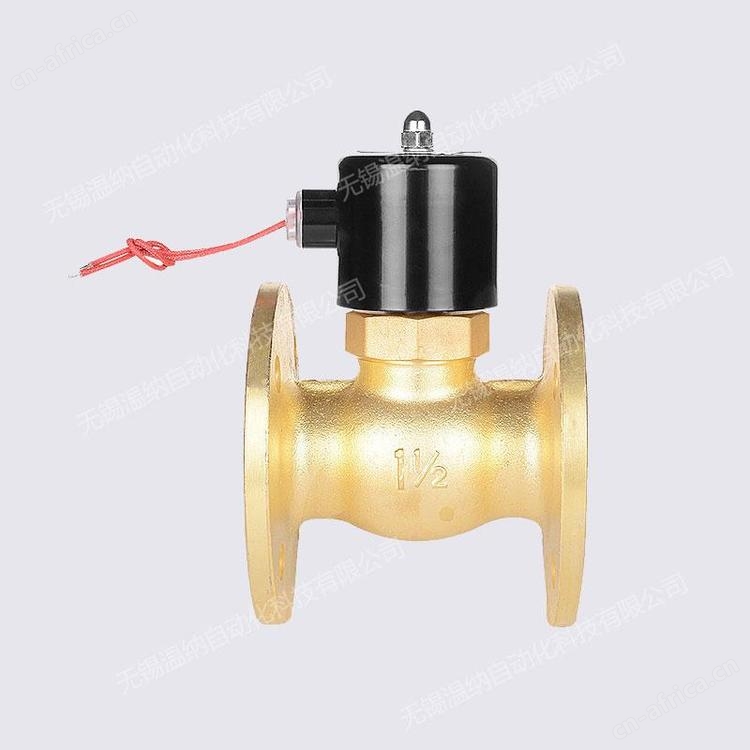

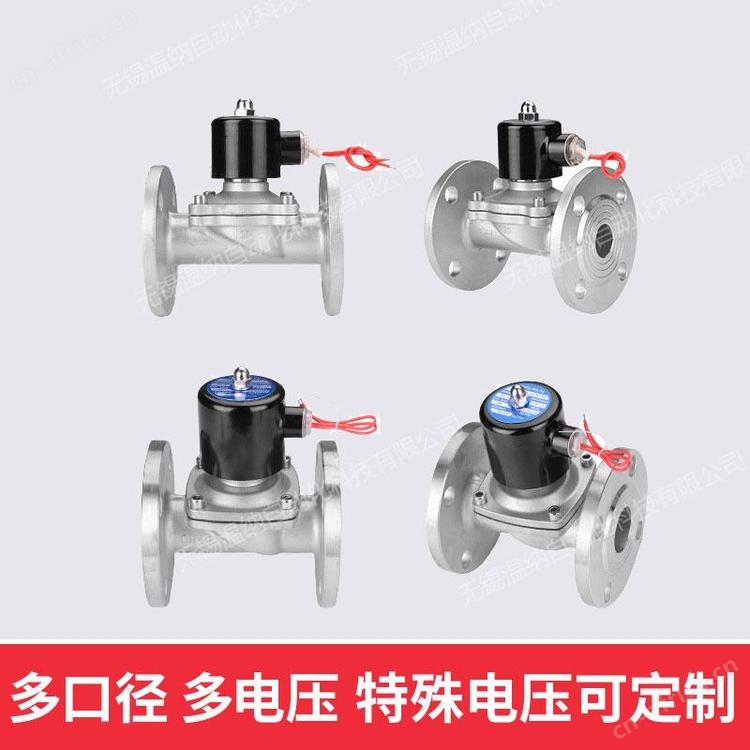

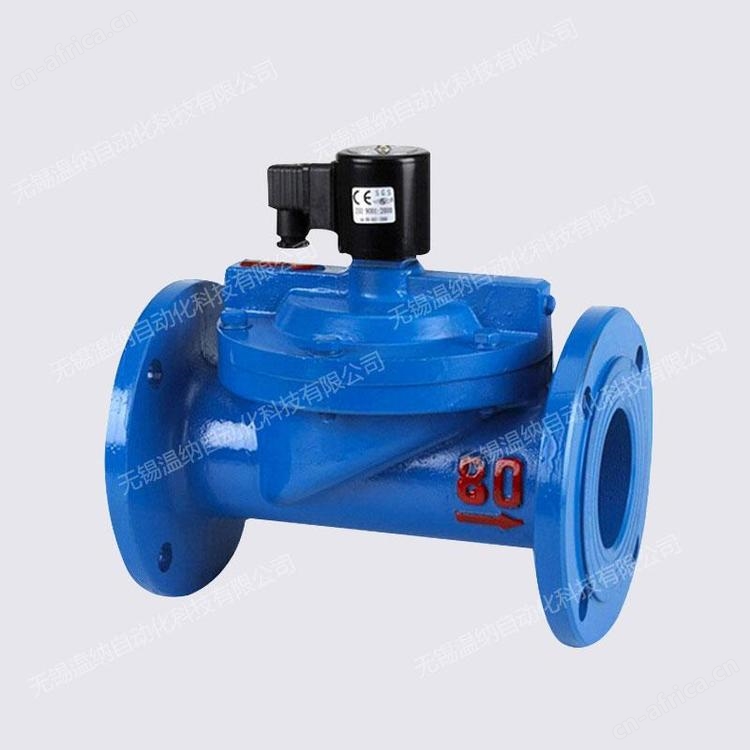

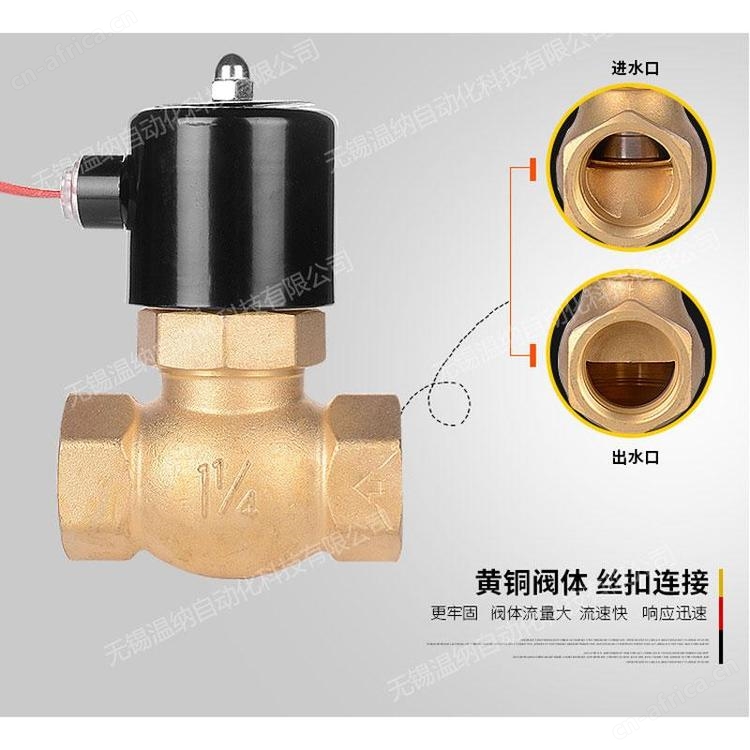

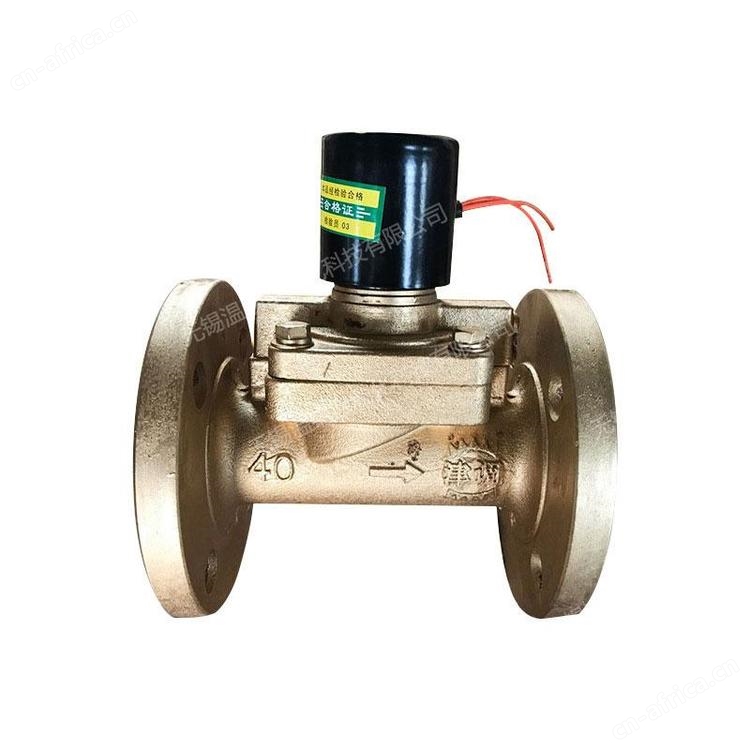

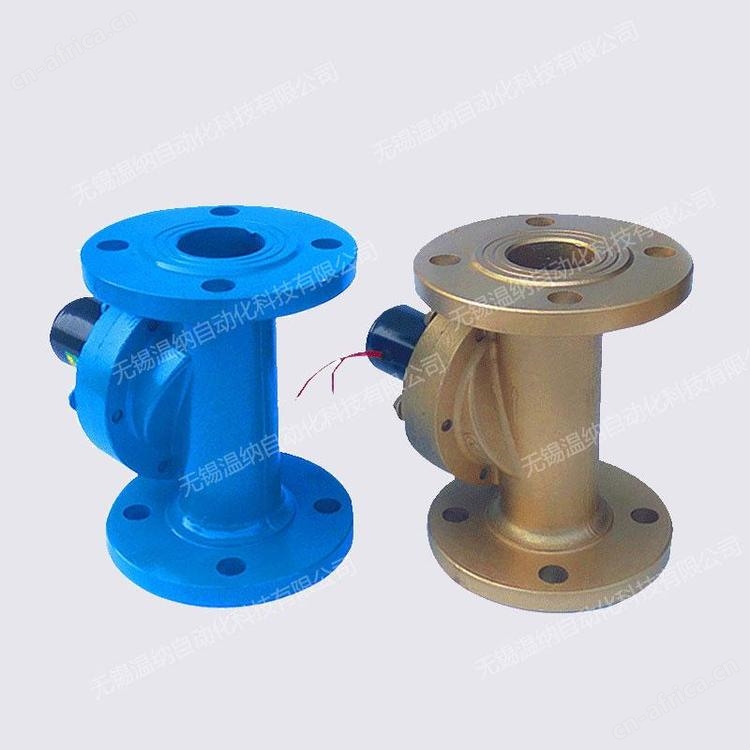

DF-15,DF-20,DF-25,DF-32温纳电磁阀,电磁水阀

DF-150F,DF-200F,DF-250F,DF-300F温纳电磁阀,电磁水阀

一、产品用途
该系列电磁阀是利用电磁力的作用，来实现阀门通断的二位二通式自动阀。是实现压缩空气，净水及粘度不大无悬浮物无 性介质的各种气液体管路自动控制的基础元件。可广泛用于机械、冶金、电力、化工、纺织、石油、轻工、交通、科研等部门的自动化控制系统中。

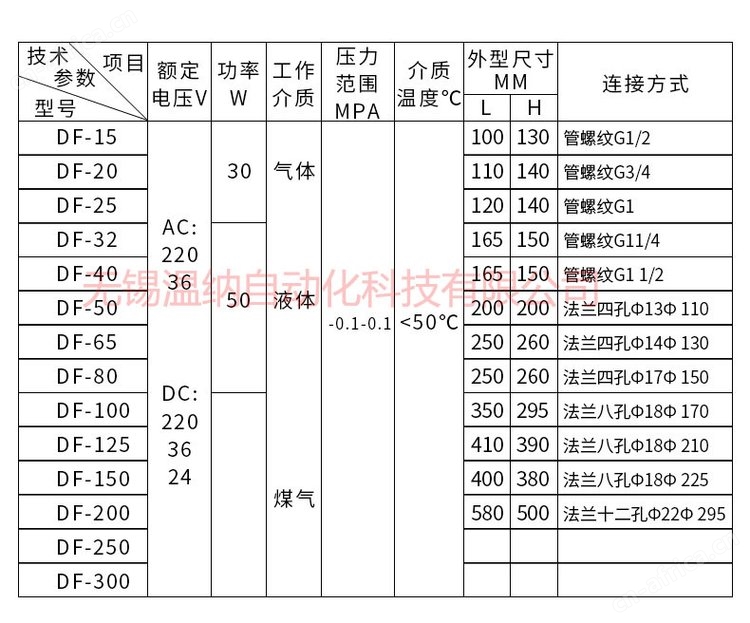

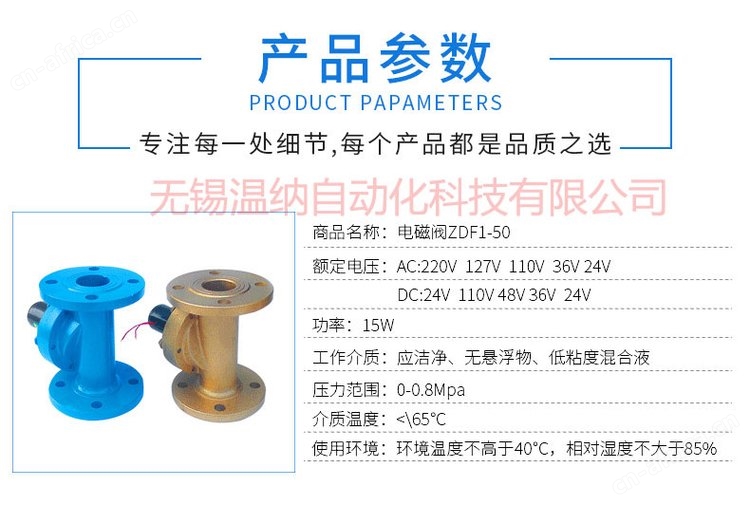

二、技术规范
（2）工作介质
压缩空气、净水、油及粘度不大、无浮物、无 性的其他气体及液体。
（3）使用环境
温度不超过40℃相对温度不大于85%，无强烈震动和冲击。
（4）电压变化
该阀可保证额定电压+5-10%的情况下正常工作。

三、工作原理
该系列电磁阀是采用先导自控式结构，结构紧凑，体积小，动作可靠，密封性能优良，便于使用及维修。
当线圈通电后，即形成磁场，在磁场的作用下吸起铁芯，打开先导阀口，由于进口端的节流孔小于先导阀口，此时，橡胶膜片上部压力减小，在工作介质的作用下，将主阀开启，形成通路，断电后，动铁芯靠弹簧力等复归，关闭先导阀，膜片上部压力增大，靠压差作用，立即关闭主阀。

四、安装使用
（1）电磁阀应沿水平线方向垂直安装，安装时注意阀体箭方向，箭头指向为介质流向。
（2）使用条件须与相关数据相符。
（3）为保证电磁阀运行，在阀前管路上应安装过滤器，并建议安装旁路装置。
（4）在正常试用下应定期检查。
（5）如有 订货可生产常开式（即断电开启）。型号HKFQ型。工作压力0.1-0.6Mpa。

五、包装
（1）说明书一份合格证一份；塑料袋包装。
（2）运输包装。木箱、纸箱。

六、订货须知
在订货时注明下列各项
（1）型号、通径、电源电压，工作介质，介质压力及温度。
（2）需要数量，如有 要求在订货时提出协商。
