XHG-1×800-XHG-1×800回转式格栅清污机蓝宝石环保厂家-南京蓝宝石环保设备有限公司

XHG-1×800回转式格栅清污机蓝宝石环保厂家

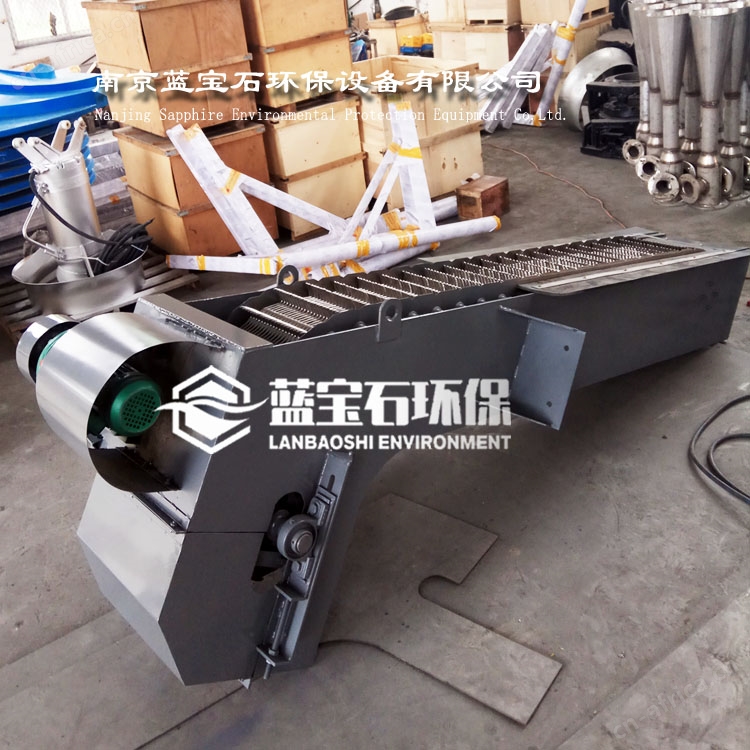

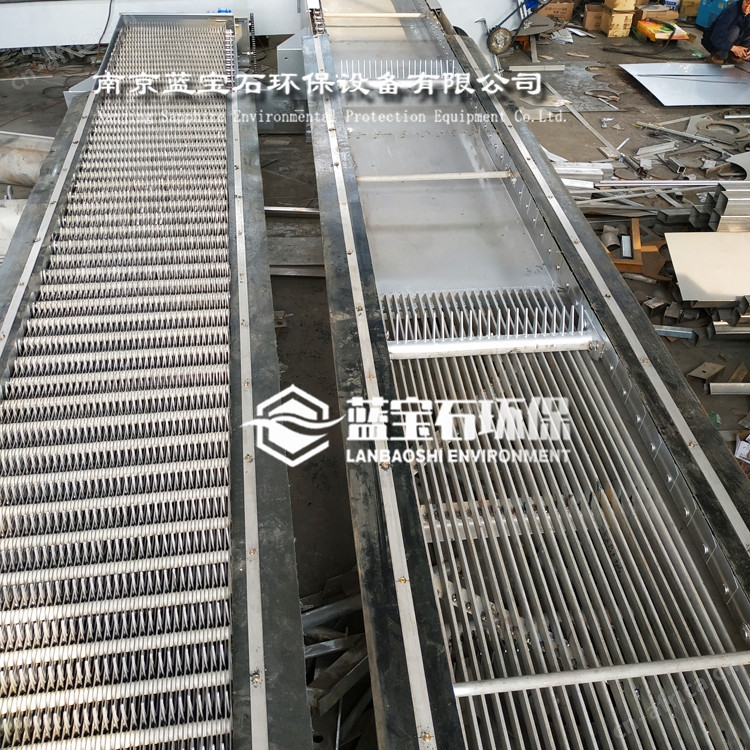

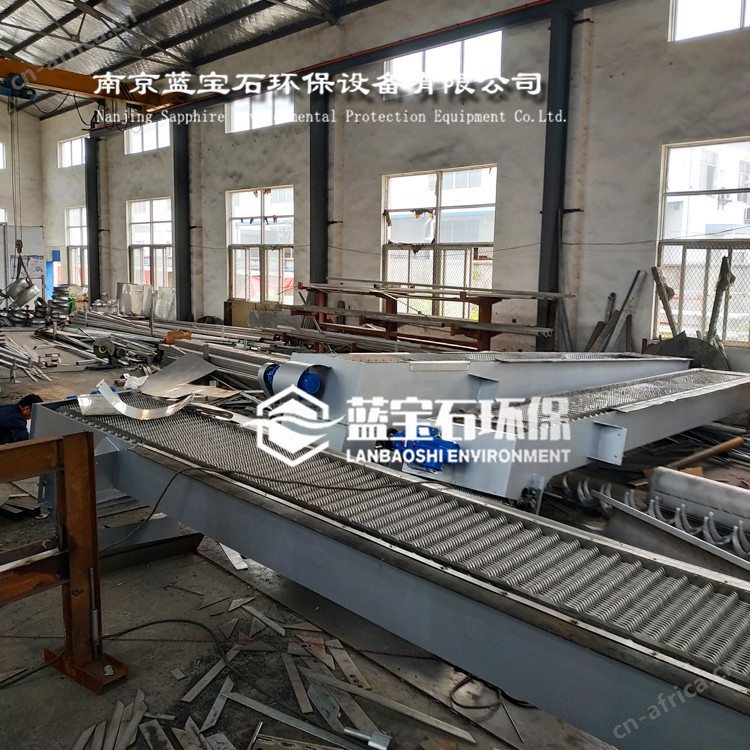

二、格栅除污机主要结构与工作原理  回转式格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。

1、格栅除污机要结构
   (1) 格栅本体为整体式结构，在专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也可简化现场安装工作量。
   (2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。
   (3) 链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免卡阻现象。
   (4) 传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置（剪切销），有效防止因超负荷对电机减速机造成损伤。并配置防护罩，拆装方便。
   (5) 除污耙齿采用两种形式，一种为长耙，另一种为短耙。长耙捞渣量大，短耙捞耙干净。
   (6)本机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。
2、工作原理  齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。  控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机。在无人看管下照样进行工作。

格栅除污机电器控制系统

格栅的开停由时间继电器或液位差控制开停，现场设有手动控制开关，控制箱配套有以下功能：电机保护空气开关、接触器、热继电器、起停控制按钮、起停指示灯、转换开关、紧急停车按钮、故障报警指示灯，并预留有PLC控制接口。
（1）控制箱防护等级IP55，户外型，用于设备的配电和运行控制。
（2）控制箱设有短路、过电流、欠电压、过载保护装置。
（3）控制箱远程控制必须满足电气接口的要求。
（4）螺旋输送压榨机与格栅除污机联动。
（5）电气元件采用施耐德产品。
