产品名称：D9E41W防爆电动不锈钢硬密封蝶阀

：

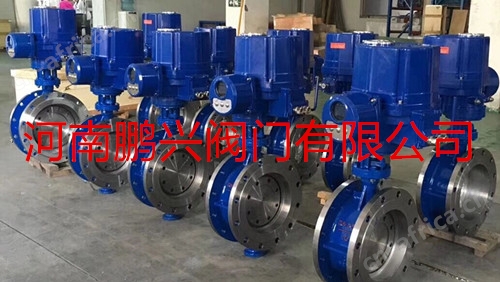

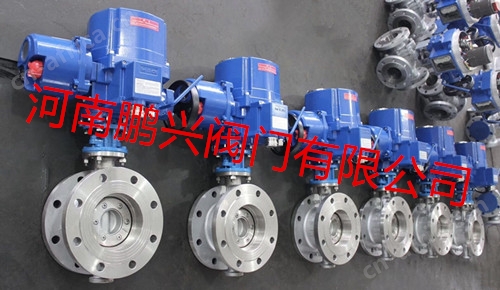

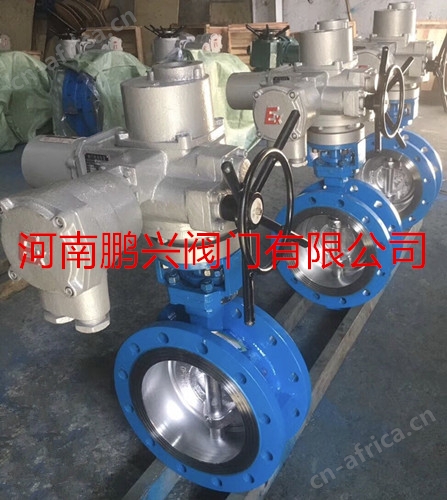

防爆电动不锈钢硬密封法兰蝶阀FBD941W防爆电动不锈钢硬密封蝶阀D9E41H防爆电动不锈钢法兰蝶阀/防爆电动不锈钢三偏心硬密封蝶阀/防爆电动不锈钢三偏心法兰蝶阀/防爆电动不锈钢法兰式蝶阀/防爆电动不锈钢法兰硬密封蝶阀是由角行程的电动执行机构和蝶阀组成，为多层次金属三偏心硬密封结构，采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。电动硬密封蝶阀解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能理想的目的。接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。电动硬密封蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。电动硬密封蝶阀是调节流量和截断流体的理想装置。

特点：

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。

2、本蝶阀采用不锈钢"U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。

3、本蝶阀的三维偏心距，经过严格的计算，"U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。

4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

5、本蝶阀结构，"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。

6、可耐高温、耐低温、耐腐蚀性。

零部件材料：

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316
3	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
5	压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定销	25、35、45
7、8	上、下阀轴	2Cr13、304、316、316L
9	上轴套	铜合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料压盖组件	HT200、WCB、CF3、CF3M、CF8、CF8M

技术参数：

公称通径DN(mm)	50~1200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	选配PSQ、HQ、361RS等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器参数：

执行器类别	精小型执行器参数	防爆电动执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有*防腐功能
采用的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。

性能规范：

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸汽、煤气、油品等

连接尺寸：

公称通径(DN)	主要尺寸				法兰尺寸
	L	L1	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
