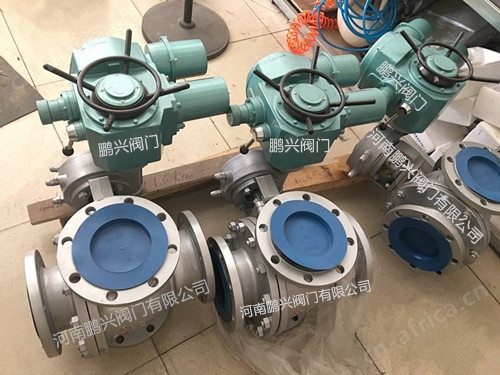

电动四通换向球阀
主要外形及连接尺寸：
公称压力PN | 公称通径DN | 尺寸(mm) | ||||||||
L | L0 | D | D1 | D2 | b | z-φd | H1 | A | ||
1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 | 16 | 4-ф18 | 205 | 根据配置 |
65 | 320 | 160 | 185 | 145 | 120 | 18 | 4-ф18 | 245 | ||
80 | 320 | 160 | 200 | 160 | 135 | 20 | 8-ф18 | 305 | ||
100 | 370 | 185 | 220 | 180 | 155 | 20 | 8-ф18 | 340 | ||
125 | 510 | 255 | 250 | 210 | 185 | 22 | 8-ф18 | 42 | ||
注意事项：
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时必须给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请务必确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
结构特点：
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。

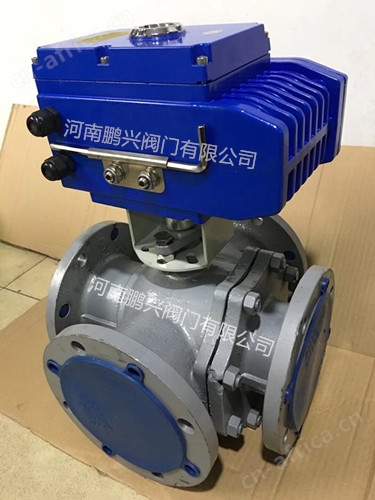

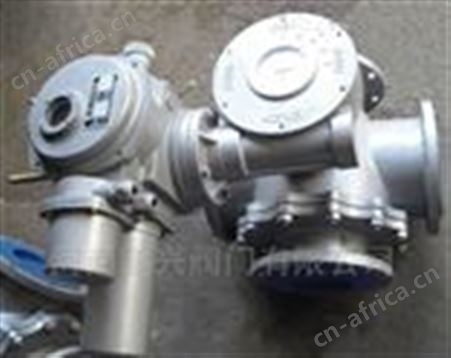

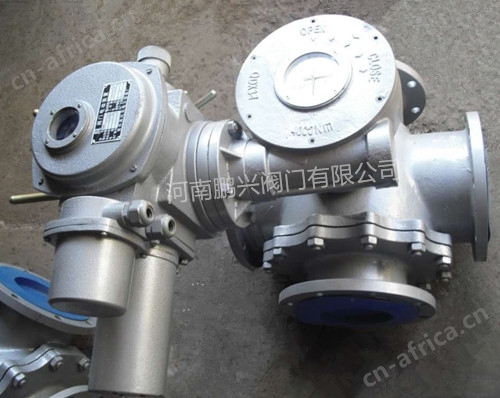

电动四通换向球阀
流向原理图：
如图：“LL’’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
|

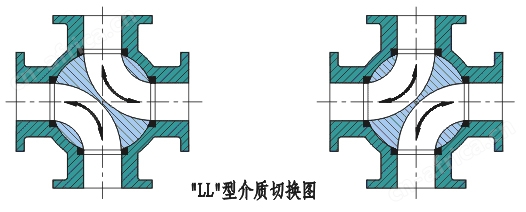

“LL”型介质切换图 |
