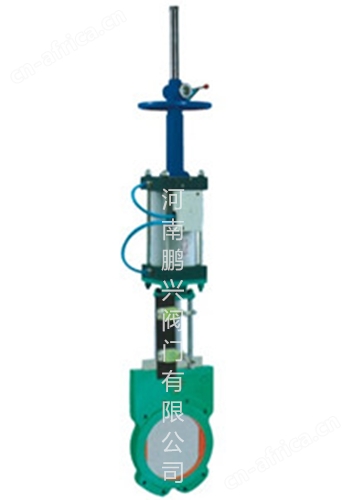

产品名称：ZS673X气动带手动对夹式浆液阀

：

气动带手轮对夹式浆液阀Z6S73X气动带手动浆液阀/气动带手动对夹式浆液阀/气动压盖式浆液阀/气动四柱式浆液阀/气动一体式浆液阀/气动刀型浆料阀/气动整体式浆液阀/气动对夹式纸浆阀/气动铸铁对夹式浆液阀/气动刀型闸阀/气动浆料闸阀可分对夹式和整体式，对夹式浆液阀又分为压盖式浆液阀和四柱式浆液阀两种，具有体积小，重量轻。本产品属对夹二片式阀体、无压条结构、双向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业。

产品特点：

1、手动浆液阀有可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2、不锈钢闸板可防止腐蚀引起的密封泄漏。

3、短结构的长度设计，既可节省原料、安装空间，也可有效支持管道强度。

4、阀体上的导向块使闸板正确运动。

5、挤压块可保证闸板有效密封。

6、U型闸板可作为切断使用。

技术参数：

1、阀体材质：铸铁(GG25)

2、公称压力：0.6MPa、1.0MPa、150LB

3、公称通径：DN50 ~ 600mm NPS2"~24" 。

4、适用温度：-0℃ ～ +80℃(具体温度范围视密封副材质和介质性质而定)。

5、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准。

6、密封型式：软密封（X、F）。

7、泄漏量：软密封达*（零泄漏）。

8、驱动方式：气缸驱动。

性能规范：

公称压力PN（MPa)	试验压力（MPa)		适用介质	工作温度（℃）
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤80℃
1.0	1.5	1.1

连接尺寸：(mm)

公称通径mm	L		D	D1	H	n-M
公称通径mm	PN0.6	PN1.0	D	D1	H	n-M
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	4-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	318	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	80	460	430	1260	16-M20
400	90	90	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	898	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

河南鹏兴阀门有限公司 主要生产销售【气动带手轮对夹式浆液阀Z6S73X气动带手动浆液阀/气动带手动对夹式浆液阀/气动压盖式浆液阀/气动四柱式浆液阀/气动一体式浆液阀/气动刀型浆料阀/气动整体式浆液阀/气动对夹式纸浆阀/气动铸铁对夹式浆液阀/气动刀型闸阀/气动浆料闸阀】，公司始终遵循“以科技为先导，以品质为保证，以诚信为准则，以服务为目标”的经营理念，秉持“*适应和满足市场”的原则，恪守“诚信为本，追求”的信念，坚持追求优良品质，精益求精，快速务实，努力为新老客户提供可靠的产品与服务，为客户创造价值。

※※※ 鹏搏求发展，兴业创未来！※※※

本文中所有文字、数据、图片仅供参考。
