螺杆泵

由轴、螺旋叶片、外壳组成。抽水时，将泵斜置水中，
使水泵主轴的倾角小于螺旋叶片的倾角，螺旋叶片的下端与水接触。当原动机通过变速装置带动螺旋泵轴旋转时，水就进入叶片，沿螺旋型流道上升，直至出流。结构简单，
制造容易，流量较大，水头损失小，效率较高，便于维修和保养，但扬程低，转速低，需设变速装置。多用于灌溉、排涝，以及提升污水、污泥等场合。
从20世纪70年始使用。
中文名：螺杆泵
外文名：Screw Pump
别 称：螺旋扬水机、阿基米德螺旋泵等
组 成：轴、螺旋叶片、外壳 、定子、转子
特 点：结构简单，制造容易等
学 科：机械工程

工作原理

螺旋泵装置
3和外壳4组成的。螺旋泵倾斜装在上、下水池之间，螺旋泵的下端叶片浸入到水面以下。当泵轴旋转时，螺旋叶片将水池中的水推入叶槽，水在螺旋的旋转叶片作用下，
沿螺旋轴一级一级往上提升，直至螺旋泵的出水口。螺旋泵只改变流体的位能，它不同于叶片式水泵将机械能转换为输送液体的位能和动能。
设计参数
编辑
(1)安装倾角(θ)。安装倾角指螺旋泵轴对水平面的夹角。它直接影响泵的效率和流量。据有关资料介绍，倾角每增加一度，效率大约降低3%。一般认为倾角在30°～40°为经济。
(2)间隙。间隙指螺旋叶片与外壳之间的间隙。间隙越小，水漏损失就越小，泵的效率就越高。
(3)转速(n)。螺旋泵的转速较慢，一般为20～80 r/min。实验资料证明：螺旋泵的外径较大时，转速宜减小。
(4)提升高度(H)。螺旋泵只有提升高度，而没有压水高度。它的提升高度一般为3～8 m。
(5)螺旋叶片直径(D)。泵的叶片直径越大，其效率越高，螺旋泵的叶片直径与泵轴直径的佳比例为2:1。
(6)头数(Z)。头数指螺旋叶片的片数，一般为1～4片。它们相隔一定的间距环绕泵轴螺旋上升。头数越多，泵效率也越高。对于一定直径的螺旋泵，每增加一个叶片头数，提升能力约增加20%。

三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2-100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。流量范围0.2-590m3/h，*工作压力100bar，*温度150℃。如：重油、液压油、润滑油、柴油、燃料油、冷却液。

螺杆泵分类
螺杆泵按螺杆数量分为。
单螺杆泵——单根螺杆在泵体的内螺纹槽中啮合转动的泵。
双螺杆泵——由两个螺杆相互啮合输送液体的泵。
三螺杆泵——由多个螺杆相互啮合输送液体的泵。



双螺和多螺

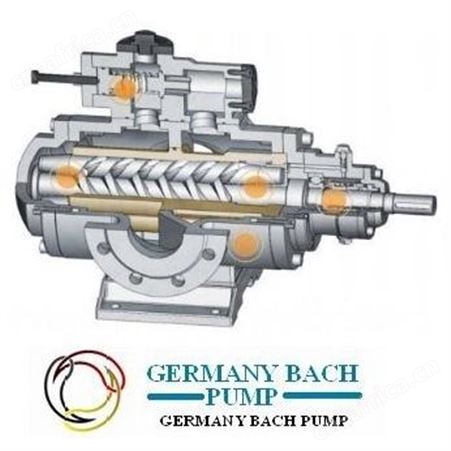

以三螺杆为例。
它主要是由固定在泵体中的衬套（泵缸）以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。
泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力平衡，主动螺杆不承受弯 曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设 轴承，基本上也不承受弯曲负荷。在运行中，螺杆外圆表面和 泵缸内壁之间形成的一层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。
螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2 的小型泵，可以采用止推轴承。此外，还通过主动螺杆的油孔将 高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。
螺杆泵和其它容积泵一样，当泵的排出口封闭时，泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以，在泵的吸排口处，就必须设置安全阀。
螺杆泵的轴封，通常采用机械轴封，并可根据工作压力的高低采取不同的形式。

螺杆泵的种类较多，相对而言，进口的螺杆泵设计合理，材质精良，但价格较高，服务方面有的不到位，配件价格高，订货周期长，可能影响生产的正常运行。

尊敬的客户，为了保证产品的良好的使用寿命和性能表现，请在产品选型以及产品配置设计及使用维护中遵循以下原则：

1、进出口管道通径配置必须和泵的进出口通径保持一致，管道通径配置必须保证泵在启动和工作时真空度在泵的性能范围之内。

以免造成汽蚀和气穴，从而导致泵的振动和噪音异常甚至卡泵。

2、严禁无介质空转现象，使用前必须加入工作介质。

三螺杆泵转动螺杆与衬套之间是靠介质的油膜其保护作用.如空转会使螺杆与衬套加剧磨损。

3、严禁泵腔内进入一切杂质不于焊渣等。

三螺杆泵结构紧凑螺杆与衬套配合紧密.无缝隙.介质有杂质或焊渣会导致泵卡组或电机烧毁。

4、严禁使用Y型过滤器装置，泵的进口必须配置桶式过滤器或蓝式过滤器，而且过滤器过滤网的展开过滤面积不得低于泵进口截面积的20-40倍.泵的过滤器一般为20.40.60.80目。

过滤器20目介质一般为比较粘稠的介质如沥青.重油.燃油.渣油、废油。

过滤器40目介质一般为.润滑油.液压油.齿轮油。

过滤器60目介质一般为汽轮机油.变压器油.透平油.稀油。

过滤器80目介质一般为介质稀没有润滑性如柴油.航空煤油.冷却油.汽油.冲洗油。

5、泵的安装位置如果在液面以上，请务必认真考虑泵的汽蚀余量和泵的自吸能力以及正确的管系配置，以确保泵的性能表现符合工况条件的使用要求。

泵的汽蚀余量及自吸高度都是有限制的.一般螺旋角度越大泵的自吸能力越好.具体数据请与厂家联系。

关于三螺杆泵组选型配置须知及使用开机注意事项的重要说明

1、严禁无介质空转，启动开车前请务必加入润滑性介质或输送介质。

2、严禁一切杂物焊渣等进入泵腔内，务必保持泵腔和管道内部的清洁度。

3、严禁使用管道过滤器或Y型过滤器装置，配置过滤器请保证过滤面积是泵进口通径截面积的20-30倍。并依据介质的清洁度正确配置过滤网的目数。

4、严禁泵的进出口管道与泵的进出口管道不匹配，管道通径配置必须和泵的进出口通径一致。以免发生汽蚀或无法自吸。管道过细必定导致汽蚀，从而使泵处于吃不饱的状态下工作，导致三螺杆泵组流量压力下降甚至是异常的振动和噪音，长时间运行还将导致卡泵和螺杆泵的严重损坏。

5、三螺杆泵的安装高度必须充分考虑泵的汽蚀条件和泵的自吸能力（汽蚀余量与介质粘度 转速和螺杆的导程有关）。

6、由于包装 运输 起吊 装卸以及管道螺栓紧固的作用可能易使泵的原出厂定位产生变化甚至严重错位，所以三螺杆泵组管系配置安装固定完毕后，一定要在启动开车之前重新检查三螺杆泵和电机的同轴度。

7、严禁背压启动开机和关闭进口出口阀门的情况下启动开机。

8、严禁不符合泵旋转标识的方向启动旋转。

9、双泵并联必须在泵的出口和进口加单向阀，以防止介质倒流驱动三螺杆泵反转。

10、严禁随意调整安全阀螺栓。安全阀仅作为保护泵的安全和电机功率与泵工作状态的匹配，严禁作为调压阀和溢流阀使用。
