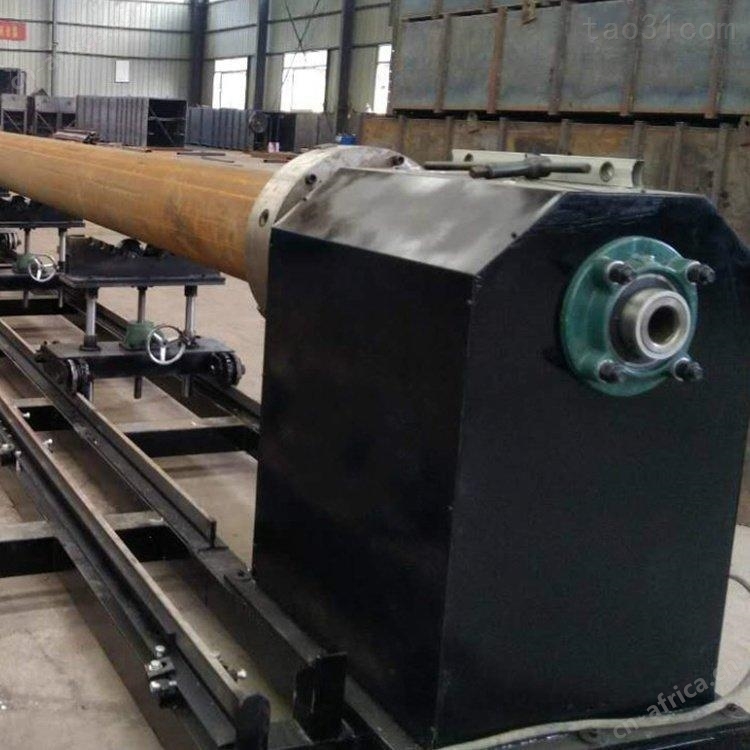

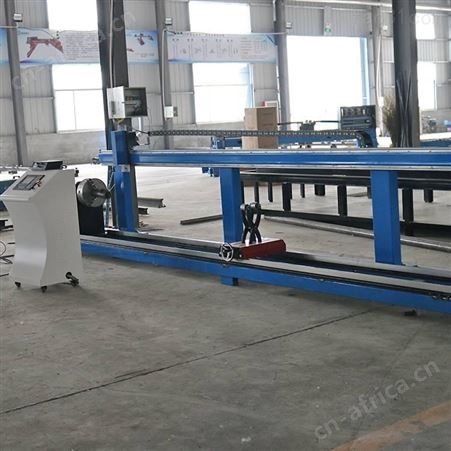

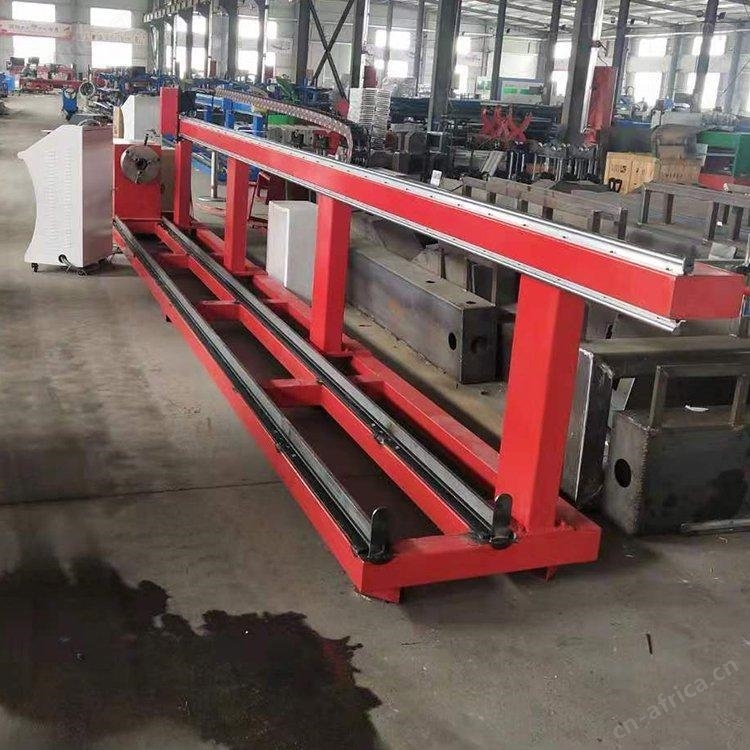

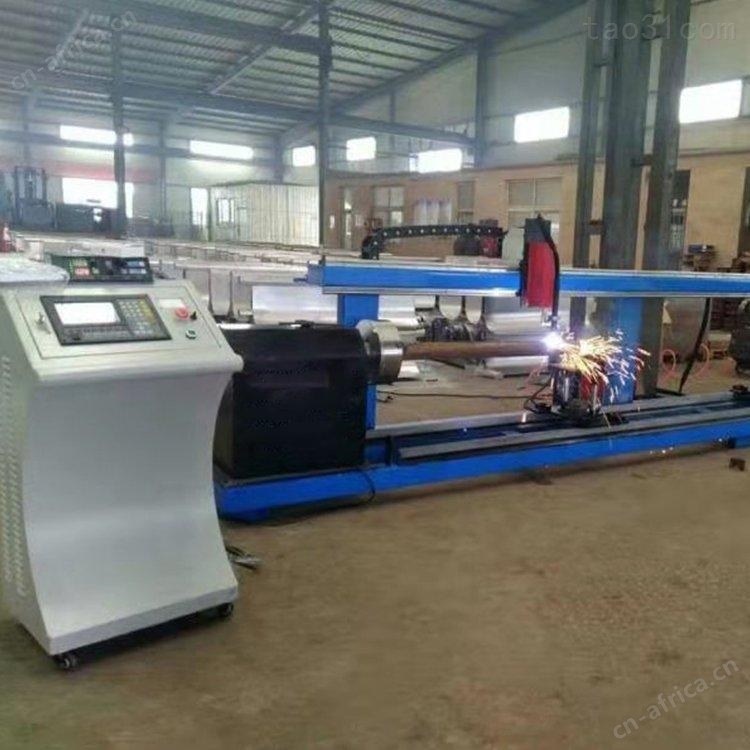

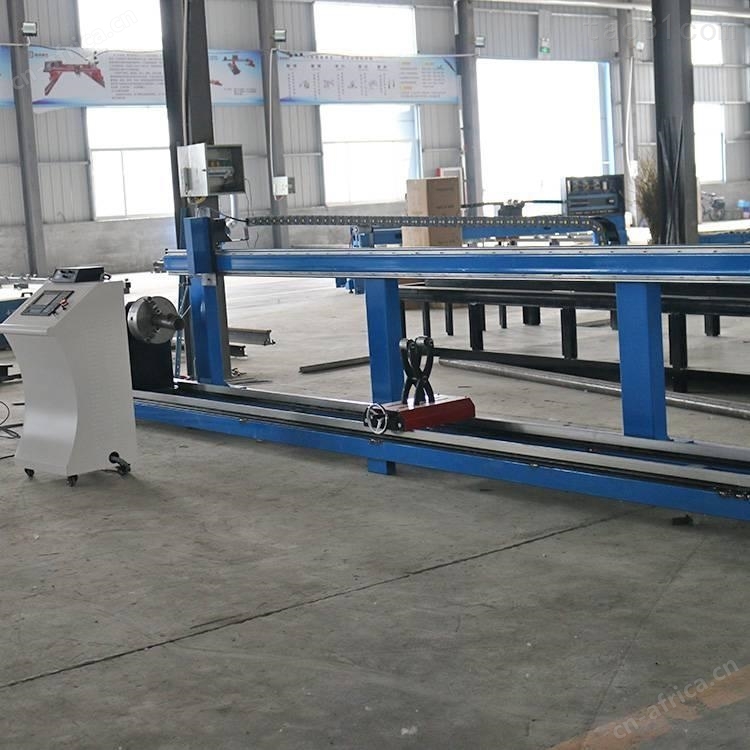

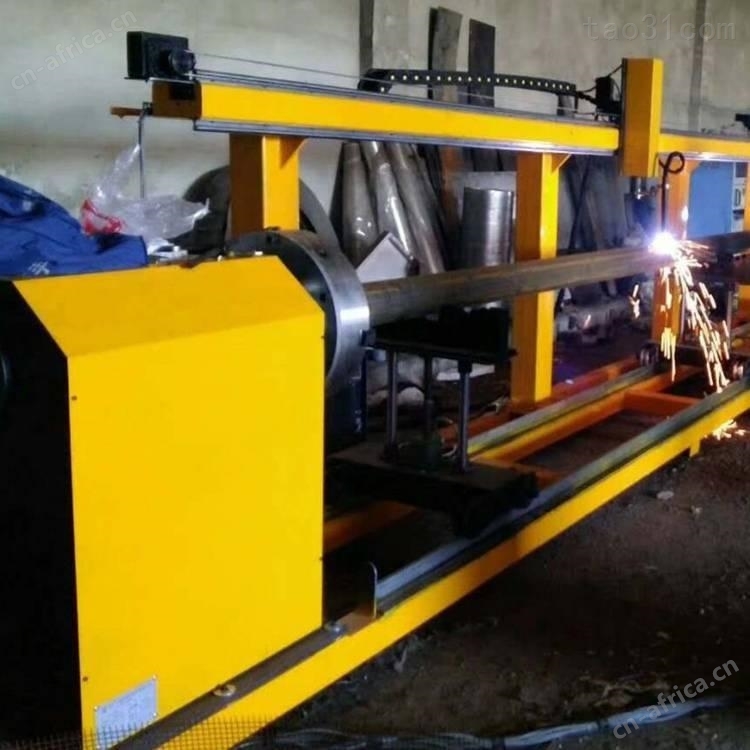

数控相贯线切割机为卧式结构，主要分为：工件夹紧机构、卡盘回转机构、管道支撑托架、割炬行走机构、割炬回转机构、仿形跟踪机构、数控系统、软件系统等。用户在切割软件上编辑生成切割数据，再由数控系统控制各机构根据切割数据、高效的进行切割，此过程中工件夹紧机构、管道支撑装置担负管材的固定、支撑、带动等，割炬行走机构与工件旋转机构负责相贯线曲线的合成，等离子切割系统为切割源，割炬回转机构负责坡口切割任务，仿形跟踪机构协同其他各机构完成割炬跟高、水平度椭圆度测量、数据补偿等功能。

等离子切割机配合不同的工作气体可以切割各种氧气切割难以切割的金属，尤其是对于有色金属（不锈钢、碳钢、铝、铜、钛、镍）切割效果更佳；其主要优点在于切割厚度不大的金属的时候，等离子切割速度快，尤其在切割普通碳素钢薄板时，切割面光洁、热变形小、几乎没有热影响区。

等离子切割机发展到目前，可采用的工作气体（工作气体是等离子弧的导电介质，又是携热体，同时还要排除切口中的熔融金属）对等离子弧的切割特性以及切割质量、速度都有明显的影响。常用的等离子弧工作气体有氩、氢、氮、氧、空气、水蒸气以及某些混合气体。

等离子切割机运用于汽车、机车、压力容器、化工机械、核工业、通用机械、工程机械、钢结构等各行各业！

1能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2.能在支管端部切割圆柱相贯线头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3.能在圆管端部切割斜截断面。
4.能在圆管上切割焊接弯头，“虾米节"两端斜截断面。
5.能切割与环形主管相交的支管相贯线端头。
7.能在圆管上切割方孔、腰型孔、及任意图案。
