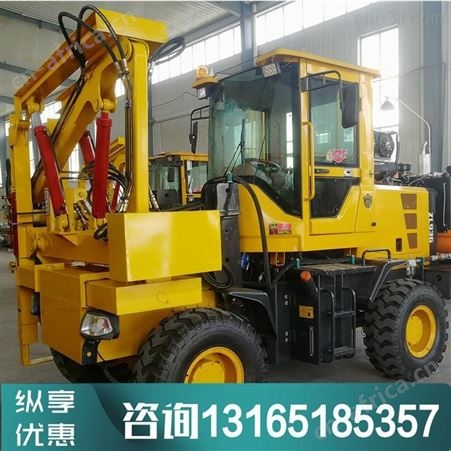

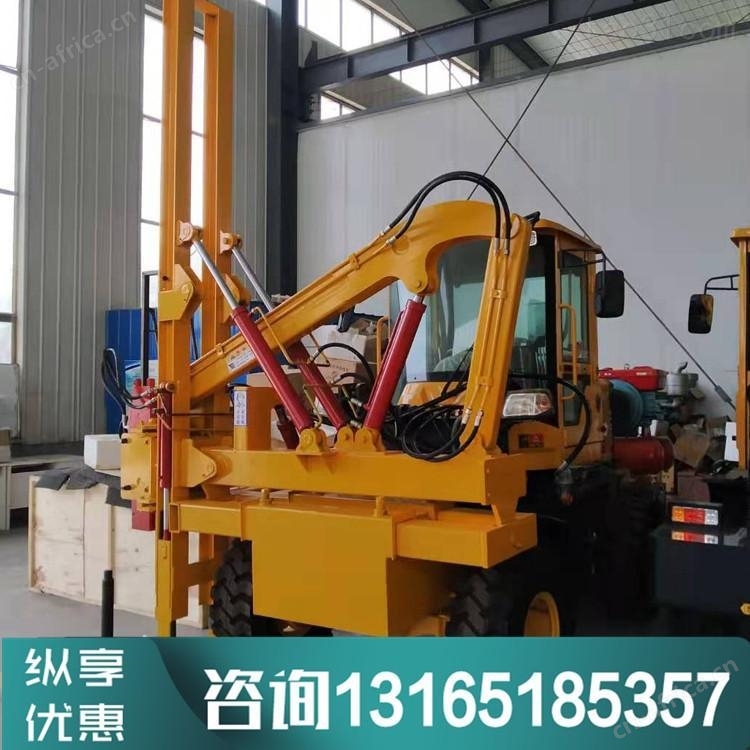

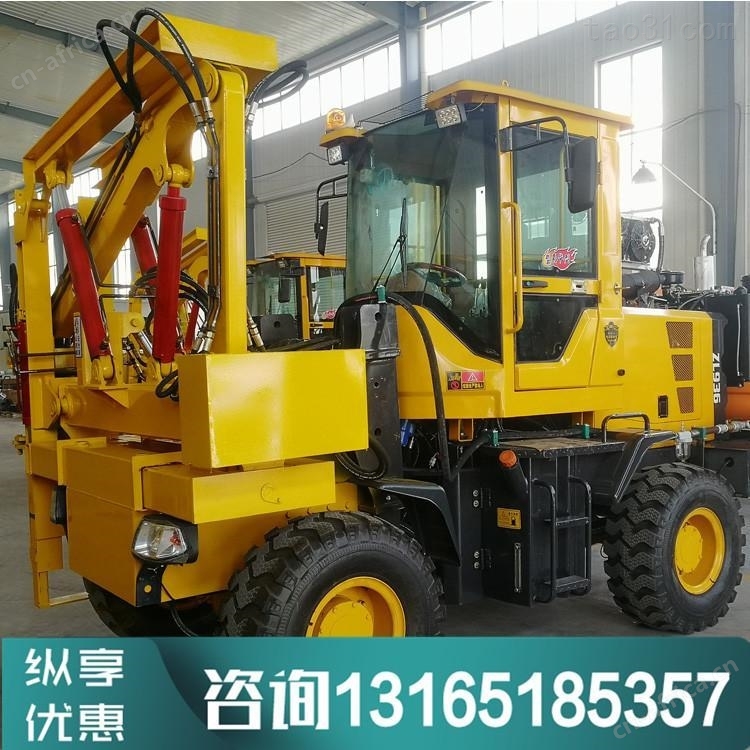

护栏打桩机由桩锤、桩架及附属设备等组成，桩锤依附在桩架前部两根平行的竖直导杆（俗称龙门）用提升吊钩吊升。桩架为一钢结构塔架，在其后部设有卷扬机，用以起吊桩和桩锤。桩架前面有两根导杆组成的导向架，用以控制打桩方向，使桩按照设计方位准确地贯入地层。打桩机的基本技术参数是冲击部分重量、冲击动能和冲击频率。桩锤按运动的动力来源可分为落锤、汽锤、柴油锤、液压锤等。适用于平原山区等不同环境的护栏安装打拔打桩的设备。
| 单位 |
|
钻孔直径 | mm | 110-200 |
钻孔深度 | m | 3 |
冲击器 |
| 110/150 |
发动机型号 |
| 490 |
发动机功率 | kw | 37 |
左右行程 | mm | 400 |
锤头离地最在高度 | m | 2.7 |
液压系统流量 | L/min | 80-110 |
液压系统额定压力 | Mpa | 16-18 |
液压锤工作流量 | L/min | 40-70 |
锤杆直径 | mm | 68 |
冲击频率 | bpm | 500-900 |
外形尺寸 | mm | 400026202700 |
|
|
|
