一、概 述

TAG-8000无线高压核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能具备很强的抗干扰性，符合（EMC）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，达到可靠、快速准确，适应各种核相场合。

二、事项

1、现场测试时，操作人员应按电力部门高压测试距离标准进行操作。

2、所测试绝缘杆电压等级为 ≤220KV。

3、（特别注意：每次使用前请认真检查绝缘杆的绝缘性能，注意天气情况，严格遵守高压试验的相关规定！）

4、使用时应认真执行本单位规章制度，并严格遵守DL408-91工作规程（发电厂变电所电气部份）相关规定，仔细保管仪器，定期检查绝缘。

5、绝缘杆为6节伸缩式，在使用时，不管工作电压是否为*高电压，均要把伸缩绝缘杆拉到*长状态（约米），握手时只能握在第六节上，不得在第五节上握手。

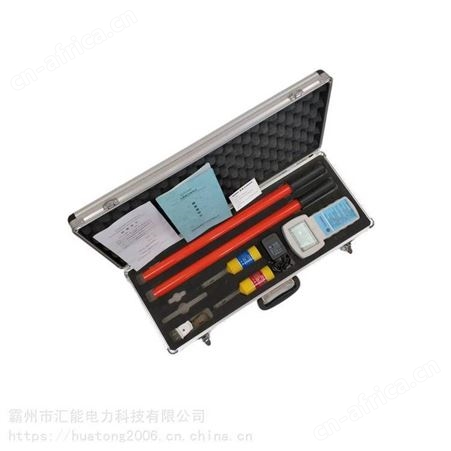

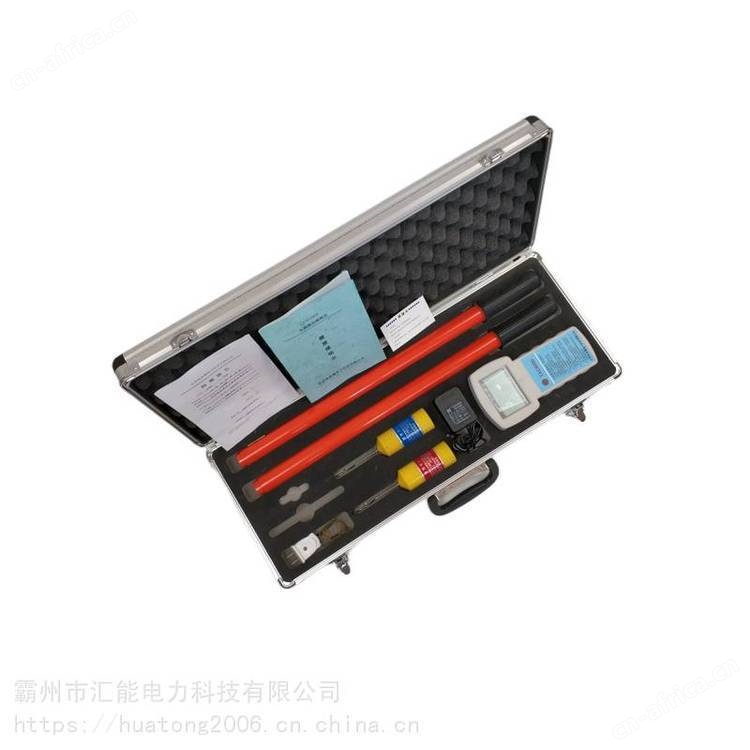

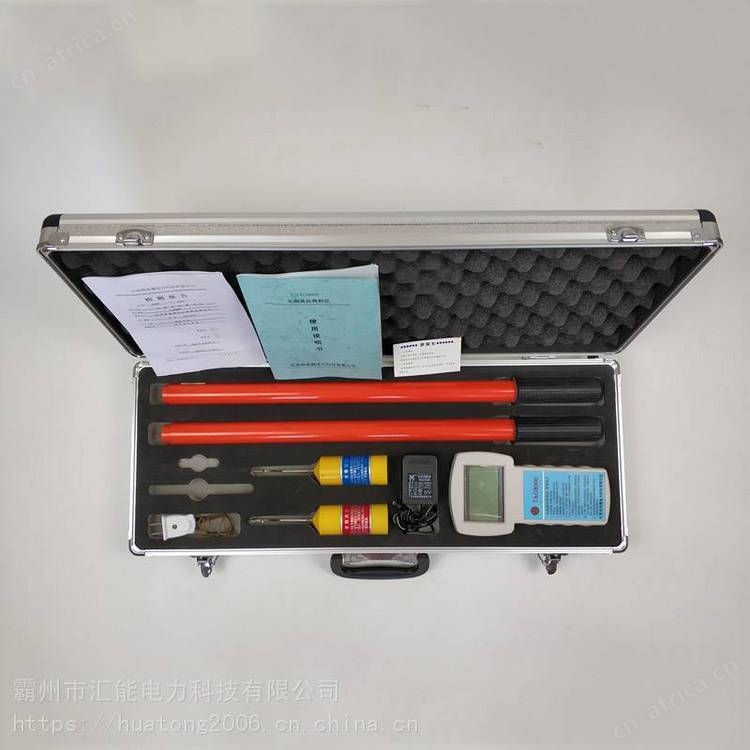

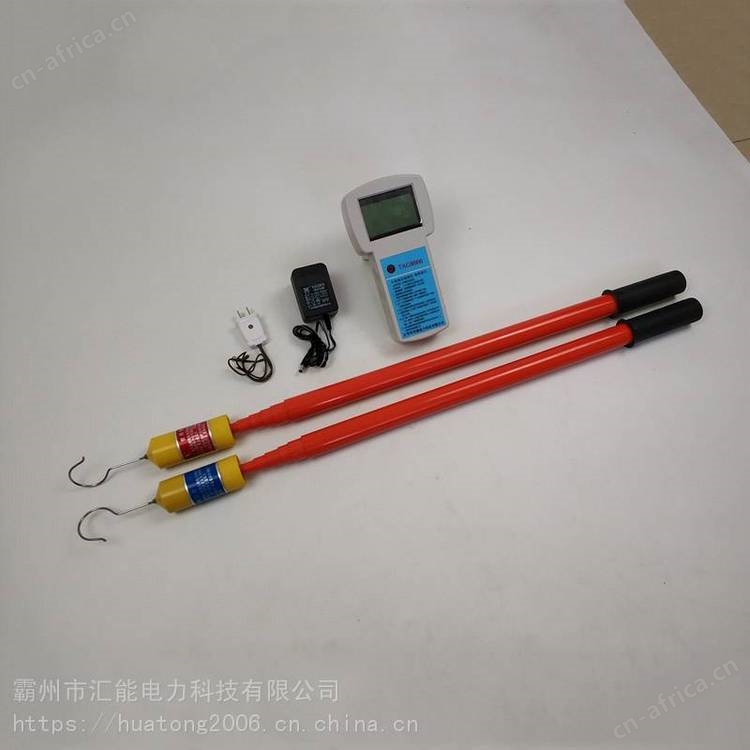

三、设备清单

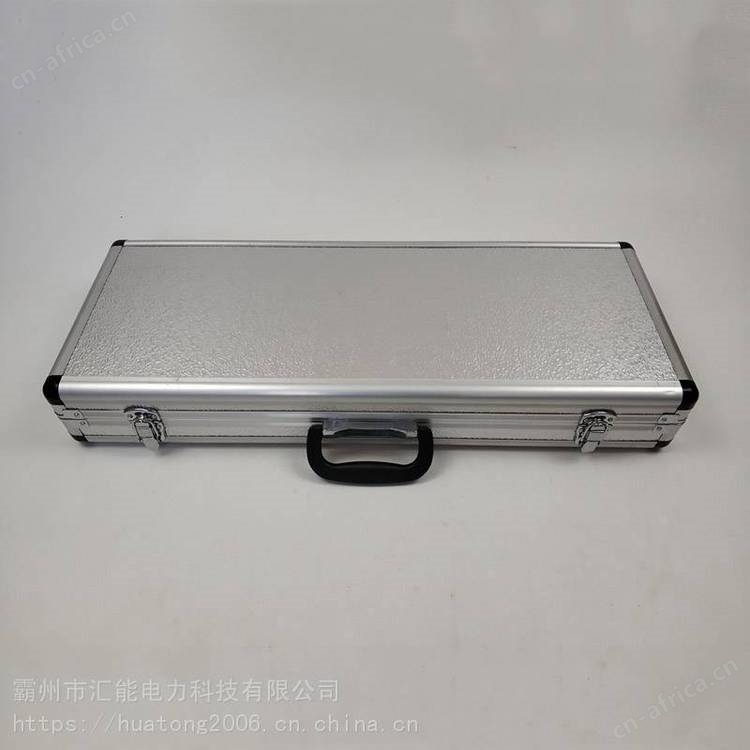

①铝合金包装箱一个

②主机一台

③校验插头线

④电源充电器一只

⑤绝缘杆两根

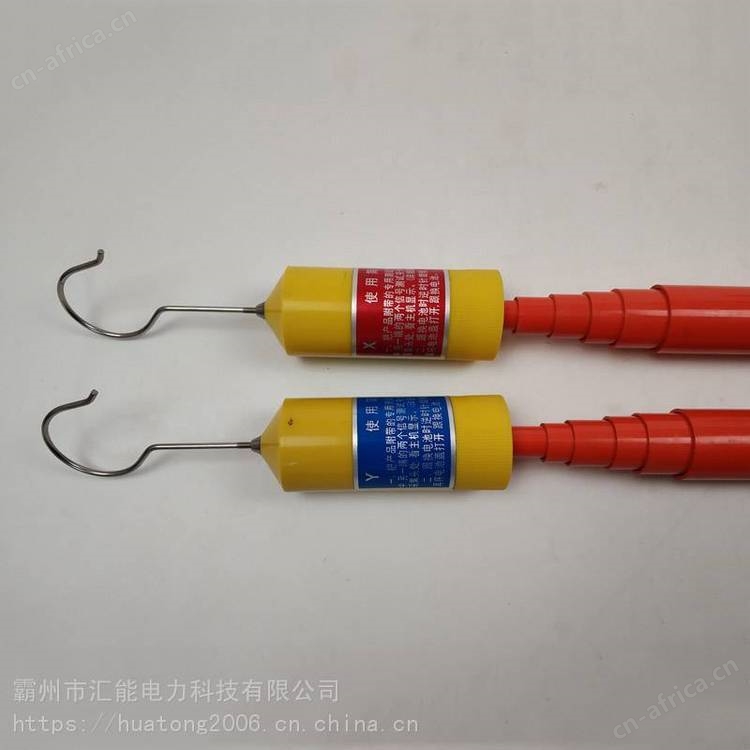

⑥X，Y采集器各一只

⑦电池10节

⑧说明书一本

⑨保修卡一份

⑩合格证一份

四、技术特性

1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y、 、

2、电源：主机采用可充电电源，X和Y采集器采用5节AG10电池。

3、自动关机：开机后8分钟左右主机会自动关机。

4、接触被测强电场时，仪器会自动。

五、技术指标

①准确度：同相误差≤15°，不同相误差≤15°

②采样速率3次/秒

③X和Y采集器电源电压为±

④X和Y采集器工作电流≤5mA

⑤主机和X、Y采集器的视距传输距离为X、Y≥20m

⑥工作环境：0°┉+50° 湿度：≤85%RH

⑦储存环境：0°┉+55° 湿度：≤85%RH

⑧本产品所测电压等级为┉220KV
