SF-1F复合无油翻边轴套-上海皋顺轴承厂

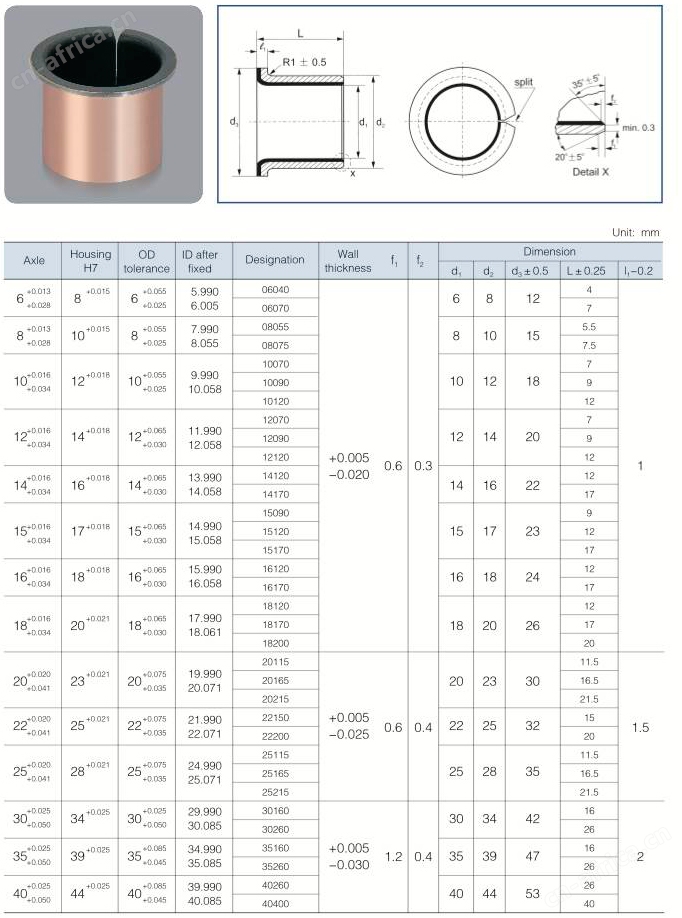

SF-1F标准衬套尺寸

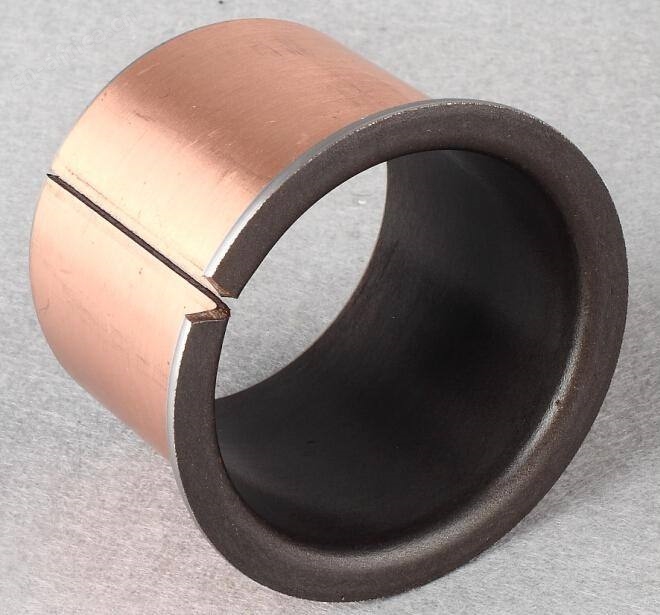

SF-1F复合无油翻边轴承

材料组织 MATERIAL STRUCTURE

1.改性聚四氟乙烯（ PTFE）以及铅（Pb）的混合物 0.01~0.03mm，一种耐磨材料，运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.30mm提高PTFE/Pb与钢板的结合强度，具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料，可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm，提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层，铜镀层0.008mm，锡镀层0.005mm，使轴承有很好的耐腐蚀功能。

主要参数 TECHNICAL DATE

	静承载	250N/mm²	摩擦系数		0.03~0.20
承载	低速运转	140N/mm²	线速度	干摩擦	2m/s
	旋转、摇摆运动	60N/mm²		流体润滑	5m/s
PV值 (干摩擦)	间断性运作	3.6N/mm².m/s	导热系数		42W(m.K)^-1
	长期运作	1.8N/mm².m/s	线膨胀系数		11x11^-6K
使用温度		-195℃~＋280℃

应用特点 APPLICATION CHARACTER

1. 无油润滑或少油润滑，适用于无法加油或较难加油的场合，可以在使用时不保养或少保养；
2. 耐磨性能好，摩擦系数小，使用寿命长； 3. 可在-195℃～+280℃范围内使用；
4. 走合性能好，低噪音，无污染； 5. 薄壁结构，质量轻，可缩小机械体积；
6. 在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象；
7. 对磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度；
8. 无吸水、吸油性，热膨胀系数小，散热性好，尺寸稳定；
9. 钢背面可电镀多种金属，因此可在腐蚀性介质中使用，不会生锈；
目前已广泛运用于各种机械的滑动部位，如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。
