梁式称重传感器的工作原理
剪切梁式称重传感器的弹性体受力的作用后，需要测量的不是其正应力，而是由剪切力引起的切应力。但切应力本身是测量不出来的，它只能产生于与工字梁中心轴线成45“的互相垂直的主应力，也就是产生于由切应力而引起的拉伸应力及压缩应力。因此，将4片应变计分别贴在工字梁腹板的两面，并与中心轴线成45。的相互垂直的位置上，如图1所示。这4个应变计组成全桥，当传感器承受载荷时，应变计R,,R3的电阻值增大，R2,R;的电阻值减小，其结果在电桥的对角线上产生与载荷成正比的不平衡输出。利用这一称重传感器原理，便可测出力或载荷的大小。

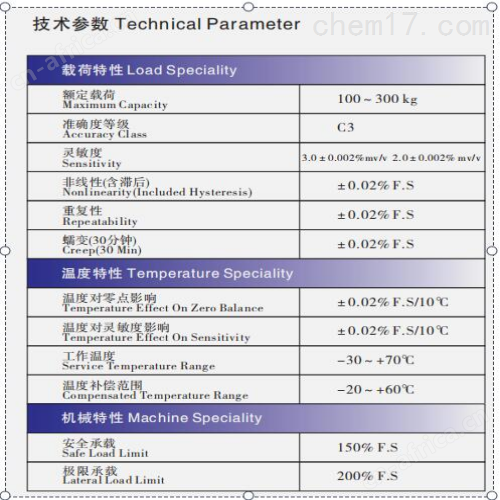

技术参数:

额定载荷:: 100 to 300kg

准确度等级: C3

灵敏度: 2.0 ±0.002% mV/V
非线性 (含滞后): ±0.02% F.S
重复性: ±0.02% F.S
蠕变 (30 分钟): ±0.02% F.S

温度对零点影响: ±0.02% F.S/10°C
温度对灵敏度影响: ±0.02% F.S/10°C
工作温度: -30 to 70°C
温度补偿范围: -20 to 60°C

安全承载: 150% F.S
极限承载: 200% F.S

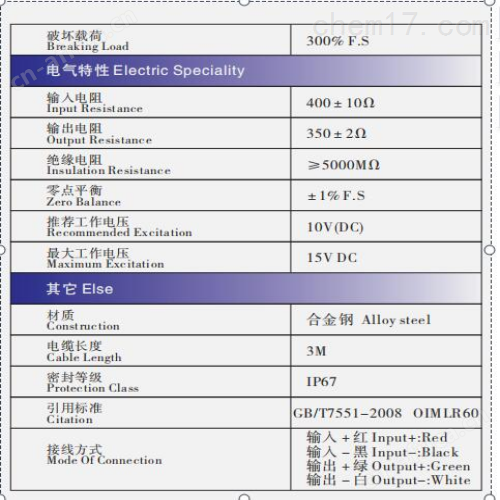

破坏载荷: 300% F.S

输入电阻: 400±10Ω
输出电阻: 350±2Ω
绝缘电阻: ≥5000MΩ
零点平衡: ±1% F.S
推荐工作电压: 10V DC
大工作电压: 15V DC

材质: 不锈钢/合金钢
电缆长度: 5m
防护等级: IP67
引用标准: GB/T7551-2008 OIMLR60


接线方式:
输入+: 红
输入-: 黑
输出+: 绿
输出-: 白
