3*14米南通汽车衡大地磅

主要参数

1.称量：100t

2.准确度（III）

3.分度值20kg

4.称量20d=400kg

5. 安全过载125%MAX

6. 承重台过载150%MAX

7.电源、电压 AC180-240V

8.频率 49Hz-51Hz

9.使用温度：-10~+40℃

相对温度：≤90%RH

10.雷电保护接地电阻Ω

11.仪表通信接口RS232C

SCS-100T(3×14m)电子汽车衡随机备件

名称、规格：

1.3×14秤台 (3节)

2.QS-30t传感器8（只）

3.XK3190-A9P仪表

4.接线盒

5.传感器容量 30t/8只

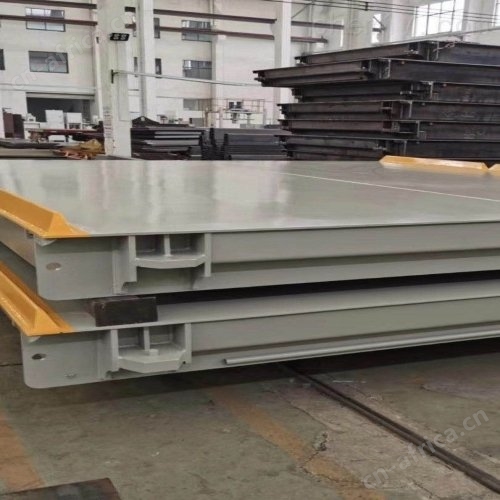

3*14m秤台技术参数与生产工艺

技术参数

(长×宽×高)

3×14×0.44(m)

生产工艺

SCS-100吨电子汽车衡（3×14米秤台） 3节

1． 承重面板采用10mm优质开平板

2． 主梁采用*的340mmU型钢钢梁，在横向范围内放置于6条纵梁，与面板连续焊接形成6条矩形管，12纵向筋板，车辆轮子始终在钢梁上行驶，使整个秤体*变形。

3． 焊接工艺：

（1）采用CO2气体保护焊接技术，使焊接部位材质不受损伤，提高焊接强度。

（2）采用连续焊接方式，大大增强了整个秤体的钢度，使内腔不生锈，提高了产品的使用寿命。

4． 表面处理：（1）焊接成型后采用抛砂进行严格除锈处理，然后喷涂（胺基环氧）底漆，待固化后喷涂表面金属面漆，与普通油漆相比增强了耐磨防腐等性能。

5． 特点：

（1） 本产品是前二代的更新换代产品，属第三代新产品。

（2） 采用飞机机翼和大桥钢梁结构，是*的工艺。

模拟式传感器技术参数

采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便，互换性好。有良好的防潮密封（胶封和激光焊接密封选用），适应恶劣工作环境。

1． 型号QS-30t

2． 弹性体为优质合金钢（Alloy Steel），耐腐蚀性能好

3． 密封部位采用激光焊接工艺，能使其达到长期防潮密封

4． 连接件采用合金钢，耐磨损、使秤体灵活，保证称量的准确性

5． 技术指标：

引用标准：GB/T7551-2008/OIML R60

灵敏度2?0.1%mV/V 非线性?0.02%F.S

滞后误差错?0.02%F.S 重复性误码差?0.01%F.S

蠕变(30分钟) ?0.02%F.S 零点平衡?1%F.S

零点温度影响?0.002%F.S/?C

输出温度影响?0.002%F.S/?C

输入阻抗750?10Ω(ohms) 输出阻抗703?2Ω(ohms)

绝缘电阻≥5000(at50VDC)MΩ 工作温度范围-30~+70?C

温度补偿范围(-20～+60)℃

安全过载150%F.S 极限过载200%F.S

密封等级Ip68

仪表技术参数与生产厂家

厂家（品牌）

上海耀华称重系统

技术参数

1．型号:(XK3190-A9P) 带打印仪表

2．(XK3190-A9P)显示仪技术指标

(1).模拟部份：

输入信号范围 –20mV∽+28 mV 净输入信号 48 mV

转换速度 53次/秒 A/D转换分辨码 100万码

非线性<0.01%F.S 供桥电压 DC，8V，

可连接6个300Ω或12个700Ω的传感器

(2).时钟：可显示年/月/日 时/分/秒，自动闰年、闰月

精度： ±5s/24h不受断电影响

(3).键盘：键盘材料 轻触式溥膜开关、数字键 0∽9、功能键20个

(4).大屏幕显示器接口 串行输出方式

传输方式：20mA电流环（恒流源输出）、RS232、

传输距离：20mA电流环：≤2000米、RS232:≤30米

(5).串行通讯接口： RS232C/RS422( 选配)、波特率 波特率可选600/1200/2400/4800/9600

传输的数据格式 10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位

传输距离于 RS232：≤30米、RS422：≤1200米

(6).打印接口：标准并行输出接口可配TpuP16微型打印机、TM800、KM-P1121、LQ1600K宽行打印机

(7).数据贮存：可贮存1500个车号和皮重、201个货号、1501组称重记录

(8).使用电源：交流电源 AC180-240V 49Hz-51Hz

直流电源 采用CP7-12蓄电池供电（选配）

(9).使用环境：使用温度 0 ?C—40 ?C、相对湿度 ≤85 RH、预热时间 15分钟

(10).外形尺寸： 316?190?205（mm） 自重 约3.2kg
