不锈钢管道阻火器有芯件和壳体两大部分组成，芯件是核心，是有两层(四层或六层）的不锈钢带，一层被压成波纹形，另一条平面钢带则将它围绕圆心紧紧缠绕而成，从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上Y型架）借以增强芯件的牢固性，避免芯件被点燃的介质所产生的爆炸压力冲散，介质从三角形流道中通过，阻火器也正是通过他/它来阻止火焰在管道中蔓延，其原理为"器壁效应"，就是火焰与器壁进行能量转换，降低了温度，以此原理来设计三角形孔的高度阻止火焰的通过，再加上阻垢的流道长度来吸收火焰的热量，使其火焰在芯件中熄灭避免了气体在芯件的另一端被复燃的可能性。

安装在输送可燃性气体，液体的管道上，如火炬系统，油气回收，加热炉燃料气的管网上，气体进化系统，煤矿瓦斯排放系统及乙炔，氢气，氧气输送系统等。

用来阻止、液体的火焰蔓延和防止回火而引起爆炸的保护装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它系统。

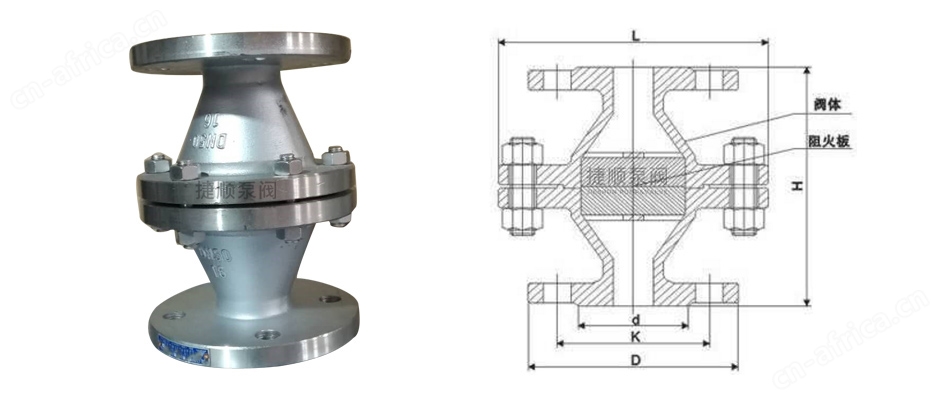

结构图;


管道阻火器与管路连接可水平安装也可垂直安装，定期检查，一旦发现堵塞，应用高压蒸气、压缩空气或有机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。
