GHF-1型防火呼吸阀产品概述：
防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火作用。
一、工作原理
工作原理用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，防火呼吸阀打开吸入气体泄放负压。由此保证压力在范围内。同时在呼吸阀内吸气和出气入口处，有一个阻火盘。阻火盘是用来防止储罐内的混合气体与空气接触时，产生回火，发生爆炸，所以就需要安装防火呼吸阀。
二、GHF-1型防火呼吸阀操作压力
水柱正压：+180mm；水柱负压：-30mm
三、GHF-1型防火呼吸阀安装方法

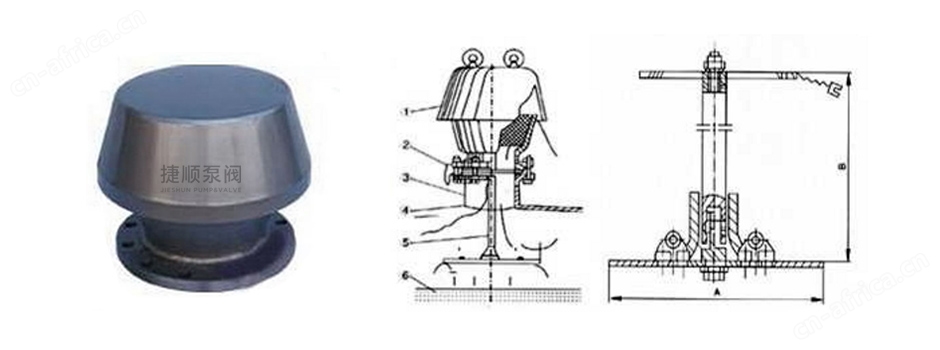

①(如图示，下同)取下，然后将挡板
②折叠从接合管
③送入罐
④内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线
⑤垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际高度n。
四、GHF-1型防火呼吸阀主要外形与法兰连接尺寸
| 规格（DN） | 图号 | 重量（㎏/台） | 安装尺寸（毫米） | |
| A | B | |||
| 80 | Fcl-80-00 | ≈2 | Φ198 | n+常数 |
| 100 | Fcl-100-00 | ≈3 | Φ228 | n+常数 |
| 150 | Fcl-150-00 | ≈5 | Φ318 | n+常数 |
| 200 | Fcl-200-00 | ≈8 | Φ438 | n+常数 |
| 250 | Fcl-250-00 | ≈11 | Φ546 | n+常数 |
