烛式密闭过滤机支撑管为的梅花型结构，过滤时滤布贴附于支撑管外表面，能够增大过滤面积并帮助固定滤饼，防止滤饼脱落，从而保持稳定的过滤效果，反吹时滤布膨胀变圆，有效震飞剥离滤饼，提高反吹效率。烛式密闭过滤机适用于高杂质含量、粘性液体、精度、高温等多种特殊过滤场合，如用作预涂过滤，可选助滤剂有硅藻土、纤维素、珍珠岩等。

　　目前，国外烛式密闭过滤机自动化程度高，出现了一些烛式密闭过滤机，同时重视过滤过程的强化和辅助措施，大大提升了烛式密闭过滤机的过滤效果。反观国内烛式密闭过滤机行业，虽然目前行业发展较快，也基本形成了市场体系，但是国产设备对市场的满足率还不高，设备效率和水平相差较大。

烛式密闭过滤机组合多根多孔滤芯，在滤芯外套上滤布（或其他过滤介质），过滤时用泵将料浆送入过滤器内部，料浆中的液相穿过过滤介质进入多孔滤芯的中心汇总到清液出口排出，在滤饼层未形成前，排出的清液再回到原料浆进口送至过滤器内部作循环过滤，直至滤饼层形成（能达到过滤要求），提供一信号控制清液不再循环，清液通过三通阀送至下道工序使用，进行正常过滤。正常过滤一段时间后，当滤芯上滤饼层达到一定厚度，提供一信号控制进料（停止），然后排净过滤器内部的残液，排净后提供一信号控制反吹口（压缩空气、氮气或饱和蒸汽）进行反吹，使滤饼脱落，反吹一定时间后，停止反吹，提供一信号打开过滤器排渣口进行排渣，排渣结束后关闭排渣口，回到过滤前初始状态，准备下一轮过滤。

　　烛式密闭过滤机滤芯设计采用符合式结构。

　　过滤能力高

　　操作简便，清洗气体反吹，排渣不卸渣，；劳动强度低。

　　滤饼可进行洗涤、干燥，节约成本，经济效益好。

　　机壳密闭安全，无泄露，环境清洁，无污染

　　可实现一次性过滤。

　　全过程可实现自动化控制。

 集束式自动反吹过滤器,集束式过滤器，集束式自动过滤器适用范围

食品行业：砂糖、葡萄糖等糖液的活性碳脱色过滤，酒类、果汁、饮料等的澄清过滤等。

化学行业：石化工业，无机化工，有机化工各过滤中的结晶体分离，各种催化剂的过滤分

离，化工产品脱色过滤电解液除杂质、金属脱脂除渣、磷化除渣、化工类产品浓缩、增稠等.

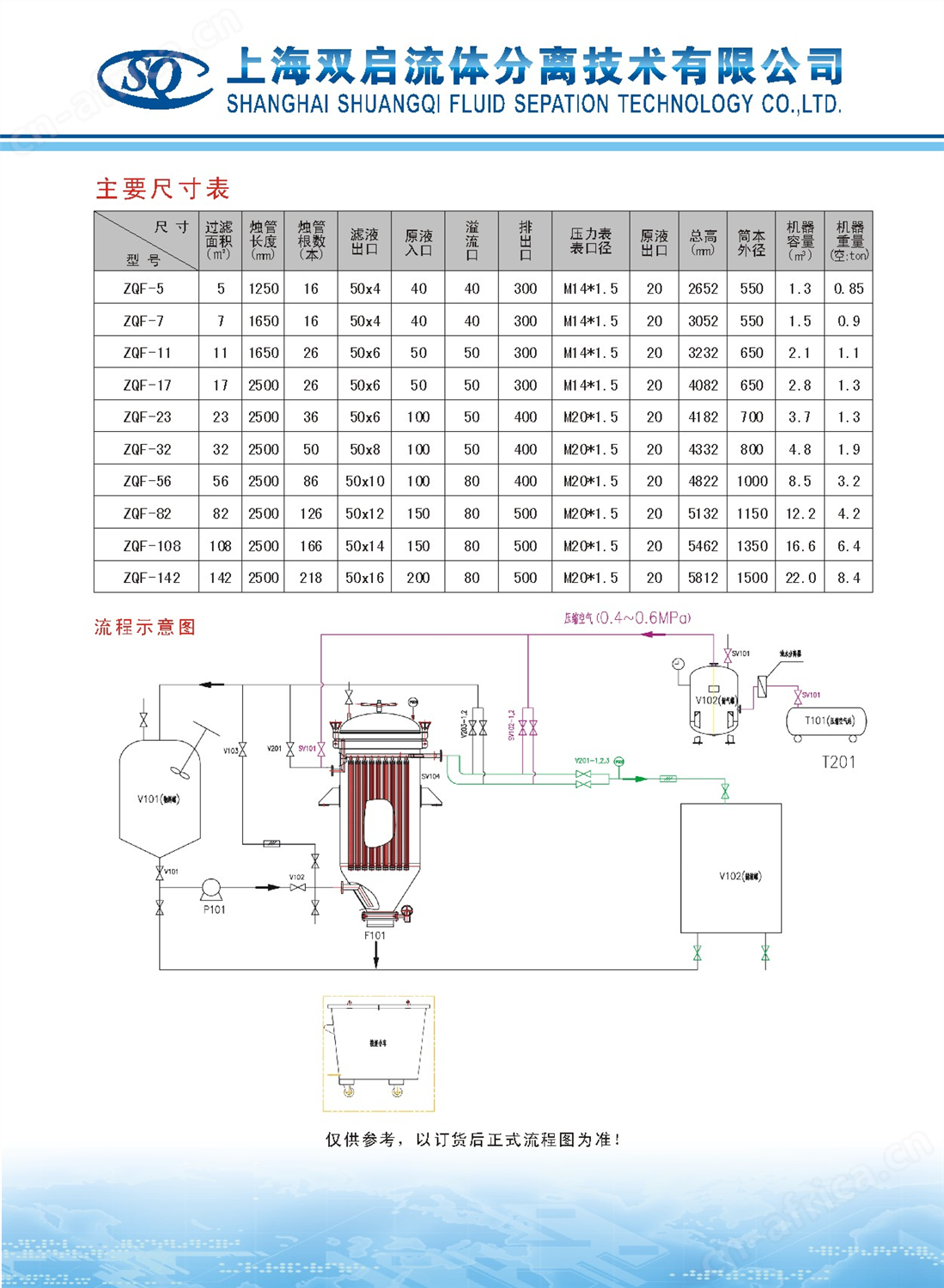

烛式过滤机典型工艺流程图

集束式自动反吹过滤器,集束式过滤器，集束式自动过滤器主要技术参数：

烛式过滤机系统功能详解说明：

     这种的过滤单元是该烛式过滤机过滤系统的心脏。这种花瓣型

（梅花型）的过滤单元保证在安全过滤的同时，滤饼能够附着在滤布的

表面，这个特征也是能有效排出滤饼的基础。

集束式自动反吹过滤器,集束式过滤器，集束式自动过滤器设

花瓣型（梅花型）截面的过滤单元有利于滤饼在过滤过程中的附着：

过滤单元上的凹面部分促使滤饼在受压时附着并保证在整个周期中都

保持附着状态。当滤液穿过滤布后通过外围 多根开孔的 管流向烛式

滤杆的底部，而后再经过中心管向上流入集液杆。外围多根开孔的管

能使滤液在重力作用下往下流 到底部；滤液在压 力的作用下经过中

心管向上流入集液杆。

不论程序设定是干式还是湿式排料，排料都是通过向烛式滤杆内部导入反

向的压力实现的。

的结构加强了反向的流动,它导致滤布急速向外膨胀，尤其是在滤饼附

着的区域，导致滤饼垂直方向开裂。

滤布内瞬间的反吹气体（比如空气或氮气）使已开裂的滤饼迅速抛离滤布 。

在排料过程中，除了滤布的吹胀，没有其他运动部件 。

烛式过滤机维护保养

• 该烛式过滤机基本概念是没有任何运动部件，并且由于这个因素，使过滤机只需要很

少的维护保养工作。

• 特别是内构件使用新的合成材料后增加了过滤机的可靠性和使用寿命。
