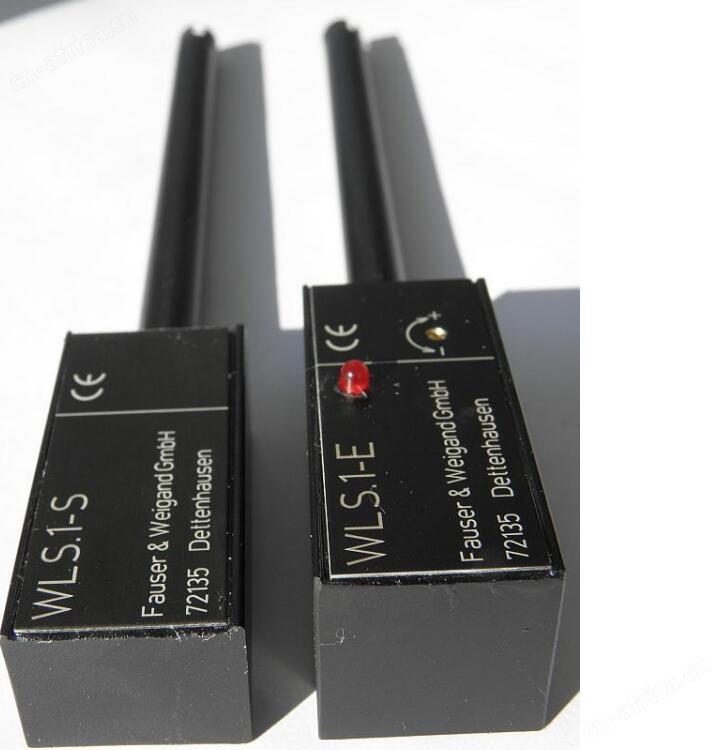

Weigａnd WLS-1光栅WLS1-E
WLS-1光栅
WLS-1光栅
技术指标
技术指标
电源电压（Ub-GND）：
直流电源（Ub-GND） 24 30V DC
电流消耗 <= 40mA
负载电流/开关电流 40 mA
输出 推挽输出级，防短路
推挽式，具有短路和过载保护
电压降 输出低：2V（针对/至GND）
负载电流为10mA时/开关为10mA时电流 输出高电平：3V（针对/至Ub）
灵敏度 在接收器上可调（15圈电位器）
可调式15圈电位器
切换延迟/响应时间 <1ms
开关状态/接通状态 高输出，带光学触点
如果接收器感应到光则输出高电平
连接器 活页夹系列719
活页夹连接器，系列719
发送器/发送器接收器/接收器
针脚1：Ub针脚1：Ub
引脚2：N.C。引脚2：输出
引脚3：GND引脚3：GND
调整标签光电管WLS
标签光栅WLS的姿态
发送器（WLS1S）和接收器（WLS1E）以5 8 mm的距离平行
彼此对齐。光轴在显示屏上用细线表示
发件人和收件者已标记；这些必须彼此重叠。
必须可以使用接收器上的电位计进行设置。这
标签带被送入发送器和接收器之间，因此没有
触摸光栅部件。
从标签带和载带上取下没有标签的标签
在发射器和接收器之间移动。
向+方向旋转螺丝刀，直到红色LED亮起
点亮。电位计可能首先必须沿“-"方向旋转，
以便LED熄灭。
如果在+方向转动时红色LED亮起，则表示转动了两圈
继续沿+方向转动以确保齿轮储备。
标签带现在必须在发射器和接收器之间有一个标签
被移动。 LED必须熄灭，并且只能在标签间隙中点亮。
根据标签上的印刷（不同的透光率），可以
可能需要使光栅（发射器和接收器）垂直于
必须改变点胶方向才能获得清晰的开关信号
确保。
对于圆形或椭圆形标签，如果可能，应将标签夹在中间
为了使载带的横向行程中的位置误差保持较小。
标签光栅WLS的姿态
调整发射器（WLS1S）和接收器（WLS1E）的距离为5…8 mm
彼此平行。光轴在发射器上用细线标记
和接收者，它们必须位于另一个之上。
接收器上的电位计必须易于调节。移动标签
发射器和接收器之间的皮带，因此没有机械
接触到光栅部件。
除去皮带上的一个标签，然后在皮带的两个部分之间移动此位置
光栅。
用螺丝刀向“ +"方向旋转，直到红色LED亮起。
电位计必须先朝“-"方向转动，以使LED熄灭。
如果红色LED在“ +"-方向旋转时亮起，请继续在“ +"-方向旋转两圈-
方向，以确保正确切换。
现在必须在带有标签的传送带和接收器之间移动标签带。
LED必须熄灭，并且只能在标签间隙中点亮。
根据贴纸的情况，可能有必要将灯
屏障（发射器和接收器）必须横向于进料方向移动，以
获得正确的开关信号。
用圆形或椭圆形的贴纸将光栅对准中心，以地减少
位置错误。
