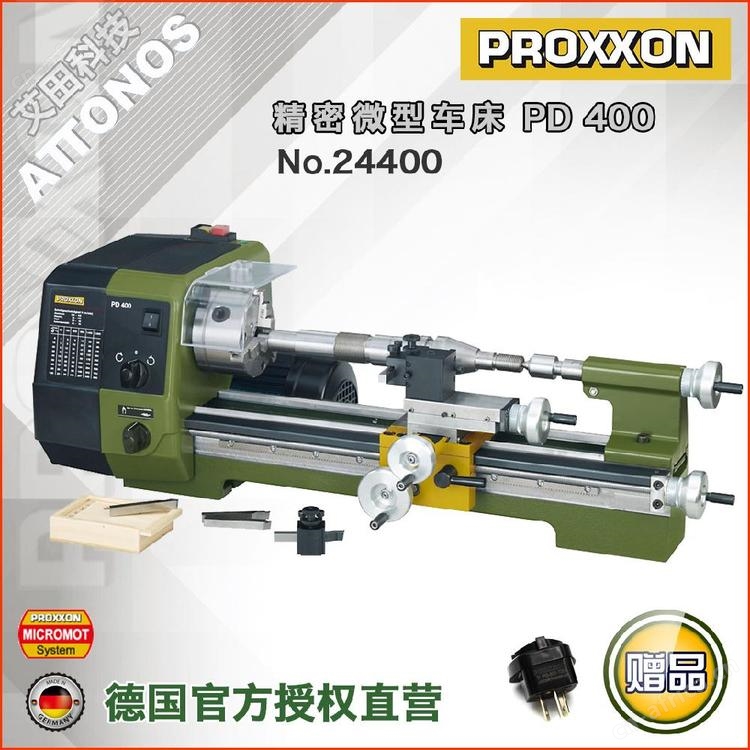

精密车床PD400车床系统是一个多功能可扩展的车床核心。在同类车床中杰出的！

适用于纵向及横向切割、车圆锥、车内、外螺纹等。适用物料为钢、有色金属，铝及铝合金材料等。

在重负载下可做到微乎其微的公差。可选用多种附件来完善车床的功能。在床身侧面加工好了用来安

装钻铣附件的平面和安装螺孔。

技术数据：

中心间距400mm， 车刀架纵向行程85mm, 鞍面工作物直径116mm. 坚固、有棱的车床导轨为经

铣磨硬化的铸铁制成。带2个可调节锥形轴承的特大主轴, 锥度MK3 ，主轴孔径 20.5mm。在无夹头

运行时跳动 5/1,000mm. 精密的3爪夹头，夹宽100mm .

6种转速带驱动: 级: 80 - 330 - 1 ,400rpm；第二级: 160 - 660 - 2,800rpm. 强劲的电机，功

率输出550W . 所有进给手轮配备可归零的刻度（2个）滑板和刀架: 1 刻度= 0.025mm. 1 圈= 1.0mm.

尾座轴: 1 刻度= 0.05mm. 1圈= 1.5mm. 自动进给速度为0.07 或 0.14mm/圈。

带有可替换齿轮的内置齿轮箱，

可提供19种间距用于车削LH和LR螺纹: 0.2 - 0.25 - 0.3 - 0.35 - 0.4 - 0.45 - 0.5 - 0.6 - 0.7 - 0.75 - 0.8

- 0.9 -1.0 - 1.25 - 1.5 - 1.75 - 2.0 - 2.5 -3.0mm. 也可以车削英制10 - 48 TPI的螺纹。

配有一个MK 2的活动，通过更换齿轮的方式进行车削螺纹(19级：2 to 3.0mm). 位置明确，非常容

易更换。 主开关带有自动保护功能的急停开关. RÖHM 精密夹头(Ø 100mm). 输出功率550W 的强劲单

相电机。采用梯形螺纹丝杠12 x 1.5, 上托板行程52mm，可调节角度,左右45°。 尾座锥度 MK 2.，

锥孔直径24mm 行程40mm travel (有刻度).

外形尺寸约900×400×300毫米（长x 宽x高）。重量约 45kg 使用10 x 10mm的刀具。

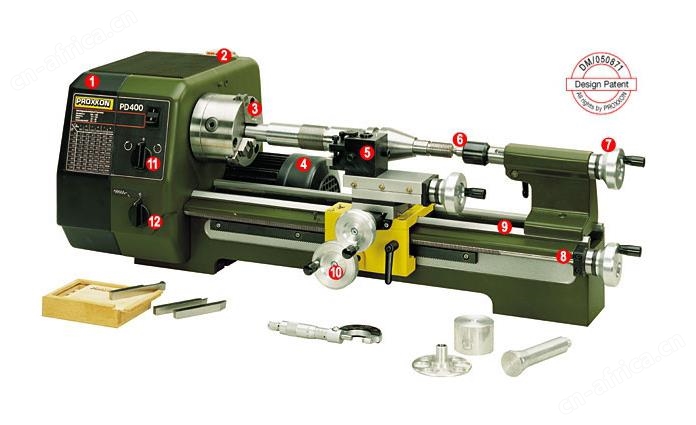

1.采用更换齿轮的方式完成螺纹的车削（配有用于19级螺纹（0.2 - 3.0mm）的替换齿轮。更换容易，

置位明确。

2.主开关采用自动保护功能的急停开关。

3.RÖHM 高精密夹头 (Ø 100mm)。

4.动力充沛的的单相单机，输出功率550W。

5.快速换刀架，带2个车刀支架（可高度调节及定位）。

6.尾架带有锥度MK 2的活动。

7.易于使用铝制的手轮，钢制调可调刻度。

8.带保护的12 x 1.5梯形螺纹丝杠。

9.交错支撑的铸铁床鞍，宽大和棱形的尾座滑轨。

10.滑块手轮。

11.正时针与逆时针方向旋转开关 。

12.自动进给选择开关。
