SapIP茎流监测网络是以SapIP网状无线数据采集传输系统为基础的植物茎流监测网络。系统可选配Dynamax的多种型号茎流传感器，灵活监测各种类型植物的茎流数据。数据可直接用软件从单个SapIP中获取，也可借助网络将所有SapIP节点采集的数据上传到Agrisensors服务器。实现设备和数据的云管理。

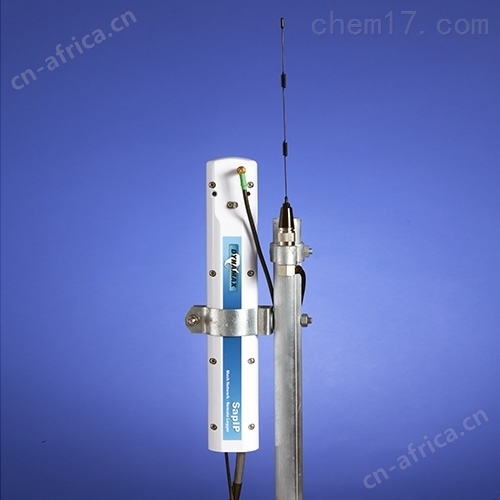

    每个SapIP是一个带有无线数据传输功能的独立数据采集器。

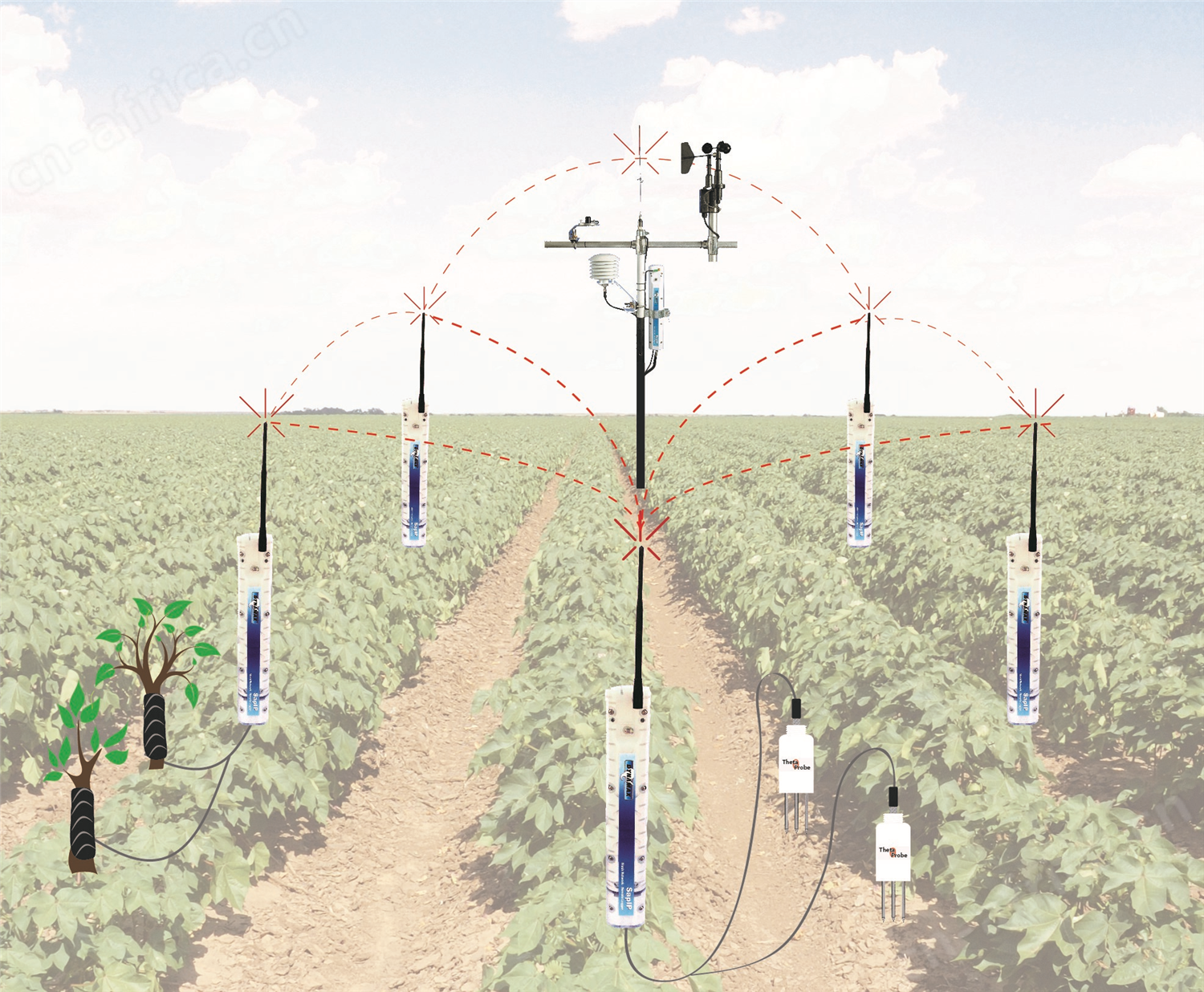

    选配SPIP-24K型，相邻两个SapIP可以进行无线互联通讯，多个SapIP组成网状网络。每个网状网络中可容纳25个SapIP节点，两个相邻节点距离300~500m即可传递数据。距离网关近的SapIP将数据传递至网关，由接入互联网的网关将监测数据传至Agrisensors服务器。因此，多个SapIP可以实现“分布式”安装，无需考虑和中心数据采集器的距离问题，还省却了连接线缆。

    选配SPIP-CELL型，可实现单个节点通过移动通讯网络直接无线上传数据到Agrisensors服务器。无需通过网关，不受节点间通讯距离的限制。


主要特点

• 分布式安装扩大了可选样地范围

• 组网式测量满足了大样本多重复的科研需求

• 云服务器方便了茎流数据的查看和管理

• 可与SapIP-SM土壤水分监测系统或SapIP-MICRO微气象监测系统共同组网，获取更丰富的监测数据

数据采集

• 每个SapIP节点即为一个数据采集器，配有8对差分通道

• 可连接2个Dynagage包裹式茎流传感器

• 可连接2个EXO-Skin外皮包裹式传感器

• 可连接4个SGDC包裹式茎流传感器

• 可连接6个TDP插针式茎流传感器

• 每个SapIP节点可保存 30,000 条记录

数据传输

    SapIP系统选配不同型号可以实现单机版无线传输和网状网络无线传输，除此之外每个SapIP节点都可以通过连接数据线实现本地数据传输。

单机版无线传输（SPIP-CELL型数采）

• 可选中国移动或中国联通数据卡

• 数据通过2G或3G网络上传到Agrisensors


网状网络无线传输（SPIP-24K型数采）

• 网络内数据汇总至网关，以GPRS数据包或 LAN 方式（须接入互联网）传输至Agrisensors

• 每个网关可容纳25个SapIP 节点

• 每个SapIP是一个带有无线数据传输功能的独立数据采集器

• SapIP数据以 Radio 信号方式传递给其它 SapIP 节点，可传递7站，终须到达网关

数据分析和管理

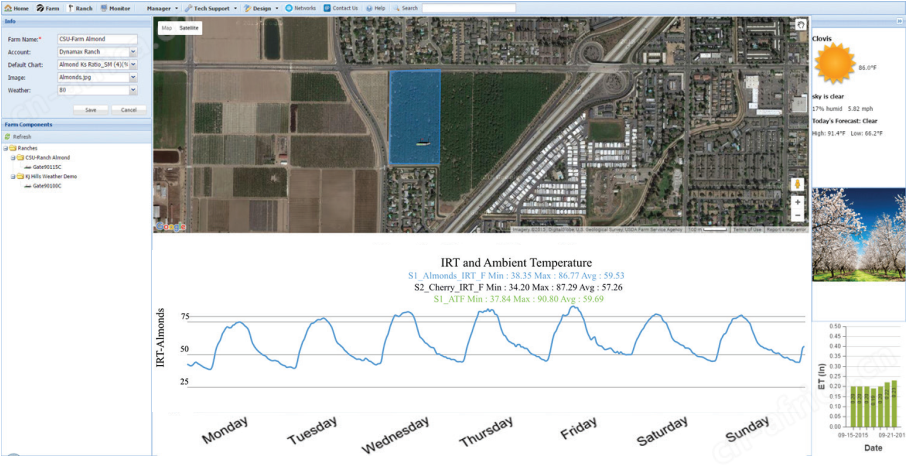

      Agrisensors是基于WEB开发的生态类数据管理分析服务网站。中国用户使用账号和密码登陆Agrisensors，可以查看、分析和下载仪器采集的茎流数据。

• 用户使用账号密码即可登陆Agrisensors，分析和管理采集的茎流数据

• 样地站点信息可以在Agrisensors内嵌的地图上显示

• 用户可根据需要，选择感兴趣参数，按自定义日期显示历史数据

选配指南

1 选择数据采集传输部分

独立远程传输：SPIP-CELL数采1个，中国移动SIM卡，Agrisensors数据云管理服务，
独立本地传输：SPIP-24K数采1个
组网无线传输：SPIP-24K数采2~25个；网关，网关机箱及软件；Agrisensors数据云管理服务，根据安放距离可选无线中继模块；

2 选择传感器

TDP插针式茎流传感器：型号包括TDP-10、TDP-30、TDP-50、TDP-80、TDP-100；适用于较粗木本植物
SGDC外皮包裹式茎流传感器：共有7个型号传感器，适用于直径6.5~29mm茎干的植物，尤其适合不规则茎干植物
Dynagage包裹是茎流传感器：共有14种型号传感器，适用于直径2.1mm~165mm茎干的植物

3 选择辅助配件

连接线：根据所选传感器搭配
延长线：7.6m、15m、22.8m、30.5m可选
供电系统：太阳能版、蓄电池等


提示：选配指南仅供了解SapIP茎流监测网络主要组成部分，如需订购请与销售员沟通详细配置。


产地与厂家：美国Dynamax公司
