当前位置：浙江永工阀门有限公司>>微阻缓闭止回阀>> H77X对夹式止回阀H77X对夹式止回阀

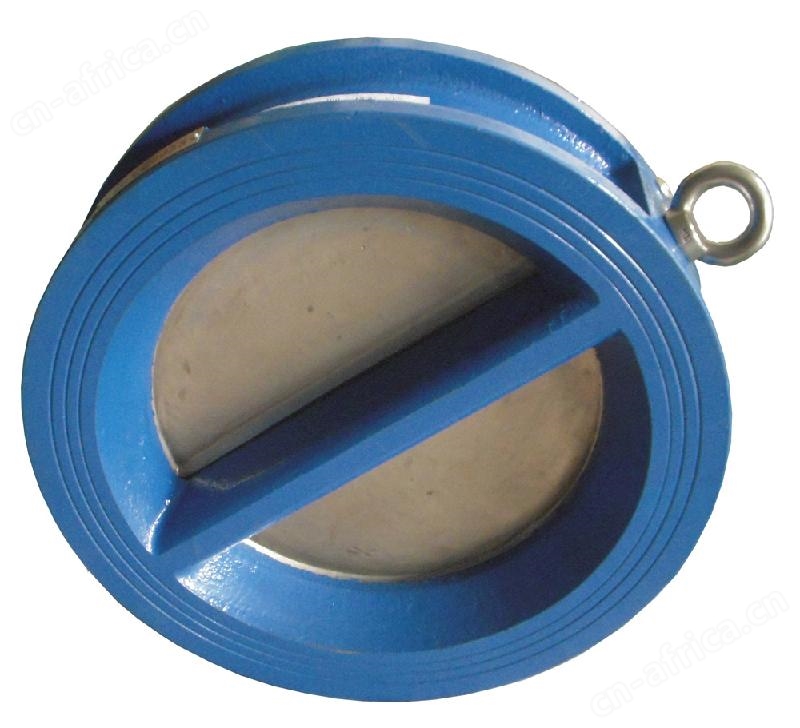

H77X对夹式止回阀

H77X对夹式止回阀

产品二维码
参  考  价:面议
具体成交价以合同协议为准
  • 产品型号：H77X对夹式止回阀
  • 品牌：
  • 产品类别：止回阀
  • 所在地：
  • 信息完整度：
  • 样本：
  • 更新时间：2023-09-30 16:11:10
  • 浏览次数：6
在线询价 查看联系电话 收藏产品 进入展台
收藏
举报

联系我时，请告知来自 中非贸易网

索取相关资料

浙江永工阀门有限公司

其他

  • 经营模式：其他
  • 商铺产品：42条
  • 所在地区：
  • 注册时间：2014-08-27
  • 最近登录：2023-09-30
  • 联系人：吴顺旺

产品分类品牌分类

产品简介

参数说明产品简介：本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接

详情介绍
参数说明

产品简介：

本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上、由于其结构长度一般止回阀短，对有安装空间限制的场所适用。



主要性能参数:

型 号 公 称 压 力 PN(MPa) 试验压力PN(MPa) 工作温度 （℃ ） 适用介质
壳 体 密 封

H77X

H77H

H77Y

H77W

1.0 1.5 1.1

软密封：

＜80

硬密封：

＜450

水、气体、油品、硝酸等
1.6 2.4 1.76
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.0
主要零部件材料:
零 件 名 称 材 料
H77X- 10C、25
16、40
H77H- 16C、40
25、64
H77Y- 25I 64I
40I
H77W- 16C、25
25C、40
H77W- 10P、25P
16P、40P
阀体、蝶板 铸钢WCB 铬 钼 钢 铸钢WCB 1Cr18Ni9Ti
阀 杆 2Cr13 1Cr18Ni9Ti 2Cr13
阀体密封圈 - 堆焊合金焊 堆焊硬质合金焊 - -
助关弹簧 1Cr18Ni9Ti 耐 热 合 金 1Cr18Ni9Ti
主要连接尺寸：
公称通径DN(mm) L D 2 D 3 公称通径DN(mm) L D 2 D 3
H77X H77H
H77Y
H77W 		H77X H77H
H77Y
H77W
50 43 100 43 46 400 140 485 376 390
80 64 135 71 80 450 152 545 427 427
100 64 155 91.5 94 500 152 608 479 490
125 70 185 115 118 600 178 718 579 588
150 76 210 141 145 700 229 800 675 686
200 89 265 191 200 800 241 905 774 784
250 114 320 230 250 900 241 1005 875 -
300 114 320 230 250 900 241 1005 875 -
350 127 435 340 340 1200 350 1325 1164 -
