主要特征
| 桥式传感器调节器 | 电压输出：按比例或绝地标度 |
| 传感器误差补偿：-测量范围-失调，-测量范围和漂移失调 | 数字校准：单线和双线数字接口 |
| 传感器线性化电路 | 温度传感器-内部或外部 |
| 校准逻辑查找表 | -使用外部的EEPROM（SOT23-5） |
| 超出/未超出测量范围限制 | 传感器故障检测 |
| CSOP-16小型封装 | 工作电压范围：+2.7V---+5.5V |
| 外形尺寸及管脚定义与PGA309兼容。 |
典型应用
| 压力桥式传感器 | 工业控制 |
| 远程4-20mA电流发送器 | 智能传感器 |
| 远程数据采集 |
产品描述

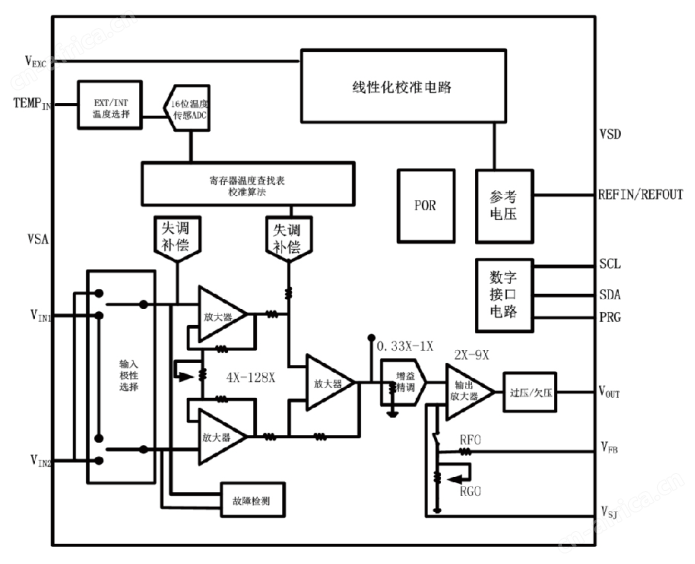

| MT3950压阻式传感器调理芯片，专为压力桥接传感器设计的可编程模拟信号调节器。模拟信号通道扩大传感器的信号，并且为零点测量范围、零点漂移测量范围、漂移和线性误差提供数字校准，这种校准通过一个单线串行数字接口或双线可兼容的连接器进行校准，参数存储在外部非易失性的存储器中，以避免手动微调并确保长时间的稳定性。全模拟式的信号通道包含一个2X2结构的输入多路复用器、一个自动归零增益可编程的仪表放大器。线性电路参考电压内部振荡器控制逻辑和一个输出放大器，可编程的电平偏移为传感器的直流偏置提供补偿，在电源失效时自动复位被激活。 芯片内核是一个精密的低漂移低噪声前端可编程的增益放大器 PGA，该PGA加上输出放大器的总增益可以在+2.7V/V至 +1152V/V的范围内进行调整，输入端的极性可以通过输入多路复用器进行转换，以适应输出端极性未知的传感器故障，监控电路对传感器过温超负载和系统故障等情况进行监测，并且在这些情况发生时将发出信号提示。
|
