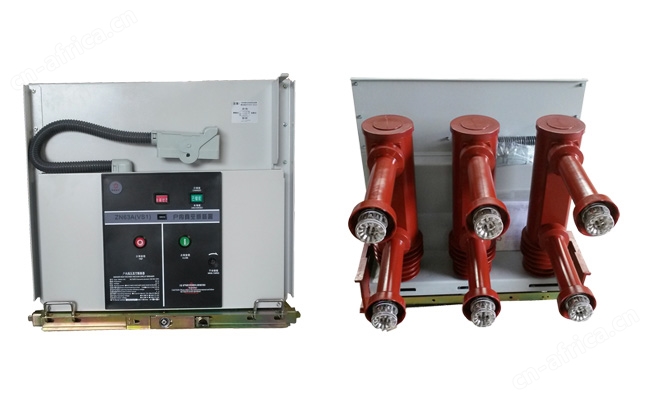

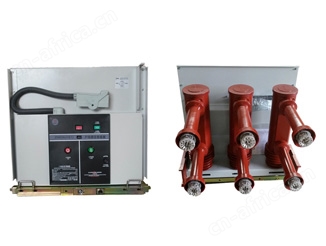

VS1-24KV型户内高压手车式真空断路器
一、VS1-24KV型户内高压手车式真空断路器介绍
VS1-24KV型户内高压手车式真空断路器是三相交流50Hz，额定电压为，7.2～12千伏户内高压开关设备。作为电网设备、工矿企业动力设备的保护和控制单元。断路器符合我国国家标准GB1984-89《交流高压断路器》、JB3855-96《3.6～40.5kV户内交流高压真空断路器》、DL403-91《10～35kV户内高压真空断路器订货技术条件》和相关的IEC标准，并具有可靠的联锁功能。
VS1型户内高压真空断路器可进行频繁的操作，具有多次开断和快速重合闸的能力。 VS1型户内高压真空断路器采用操动机构与断路器本体一体化设计，与底盘车配装组成手车单元使用。
二、VS1-24KV型户内高压手车式真空断路器
a、周围空气温度：上限 40℃，下限-15℃；
b、海拔高度：≤1000m（若需增高海拔，则额定绝缘水平相应提高）；
c、振幅：地震烈度不超过8度；
d、空气相对湿度日平均值不大于95%，月平均值不大于90%；
e、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
：
：
：scshuyue
：
营业展厅地址：成都市万贯五金机电城C区9栋30-31号
二、型号参数
| 项目 | 单位 | 数据 | ||
| 额定电压 | kV | 24 | ||
| 额定短时工频耐受电压(1min) | 65/79(相间，对地/断口) | |||
| 额定雷电冲击耐受电压(峰值) | 125/145(相间，对地/断口) | |||
| 额定频率 | Hz | 50 | ||
| 额定电流 | A | 630 1250 | 630 1250 1600 | 630 1250 1600 |
| 额定短路开断电流 | kA | 20/25 | 31.5 | 40 |
| 额定短时耐受电压 | 20/25 | 31.5 | 40 | |
| 额定短路持续时间 | S | 4 | ||
| 额定峰值耐受电流 | kA | 50/63 | 80 | 100 |
| 额定短路关合电流 | 50/63 | 80 | 100 | |
| 二次回路工频耐受电压(1min) |
| 200 | ||
| 额定单个/背对背电容组开断电流 | A | 630/400(40kA为800/400) | ||
| 额定电容器组关合涌流 |
| 12.5(频率不大于1000Hz) | ||
| 机械寿命 | kA | 20000 | ||
| 额定电流开断次数(电寿命) | 20000 | |||
| 额定短路电流开断次数 | 次 | 50(40kA≤30) | ||
| 动、静触头允许磨损累计厚度 | mm | 3 | ||
| 储能时间 | s | ≤10 | ||
| 触头开距 | mm | 16±1 | ||
| 超行程 | 3.5±0.5 | |||
| 触头合闸弹跳时间 | ms | ≤2(40kA≤30) | ||
| 三相分、合闸不同期性 | ≤2 | |||
| 平均分闸速度(触头分开-8mm) | m/s | 1.5±0.2 | ||
| 平均合闸速度(8mm-触头闭合) | 0.8±0.2 | |||
| 主导电回路电阻 | μΩ | ≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上) | ||
| 额定操作顺序 |
| 分-0.3s-合分180s-合分 | ||
