一、产品概述

    DSW型户外电磁锁，适用于220KV、110KV、35KV等不同电压等级的变电站户外隔离刀闸操作机构作电气闭锁使用。同时，由于该锁内置合分两组辅助触点，所以特别适合同综合自动化变电站配套，作为防误操监控使用。

二．安装及调试

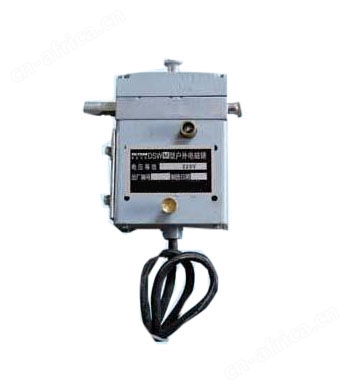

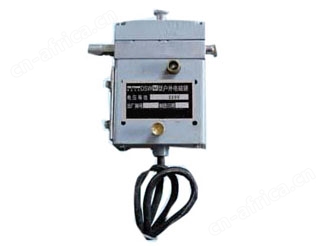

    DSW型户外电磁锁，主要由锁头、安装支架、锁扣板三部分组成。安装时，先将锁头电源线接好，然后用4—M5螺钉同支架固定，再将锁扣板安装在户外隔离刀闸操作机构连杆上，将锁头锁栓暂锁，平放在刀闸操作机构横担上，旋转刀闸操作机构，使锁栓紧贴在锁扣板边缘运动而不磨擦，反复几次，将安装支架与操作机构横担焊接好，然后将锁扣板开口处对准锁头锁栓，并保持同刀闸操作机构同步，安装即完成。

三．使用与故障处理

    （1）分合闸操作：当闸需要分合闸操作时，DSW型户外电磁锁通电后，按动锁头电源按钮，电磁锁电磁机构吸合，拉动锁舌环，使其暂锁，此时就可进行＊＊＊闸合分，操作到位后，拔出暂锁锁定销，锁栓弹出即被锁定，分合操作完成。

    （2）解锁操作： 当非正常操作或电源及线路故障时，可用解锁钥匙紧急解锁，进行分合操作。

四．维护和修理

     由于户外电磁锁长期受日晒雨淋，风尘影响，会在锁栓部分产生污垢，正常操作时，锁栓拉动困难，此时需将污垢除净，适当加润滑油进行保养。 当通电确定到达锁头，按动电源按钮，电磁锁不吸合时，首先检查导线有无开路情况，如无开路，即可卸下锁头上盖板，更换电磁锁线包（CJ10-10A），然后封胶进行防水处理即可。

五．订货须知：

     订货时要注明操作机构型号，操动方式，连杆直径，工作电压。

：

：
